Detalhes do produto:
|
| Produto: | 2Display LCD TFT de 0,8 polegadas | Resolução: | 480x640 pontos |
|---|---|---|---|
| IC do condutor: | ILI9806E ou ST7701 ou equivalente | Ecrã táctil: | Sem tela sensível ao toque (customizável) |
| Dimensão do vidro de tampa: | Personalizável | Direção de visualização: | Grátis ((80/80/80/80) |
| Esboço Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Área ativa: | 43.20 x 57,60 mm |
| Interface: | RGB (personalizável) | Conexão: | Tipo do conector de FPC |
| Número de pin: | 40 pinos (personalizáveis) | Luminância de superfície: | 260 cd/m2 (nits) |
| Tensão de alimentação: | 3,2 V | Tipo de luz de fundo: | Diodo emissor de luz branco |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 480x640 TFT de alta resolução,2,8 polegadas - definição alta TFT |
||
2.8" TFT 480x640, TFT LCD 2,8 polegadas Descrição
O módulo LCD TFT SF-TO280PY-8990B-N é um modo retrato de tamanho diagonal de 2,8 ′′ 480x640 de alta resolução e tela em cores, o módulo LCD SF-TO280PY-8990B-N suporta a interface RGB.A interface é personalizável. O modelo SF-TO280PY-8990A-N tem dimensões de módulo de 50 ((W) x 69,2 ((L) x 2,35 ((T) mm e tamanho da área ativa de 43,20 x 57,60 mm.
O SF-TO280PY-8990B-N está integrado com o controlador ILI9806E ou ST7701 ou driver IC equivalente no módulo, e sua tensão de alimentação lógica varia de 2,6V a 3,4V. o valor típico é de 3,2V.A luminância da superfície é de 260 cd/m2 (Nits)Este modelo tem temperatura de funcionamento de -20 a 70 graus e temperatura de armazenamento de -30 a 80 graus.
O modelo tem sido amplamente utilizadod em terminais POS, leitor de caixa, sistemas incorporados, automação, GPS, equipamentos médicos, dispositivos industriais, equipamentos de segurança que exigem uma exibição TFT de alta qualidade e imagem colorida.
Características
| Produto: | 2Display LCD TFT de 0,8 polegadas | Resolução: | 480x640 pontos |
|---|---|---|---|
| IC do condutor: | ILI9806E, ou ST7701 | Ecrã táctil: | Sem tela sensível ao toque |
| Vidro de cobertura | Personalizável | Direção de visualização: | Grátis ((80/80/80/80) |
| Esboço Dim.: | 50 ((W) X 69,2 ((L) X 2,35 ((T) mm | Área ativa: | 430,20 x 57,60 mm |
| Interface: | RGB (personalizável) | Conexão: | Tipo de conector FPC |
| Número de pin: | 40 pinos (personalizáveis) | Luminância superficial: | 260 Cd/m2 (nits) |
| Voltagem de alimentação: | 3.2 V | Tipo de luz de fundo: | LED branco |
| Duração de vida do LED: | 40000 horas | Conformidade: | Compatível com o REACH & RoHS |
Definição de pin
| Não. | Símbolo | Função |
| 1 | LED- | Luz traseira LED (cátodo) |
| 2 | LED+ | Luz traseira LED ((Anodo) |
| 3 | GND | Terra |
| 4 | VDD | Fornecimento de energia. 2.8V |
| 5 a 12 | DB0-DB7(B0-B7) | Dados azuis RGB |
| 13 a 20 |
DB8-DB15(G0-G7) |
Dados em verde RGB |
| 21 a 28 |
DB16-DB23 ((R0-R7) |
Dados em vermelho RGB |
| 29 | GND | Terra |
| 30 | PCLK | sinal de relógio de ponto para operação de interface RGB |
| 31 | VDD | Fornecimento de energia. 2.8V |
| 32 | HSYNC | Sinal de sincronização de linha para o funcionamento da interface RGB |
| 33 | VSYNC | Sinal de sincronização de quadros para funcionamento da interface RGB |
| 34 | DE | Ativar o sinal de dados para a operação da interface RGB |
| 35 | NC | NC |
| 36 | GND | Terra |
| 37 | CS | Chip selecionar pin de entrada |
| 38 | Reinicialização | Entrada de reinicialização externa. |
| 39 | SCL | Relógio de interface SPI |
| 40 | SDA | sinal de entrada em série |
2.8" TFT 480x640, TFT LCD 2,8 polegadas Desenho

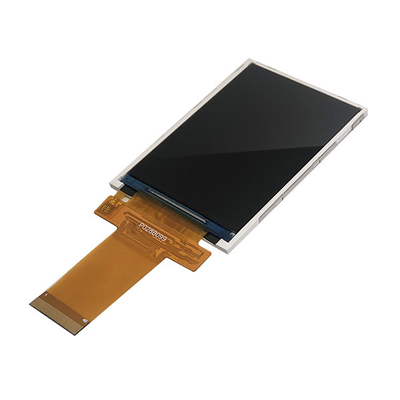

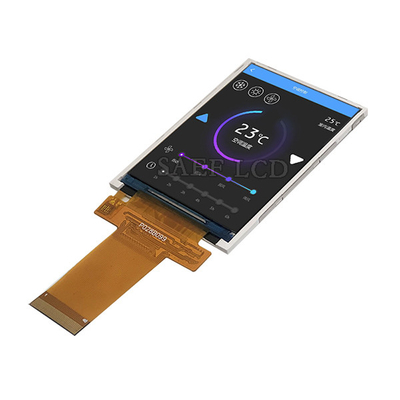

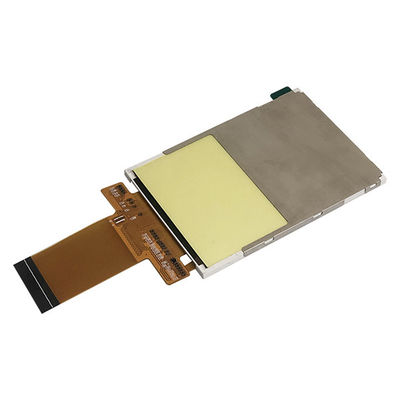

2.8" TFT 480x640, TFT LCD 2,8 polegadas Imagem do produto
Fábrica e instalações
