0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul

0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul
0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul

Imagem Grande :  0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul

Detalhes do produto:
Lugar de origem: Shenzhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SFOM096YZ4-12864WB-02
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 unidades (Negociável para pedidos de amostra)
Preço: USD1.0 - 2.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 3 dias úteis para amostras, 3 semanas para MP
Termos de pagamento: L/C, T/T, Paypal
Habilidade da fonte: 3000 mil por mês.

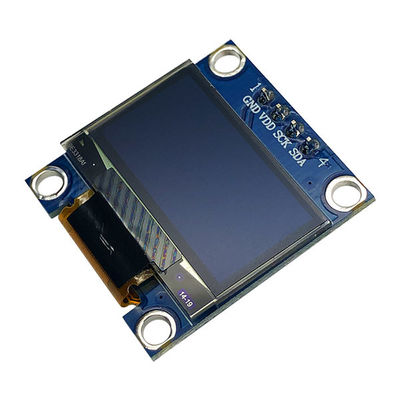

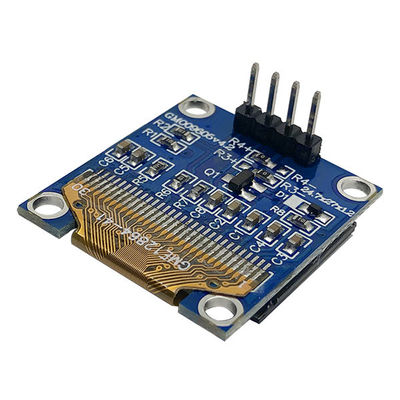

0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul

descrição
produto: 0Display OLED de 96 polegadas resolução: 128x64 pixels
Estrutura: COG + PCB Interface: I2C / IIC
tela sensível ao toque: Pode ser personalizado Visualizando direção: Todos os ângulos de visão (85/85/85/85)
Esboço Dim.: 24.7 × 27 × 3,6 mm Conexão: Pinos de metal
Número do pino: 4 pinos (7 pinos opcionais) Temperatura operacional.: -40 ℃ a +85 ℃
Vida: 50,000 horas @ 60cd/m2 Conformidade: Compatível com o REACH & RoHS
Destacar:

0Interface I2C do módulo de exibição OLED de 96 polegadas

,

Modulo de exibição OLED de qualidade industrial

,

Display OLED de alto brilho branco-azul

0Módulo de exibição OLED de 96 polegadas Compacto, I2C OLED de baixa potência para projetos incorporados e portáteis

A Saef Technology Limited apresenta um módulo de display OLED de alto desempenho de 0,96 polegadas, projetado para engenheiros e desenvolvedores que exigem clareza, eficiência e confiabilidade em projetos ultra-compactos.Ideal para dispositivos portáteis, monitores médicos, instrumentos portáteis, sensores de IoT e HMI industriais, este painel OLED oferece imagens monocromáticas nítidas com consumo de energia extremamente baixo, tudo através de uma interface I2C simples.



Características principais e vantagens técnicas:

  • Display OLED monocromático nítido

A resolução de 128 × 64 com emissão de branco ou azul opcional garante um alto contraste e uma excelente legibilidade na iluminação interna e externa.

  • Ultra-compacto e leve

A pequena pegada de PCB de 24,7 mm × 27,0 mm × 2,7 mm se encaixa em projetos de espaço limitado sem sacrificar a qualidade da exibição.

  • Interface I2C simples

Apenas dois fios (SCL, SDA) são necessários para comunicação, reduzindo a contagem de pinos e simplificando a integração com MCUs como STM32, ESP32, Arduino e Raspberry Pi.

  • Ampla gama de temperaturas de funcionamento

Tem temperatura entre -40°C e +80°C, tornando-o adequado para ambientes adversos, desde a logística congelada até ambientes industriais aquecidos.

Alto brilho com DC/DC interno
Até 180 cd/m2 de luminosidade habilitada por uma bomba de carga integrada, garantindo a visibilidade mesmo sob luz solar direta.

  • Duração de vida e alta fiabilidade

Classificado para 30.000 horas a 80 cd/m2, com testes de fiabilidade extensos, incluindo choque térmico, umidade e ciclos de temperatura prolongados.

  • Opções de design e toque personalizáveis

Oferecemos semi-customização gratuita, adicionar toque resistivo ou capacitivo, modificar pinos, ajustar firmware ou adaptar contornos mecânicos às suas necessidades exatas.



Projetado para integração perfeita

O módulo OLED de 0,96 polegadas da Saef é construído com o designer do sistema em mente:

  • O conversor DC/DC integrado elimina a necessidade de alimentação externa de alta tensão

  • SSD1315 driver IC com comando completo definido para fácil controlo e gestão de baixa potência

  • Código de inicialização completo fornecido em C para prototipagem rápida

  • Desenhos mecânicos detalhados e definições de pinos garantem um layout e montagem de PCB sem erros

Quer esteja a desenvolver um relógio inteligente, um dispositivo médico portátil, um sensor de exibição ou um painel de controlo compacto, este módulo oferece um desempenho fiável com um custo de concepção mínimo.



Por que fazer parceria com a Saef Technology?

  • Experiência técnica: Nossa equipe de engenharia suporta revisão de esquemas, depuração de firmware e solicitações de personalização.

  • Protótipos rápidos: As amostras são enviadas no prazo de 5 a 7 dias úteis com toda a documentação.

  • Pronto para o mercado: Compatível com as directivas ROHS, REACH e CE para uma entrada suave nos mercados europeus e norte-americanos.

  • Garantida a qualidade: Cada unidade é submetida a inspecção AQL de acordo com o MIL-STD-105E Nível II, com 0,65% de AQL para defeitos graves.



Aplicações ideais:

  • Rastreadores portáteis de saúde e fitness

  • Equipamento médico e de diagnóstico portátil

  • Ferramentas de ensaio e medição portáteis

  • Sensores industriais e HMI Displays

  • Dispositivos de Edge IoT e Controladores domésticos inteligentes

  • Displays auxiliares automotivos e aglomerados de painéis





Pronto para projetar com confiança?
Entre em contacto com a nossa equipa técnica de vendas para obter folhas de dados, códigos de amostras ou uma consulta de projecto gratuita.





Dimensões mecânicas



0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 0



Classificações máximas absolutas



Parâmetro Símbolo Min. Max. Unidade
Voltagem de alimentação para lógica VDD -Não.3 4 V
Tensão de alimentação para exibição CCC 0 16.5 V
Tensão de alimentação para DC/DC VBAT -Não.3 4.5 V
Temperatura de funcionamento TOP - 40 85 .C
Temperatura de armazenamento TSTG - 40 85 .C
Tempo de vida (110 cd/m2)   10/000 - Horário
Tempo de vida útil (80 cd/m2)   30/000 - Horário
Tempo de vida útil (60 cd/m2)   50/000 - Horário





Características ópticas



Características Símbolo Condições Min. Tipo Max. Unidade

Brilho

(VCC fornecido externamente)

Lbr Nota 5 90 - - cd/m2

Brilho

(VC gerado por DC/DC interno)

Lbr Nota 6 80 110 - cd/m2
C.I.E. (branco)

(x)

(y)

CIE 1931

0.25

0.27

0.29

0.31

0.33

0.35

0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 1
Contraste do quarto escuro CR   - 2000:1 - 0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 2
Ângulo de visão     - Grátis - grau





Características de CC



Características

Símbolo Condições Min. Tipo Max. Unidade
Voltagem de alimentação para lógica VDD   - 3.3 - V

Tensão de alimentação para exibição

(Fornecido externamente)

CCC

Nota 5

(Disponibilização de DC/DC interno)

8.5 9.0 9.5 V
Tensão de alimentação para DC/DC VBAT Ativar DC/DC interno - 3.3 - V
Voltagem de alimentação para exibição gerada por corrente contínua/contracorrente interna CCC

Nota 6

(Ativar DC/DC interno)

7.0 - 7.5 V
Input de alto nível VIH IOUT = 100μA/3,3 MHz 0.8×VDD - VDD V
Input de baixo nível VIL IOUT = 100μA/3,3 MHz 0 - 0.2×VDD V
Produção de alto nível VOH IOUT = 100μA/3,3 MHz 0.9×VDD - VDD V
Produção de baixo nível VOL IOUT = 100μA/3,3 MHz 0 - 0.1×VDD V
Corrente de funcionamento para VDD IDD   - 160 220 μA



Corrente de funcionamento para VCC (VCC fornecida externamente)



CPI



Nota 7



-



9



15



mA

Corrente de funcionamento para VBAT (VCC gerado por DC/DC interno)



IBAT



Nota 8



-



27.0



32.0



mA

Corrente de modo de repouso para VDD IDD/ SLEEP   - - 10 μA

Corrente de modo de repouso para VCC

0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 3

ICC/ SLEEP   - - 10 μA

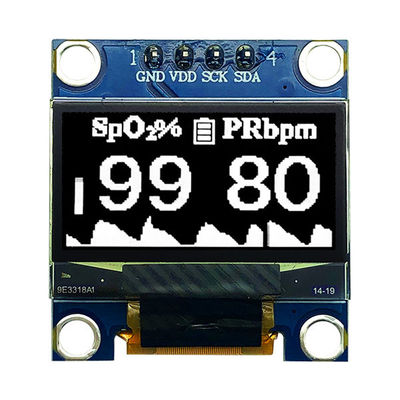

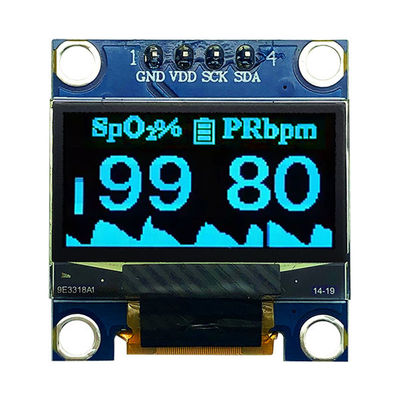

Imagem do produto

0Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 40Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 50Módulo de exibição OLED de 96 polegadas Interface I2C, ultra-compacto, alto brilho, grau industrial, opções branco/azul 6
