Detalhes do produto:
|
| Produto: | 1Ecrã OLED gráfico de 54 polegadas | Resolução: | 128x64 pixels |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Interface: | 4 fios spi |
| Tensão operacional: | Lógica: 1,65 V–3,3 V, Visor: 11,5 V–12,5 V | Brilho: | 110 cd/m² típico |
| Ângulo de visão: | 160 graus | Distância entre pixels: | 00,254 x 0,254 mm |
| Método de direção: | 1/64 Ciclo de trabalho | Temperatura operacional.: | -40 ° C a +70 ° C. |
| Número do pino: | 7 pinos do encabeçamento | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de display OLED de 1,54 polegadas com interface SPI,Módulo de display OLED de ultra baixo consumo |
||

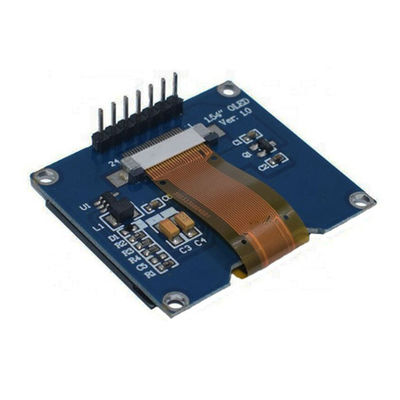

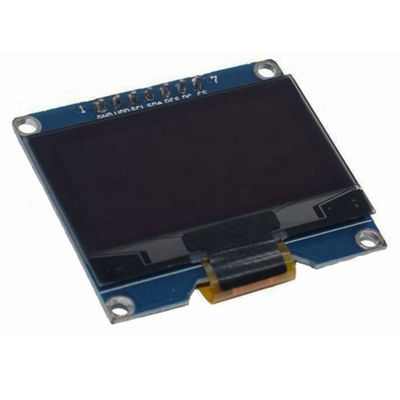

A Saef Technology Limited apresenta um módulo de display OLED de 1,54 polegadas de alto desempenho, projetado para engenheiros e desenvolvedores que exigem clareza, eficiência e robustez em formatos compactos. Ideal para tecnologia vestível, monitores médicos, dispositivos portáteis industriais e dispositivos IoT, este painel OLED monocromático combina desempenho óptico excepcional com consumo de energia ultrabaixo—tudo em um pacote pequeno e fácil de integrar.
Resolução de 128 × 64 pixels com emissão OLED branca oferece contraste nítido e excelente legibilidade em ambientes com pouca e muita luz.
Classificado para -40°C a +70°C, tornando-o adequado para aplicações externas, automotivas e industriais onde a estabilidade da temperatura é crítica.
Consome apenas 90µA (VDD) e 450µA (VCC) no modo totalmente LIGADO, com corrente em modo de suspensão inferior a 10µA—ideal para dispositivos operados por bateria e sensíveis à energia.
Fácil de interagir com microcontroladores comuns (STM32, ESP32, Arduino, Raspberry Pi Pico) com contagem mínima de pinos e suporte total de comandos.
Classificado para até 16.000 horas com configurações de brilho otimizadas. Testado sob choque térmico, operação em alta/baixa temperatura e umidade de acordo com os padrões de confiabilidade da indústria.
Oferecemos semi-personalização gratuita—adicione painéis sensíveis ao toque resistivos ou capacitivos, modifique conectores, ajuste o firmware ou personalize os contornos mecânicos para se adequar perfeitamente ao seu produto.
O módulo OLED de 1,54 polegadas da Saef é construído com o projetista de sistemas em mente:
Circuitos de sequenciamento de energia robustos protegem o painel OLED e prolongam a vida útil operacional
CI de driver protegido contra ESD (CH1116G) garante operação estável em ambientes eletricamente ruidosos
Código de inicialização detalhado e diagramas de tempo fornecidos para prototipagem rápida
Desenhos mecânicos com tolerâncias incluídas para montagem e montagem precisas
Se você está desenvolvendo um rastreador de fitness, uma ferramenta de diagnóstico portátil, um display de sensor inteligente ou um painel de controle compacto—este módulo oferece desempenho confiável em um espaço mínimo.
Experiência Técnica: Nossa equipe de engenharia oferece suporte à revisão de esquemas, depuração de firmware e solicitações de personalização.
Prototipagem Rápida: Amostras disponíveis em 5 a 7 dias úteis com documentação completa.
Pronto para o Mercado: Em conformidade com as diretivas ROHS, REACH e CE para entrada perfeita nos mercados europeu e norte-americano.
Qualidade Assegurada: Cada unidade passa por inspeção AQL de acordo com MIL-STD-105E Nível II, com 0,65% AQL para grandes defeitos.
Dispositivos Vestíveis de Saúde e Fitness
Equipamentos Médicos e de Diagnóstico Portáteis
Ferramentas Portáteis de Teste e Medição
IHMs Industriais e Displays de Sensores
Dispositivos de Borda IoT e Controladores de Casa Inteligente
Displays Auxiliares Automotivos e Painéis de Instrumentos
Dimensões Mecânicas
![]()
Definição da Interface de Pinos
| PINO | SÍMBOLO | Descrições |
| 1 | GND | Terra do Circuito Lógico |
| 2 | VDD | Fonte de Alimentação para Lógica |
| 3 | SCK | Entrada de clock serial. |
| 4 | SDA | Entrada de dados seriais. |
| 5 | RST | Este pino é a entrada do sinal de reset. Quando o pino está em baixo, a inicialização do chip é executada. Mantenha este pino puxado para cima durante a operação normal. |
|
6 |
DC |
Este pino é o pino de controle de Dados/Comando. Quando o pino é puxado para cima e o modo de interface serial é selecionado, os dados em SDIN serão interpretados como dados. Quando é puxado para baixo, os dados em SDIN serão transferidos para o registrador de comandos. |
| 7 | CS | Seleção do Chip. O chip é selecionado quando CS0 = “L”. |
Valores Máximos Absolutos
| Parâmetro | Símbolo | Mín | Máx | Unidade |
| Tensão de Alimentação para Lógica | VDD | -0.3 | 4 | V |
| Tensão de Alimentação para Display | VCC | 8 | 17 | V |
| Temperatura de Operação | TOP | -40 | 70 | .C |
| Temperatura de Armazenamento | TSTG | -40 | 85 | .C |
| Tempo de Vida (220 cd/m2) | 13.000 | - | hora | |
| Tempo de Vida (200 cd/m2) | 15.000 | - | hora | |
| Tempo de Vida (180 cd/m2) | 16.000 | - | hora |
Características DC
| Características | Símbolo | Condições | Mín | Típ | Máx |
Unidade |
| Tensão de Alimentação para Lógica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tensão de Alimentação para Display | VCC | 11.5 | 12 | 12.5 | V | |
| Entrada de Nível Alto | VIH | 0.8×VDD | - | - | V | |
| Entrada de Nível Baixo | VIL | - | - | 0.2×VDD | V | |
| Saída de Nível Alto | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| Saída de Nível Baixo | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
Corrente de Alimentação VDD VDD =2.8V, VCC = 12, IREF = 10uA , Sem Painel conectado, Display LIGADO, Tudo LIGADO, |
IDD |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Corrente de Alimentação VCC VDD = 2.8V, VCC =12, IREF =10uA, Sem Painel conectado, Display LIGADO, Tudo LIGADO |
ICC |
- |
450 |
580 |
μA |
|
|
Corrente de Saída do Segmento, VDD = 2.8V, VCC =12V, IREF=10uA, Display LIGADO. |
ISEG |
Contraste=FFh | 280 | 310 | 340 |
μA |
| Contraste=AFh | - | 215 | - | |||
| Contraste=7Fh | - | 155 | - | |||
| Contraste=3Fh | - | 78 | - | |||
| Contraste=0Fh | 20 | - | ||||
|
Corrente do Modo de Suspensão para VDD |
IDD, SLEEP |
VDD = 1.65V~3.3V, VCC = 7V~16V Display DESLIGADO, Sem painel conectado |
- |
- |
10 |
μA |
|
Corrente do Modo de Suspensão para VCC |
ICC, SLEEP |
VDD = 1.65V~3.3V, VCC = 7V~16V Display DESLIGADO, Sem painel conectado |
- |
- |
10 |
μA |
Especificações Elétricas
| Características | Símbolo | Condições | Mín | Típ | Máx | Unidade |
| Consumo de corrente no modo normal | Todos os pixels ligados | - | 17 | 25 | mA | |
| Consumo de corrente no modo de espera | Modo de espera 10% dos pixels ligados | - | 0.5 | 1.5 | mA | |
| Consumo de energia no modo normal | Todos os pixels ligados | - | 71.5 | 97.5 | mW | |
| Consumo de energia no modo de espera | Modo de espera 10% dos pixels ligados | - | 6.5 | 19.5 | mW | |
| Brilho | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Branco) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste em Sala Escura | CR | - | 2000:1 | - | - | |
| Ângulo de Visão | - | 160 | - | - | grau |
