Detalhes do produto:
|
| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
|---|---|---|---|
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| Destacar: | Display LCD TFT industrial de 4 polegadas,Display TFT com ecrã táctil PCAP,LCD TFT de alta temperatura |
||
Projetado para resistência e precisão industrial
O SFTO400XC-7013ACT é um módulo LCD TFT quadrado de 4 polegadas de alto desempenho projetado para aplicações industriais exigentes em ambientes adversos.Com uma resolução de 720×720 com 262K cores e uma interface RGB de 18 bits, oferece uma clareza excepcional para HMI, painéis de controle IoT e instrumentação.
Integração PCAP Touch robusta
Suporte multi-touch através do IC FT6336U (interface I2C).
Configurações personalizáveis: estruturas G+F (vidro/filme) ou G+G (vidro/vidro).
ICs sensíveis ao toque de qualidade industrial opcionais (-40°C a +85°C, ±15kV ESD).
Preparação para ambientes extremos
Validado para ciclo térmico (almacenamento entre 30°C e 80°C) e resistência a vibrações (1055Hz, amplitude de 1,5 mm).
Disponíveis variantes fechadas IP67 (junta + envase).
Revestimentos hidrofóbicos (> ângulo de contacto de 110°) para utilização em ambiente úmido/exterior.
Excelência óptica
900Relação de contraste 1:1 com visão omnidireccional de 80°.
Revestimentos antirreflexo (AG) + antirreflexo (AR) (facultativo).
≥ 82% de transmissão luminosa (podendo ser aumentada para 90%).
Projeto orientado para a conformidade
Conformidade total com a RoHS/REACH/PFAS para os mercados da UE/EUA.
Certificações: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC).
Personalização para aplicações críticas
Opções de espessura: vidro de cobertura de 0,95 mm ∼ 6,0 mm.
Atualizações industriais: ICs de temperatura estendida, algoritmos de rejeição de chuva, blindagem EMI.
Tratamentos de superfície: Tintas cerâmicas (10+ anos de resistência UV), bordas 2.5D/3D.
Automatização de fábrica: painéis de controlo, interfaces PLC.
Dispositivos médicos: equipamento de diagnóstico, monitores portáteis.
Transporte: sistemas de gestão de frota, painéis de instrumentos de veículos.
Edifício inteligente: controles de HVAC, terminais de segurança.
*"Com área ativa de 72,3×72,3 mm e laminado com ligação OCA, este módulo elimina a distorção óptica enquanto sobrevive a eventos ESD de ±8 kV. O conector ZIF de 40 pinos simplifica a integração,e a nossa interface I2C touch reduz a carga MCU host. Personalizável para ambientes MIL-STD. "*
Especificações gerais
| Características | Especificações | |
|
Espetáculo de exibição. |
Tipo LCD | 4.0 polegadas |
| Resolução (H) | 720 (RGB) × 720 | |
| Tipo de tecnologia | a-Si TFT | |
| Configuração de pixels | Faixa vertical RGB | |
| Modo de exibição | Normalmente preto. | |
| Direção de visualização | Todos | |
| Direção de inversão da escala cinzenta | - | |
|
Mecânico Características |
Dimensões de contorno (W x H x T) (mm) | 84.00*84.00*3.2 |
| Área ativa ((mm) | 71.93 x 71.93 | |
| Área de visão do CTP ((mm) | 72.30 x 72.30 | |
| Com e sem ecrã táctil | Com ecrã sensível ao toque | |
| Tipo de conector (para LCD) | 0.5 mm de passo 40 pin ZIF | |
| Tipo de luz de fundo | LED | |
| Peso (g) | TBD | |
|
Eletrodomésticos Características |
Interface de exibição | RGB de 18 bits |
| Interface de toque | I2C | |
| Número de cores | 262K | |
| Display Driver IC | NV3052CGRB | |
| Touch Driver IC | FT6336U | |
Desenho mecânico
![]()
Especificação CTP
| Categoria | Parâmetro | Especificações |
|
- Geral |
Estrutura | Vidro de cobertura + película do sensor ITO (G+F) |
| Dimensão do contorno | 84.0(H) x 84.0(V) x 0,95 (T) mm | |
| Fortalecimento da lente de cobertura | Fortalecidos quimicamente | |
| Dureza da superfície da lente de cobertura | ≥ 6H (Dureza do lápis) | |
| Taxa de transmissão da luz | ≥ 82% | |
| Temperatura de operação | -20°C ~ +70°C, RH ≤ 90% | |
| Temperatura de armazenamento | -30°C ~ +80°C, RH ≤ 90% | |
|
Eletrodomésticos |
Interface | I2C |
| IC de toque | FT6336U | |
| Tensão de alimentação (VDD) | 2.8V ~ 3.3V | |
| Resistência do hospedeiro (SDA/SCL) | Configurável na placa principal | |
| Ponto de contacto | Multi-toque | |
| Ambiente | Condições de funcionamento | Personalizável |
|
Superfície Propriedades |
Tinta de superfície | Personalizável |
| Tratamento de superfície | Tipo claro, personalizável | |
| Laminagem LCD-TP | Ligação de OCA | |
| Conformidade | Padrões materiais | Compatível com a RoHS, REACH e sem halogênio |
Descrição do pin da interface
| 1 | LED A | Anodo LED |
| 2 | LED K1 | Catodo LED |
| 3 | LED K2 | Catodo LED |
| 4 | GND | Terra |
| 5 | VCI | Fornecimento de energia (+3,3V) |
| 6 | Reinicialização | Reinicie o sinal, ativo baixo. |
| 7 | IM1 | Não ligação |
| 8 | IM0 | Não ligação |
| 9 | SDA | Não ligação |
| 10 | SCK | Não ligação |
| 11 | CS | Não ligação |
| 12 | PCLK | sinal de relógio de pontos RGB |
| 13 | DE | Ativar sinal de dados RGB |
| 14 | VSYNC | Sinal de sincronização de quadros RGB |
| 15 | HSYNC | Sinal de sincronização de linha RGB |
| 16 ~ 33 | DB0 ~ DB17 |
O sinal de dados RGB (DB0: LSB azul; DB5:MSB azul; DB6: LSB verde; DB11: MSB verde; DB12: LSB vermelho; DB17: MSB vermelho) |
| 34 | GND | Terra |
| 35 | TP_INT | Toque Interromper |
| 36 | TP_SDA | Toque IIC sinal de dados |
| 37 | TP_SCL | Toque no sinal do relógio IIC |
| 38 | TP_RESET | Toque no sinal de reinicialização |
| 39 | TP_VCI | Toque Alimentação |
| 40 | GND | Terra |
Características elétricas
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de funcionamento | VDD | 2.5 | 3.3 | 3.6 | V |
| Corrente de alimentação | IDD | - | 25.7 | 60 | mA |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
Fugas de entrada corrente |
IIL | - Um.0 | - | 1.0 | μA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente para a frente | Se | - Não. | 40 | 50 | mA |
| Voltagem para a frente | VF | - | 12.8 | - | V |
| Modo de ligação | - Não. | 4S2P | - Não. | ||
| Número de LED | / | 8 | Peças |
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade |
|
Ângulos de visão |
θT |
CR≥10 |
- | 80 | - |
Graduação |
| θB | - | 80 | - | |||
| θL | - | 80 | - | |||
| θR | - | 80 | - | |||
| Relação de contraste | CR | θ=0° | 700 | 900 |
- |
- |
| Tempo de resposta | Tons | 25°C |
- |
25 | 35 |
ms |
| TOFF | ||||||
| Uniformidade | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
68 |
- |
% |
| Luminância | L |
- |
300 |
- |
cd/m2 |

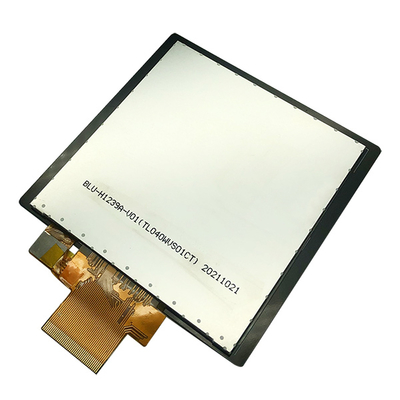

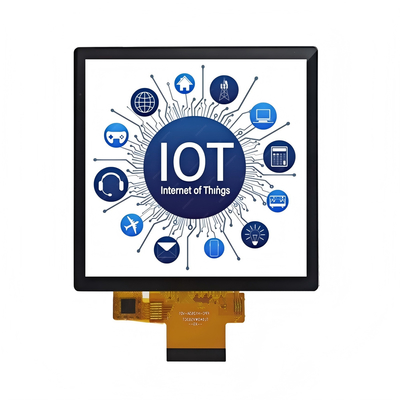

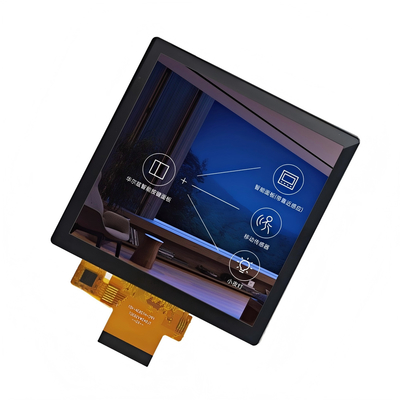

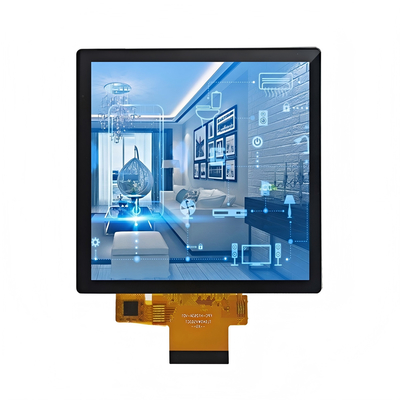

Imagem do produto
![]()
![]()
![]()
