Detalhes do produto:
|
| Tamanho da Tela: | 10.1-inch | Resolução: | 800 ((RGB) × 1280 |
|---|---|---|---|
| Interface: | LVDS (4 canais de dados + 1 relógio) | Tecnologia táctil: | Capacidade projetada (10 pontos) |
| Estrutura de toque: | G+G (Vidro de Cobertura + Sensor ITO) | Dureza da superfície: | 300 cd/m2 (customizável) |
| Relação de Contraste: | 10001 (tipo.) | ângulo de visão: | 85°(C/B/E/D) (Tecnologia IPS) |
| Temperatura de funcionamento: | -10°C a +60°C | Potência de entrada: | Lógica 3,3V + Retroiluminação 12V |
| Iluminação de fundo: | LED branco, acionamento 12V (120mA Típ.) | Conformidade: | RoHS, REACH, sem halogênio |
| Protecção ESD: | Contato ±4kV / Ar ±8kV (IEC 61000-4-2) | Garantia: | 12 meses |
| Destacar: | Tela TFT IPS LVDS de 10,1 polegadas,Tela TFT com toque PCAP 800x1280 |
||
Solução de Display de Grau Industrial para Sistemas HMI e Embutidos
O SFTO1010YX-7239BCT da SAEF Technology é um display TFT de 10,1 polegadas rigorosamente testado, projetado para aplicações industriais exigentes nos EUA e na UE. Apresentando uma resolução retrato de 800x1280 e interface LVDS, ele oferece transferência de imagem não comprimida para dispositivos médicos, painéis de controle de automação e terminais de logística—eliminando a degradação do sinal comum em interfaces RGB.
Principais Vantagens de Design
Resiliência Ambiental:
Opera a -10°C a +60°C (Armazenamento: -20°C~70°C)
Passa no teste de umidade de 240 horas (50°C/90% UR, sem condensação)
Opções personalizadas anti-embaciamento/repelente de água para ambientes agressivos.
Confiabilidade do Toque:
Estrutura GG + Touch IC GT9271 suporta operação com luvas/mãos molhadas.
Opções de colagem óptica AIR, OCA ou OCR.
Desempenho Óptico:
A tecnologia IPS permite ângulos de visão de 178°, brilho de 300 cd/m² e uniformidade de 80% (certificado BM-5A).
Gerenciamento de Energia:
Dimming PWM (200Hz–200kHz) com compatibilidade lógica de 3,3V–5V.
Suporte Centrado no Engenheiro
Diagramas de temporização LVDS (PCLK: 50–77MHz) e documentação do protocolo de toque I²C.
Atende aos padrões industriais alemães de ESD (IEC 61000-4-2).
Personalização gratuita: Tratamento de superfície de vidro, comprimento FPC, correspondência de impedância.
Conformidade e Garantia
▸ Certificado RoHS/REACH/Livre de Halogênio ▸ Garantia de 1 ano (incl. validação de imagem estática) ▸ Suporte de montagem IPC-A-610.
Por que os Engenheiros Escolhem Este Display:
*"Preferido por engenheiros alemães: Mantém um tempo de resposta de 30ms (Típ.) a -10°C—15% mais rápido que os concorrentes. O vidro temperado 6H sobrevive à abrasão da linha de produção, reduzindo os custos de manutenção."*
Especificações Gerais
| Parâmetro | Especificação | Unidade |
| Tamanho do LCD | 10.1 | polegada |
| Dimensão do Contorno LCM | 143.00(A)X228.6(V)X2.6(T) | mm |
| Área Ativa | 135.36(A)X216.58(V) | mm |
| Número de pixels | 800RGB(A)X1280(V) | pixels |
| Passo do pixel H XV | 0.1692(A)X 0.1692(V) | mm |
| Arranjo de pixels | Faixa vertical RGB | cores |
| Cores da tela | 16.7M | |
| Modo de exibição | Normalmente Preto | |
| Gama de cores | Típ. 56%, Mín. 52% | NTSC |
| Brilho | Típ:300 , Mín: 250 | cd/m2 |
| Quantidade de LEDs | 32 (4Série 8Paralelo) | |
| Ângulo de visão (CR 10) | Típ:80/80/80/80 | |
| Relação de contraste | Típ 1000:1, mín 800:1 | |
| Driver IC | JD9365DA-H3 | |
| Interface | 3/4 Lane MIPI (Padrão 4 Lane) | |
| Peso do módulo | A ser definido | g |
| Touch IC | GT9271 | |
| Estrutura de toque | G+G |
Desenho do contorno
![]()
Desenho do contorno da tela sensível ao toque
![]()
Especificação CTP
| Categoria | Parâmetro | Especificação |
| Geral | Estrutura | Vidro de cobertura + Vidro sensor ITO (G+G) |
| Reforço da lente de cobertura | Quimicamente reforçado | |
| Dureza da superfície da lente de cobertura | ≥6H (Dureza do lápis) | |
| Taxa de transmissão de luz | ≥85% | |
| Temperatura de operação | -10℃ ~ +60℃, ≤90% UR | |
| Temperatura de armazenamento | -20℃ ~ +70℃, ≤90% UR | |
| Elétrico | Ponto de toque | 10 Pontos |
| Interface | I2C | |
| Touch IC | GT9271 | |
| Tensão de alimentação (VDD) | 2.8V ~ 3.3V | |
| Resistência do host (SDA/SCL) | Configurável na placa principal | |
| Ambiental | Condições de operação | Personalizável |
| Propriedades da superfície | Tinta de superfície | Tipo transparente |
| Tratamento de superfície | Personalizável | |
| Laminação LCD-TP | Colagem AIR, OCA e OCR opcional | |
| Conformidade | Padrões de material | Conformidade com RoHS e livre de halogênio |
Descrição dos pinos da interface
| Nº do pino | Símbolo | Função |
| 1 | NC | Sem conexão |
| 2 | VCC | Fonte de alimentação 3.3V |
| 3 | IOVCC | Fonte de alimentação 1.65~3.3V |
| 4 | GND | Terra |
| 5 | RST(GRB) | Reset global LCM (Reset :H= IOVCC) |
| 6 | NC | Sem conexão |
| 7 | GND | Terra |
| 8 | D0- | Entrada de dados diferenciais MIPI (Negativo) |
| 9 | D0+ | Entrada de dados diferenciais MIPI (Positivo) |
| 10 | GND | Terra |
| 11 | D1- | Entrada de dados diferenciais MIPI (Negativo) |
| 12 | D1+ | Entrada de dados diferenciais MIPI (Positivo) |
| 13 | GND | Terra |
| 14 | CLK- | Entrada de clock diferencial MIPI (Negativo) |
| 15 | CLK+ | Entrada de clock diferencial MIPI (Positivo) |
| 16 | GND | Terra |
| 17 | D2- | Entrada de dados diferenciais MIPI (Negativo) |
| 18 | D2+ | Entrada de dados diferenciais MIPI (Positivo) |
| 19 | GND | Terra |
| 20 | D3- | Entrada de dados diferenciais MIPI (Negativo) |
| 21 | D3+ | Entrada de dados diferenciais MIPI (Positivo) |
| 22 | GND | Terra |
| 23-24 | NC | Sem conexão |
| 25 | GND | Terra |
| 26-29 | NC | Sem conexão |
| 30 | GND | Terra |
| 31 | LEDK | Cátodo da luz de fundo |
| 32 | LEDK | Cátodo da luz de fundo |
| 33-38 | NC | Sem conexão |
| 39 | LEDA | Ânodo da luz de fundo |
| 40 | LEDA | Ânodo da luz de fundo |
Classificações máximas absolutas
| Item | Símbolo | Valores | Unidade | |
| Mín. | Máx. | |||
|
Tensão de alimentação |
IOVCC | -0.3 | 3.6 | V |
| VCC | -0.3 | 6.0 | V | |
| AVEE | -- | -- | V | |
| Tensão do sinal de entrada | VI | -0.3 | IOVCC | V |
| Temperatura de operação | TOP | -20 | 70 | ℃ |
| Temperatura de armazenamento | TST | -30 | 80 | ℃ |
Características da luz de fundo
| Características | Símbolo | Mín. | Tipo | Máx. | Unidade |
| Corrente direta do LED | IF | -- | 180 | 225 | mA |
| Tensão direta do LED de cada string de LED | VF-string | 11.6 | -- | 13.6 | Volt |
| Tempo de vida útil do LED |
N/A |
30000 |
40000 |
-- |
Hr |
| Item | Símbolo | Condição | Valores | |||
| Mín. | Típ. | Máx. | ||||
|
Ângulo de visão |
Θu |
CR≧10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Tempo de resposta | TON+TOFF |
θ=Φ =0 ° Normal ângulo de visão |
- |
30 | 40 | |
| Relação de contraste | CR | 800 | 1000 |
- |
||
| Luminância | L | 280 | 300 | - | ||
| Uniformidade de luminância | YU | 75 | 80 | - | ||
|
Cromaticidade de cor (CIE1931) |
Branco |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Vermelho |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Verde |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Azul |
BX | 0.137 | ||||
| BY | ||||||
| NTSC | 57% | |||||

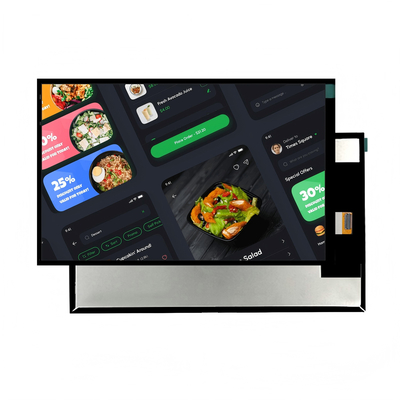

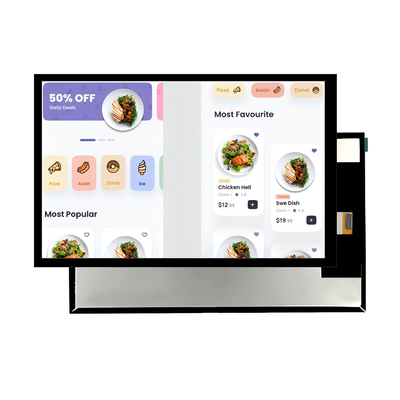

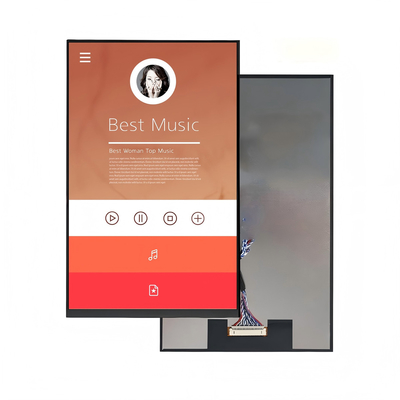

Foto do produto
![]()
![]()
![]()
