Detalhes do produto:
|
Tipo de exibição: | 20 caracteres X 4 linhas STN LCD | Voltagem: | 3.0V ± 0,2V (Baxo consumo de energia) |
---|---|---|---|
Direção de visualização: | 6 horas | Interfaces: | Paralelo MPU de 8 bits |
IC do condutor: | SPLC780D ou Equivalente (Grau Industrial) | Iluminação de fundo: | LED amarelo-verde (100 cd/m2 Typ.) |
Temperatura de funcionamento: | -20°C a +70°C | DIMENSÃO: | 98(C) x 60(L) x 13.2(E) |
Área de Visualização: | 77(C) * 25.2(L) | Ajuste de Contraste: | Pino VO (Sintonia Fácil) |
DUTY/BIAS: | 1/16 dever, 1/5 de polarização | Protecção ESD: | ± 8 kV Ar / ± 4 kV Contato (robusto) |
Confiabilidade: | Teste MIL-STD-105E (Durabilidade industrial) | Conformidade: | ROHS, REACH, Diretivas da UE |
Destacar: | Modulo LCD de caracteres STN 20x4,Módulo LCD 20x4 amarelo/verde |
LCD 20x4 de Grau Profissional para Sistemas Industriais e Embarcados
O SFBM2004HX-A-Y é um módulo LCD de 20×4 caracteres de alta confiabilidade, projetado para aplicações exigentes em automação, dispositivos médicos e equipamentos de laboratório. Operando a 3V com consumo de energia ultrabaixo (0,15mA típ.), ele oferece desempenho excepcional em faixas de temperatura industrial (-20°C a +70°C).
Principais Vantagens Técnicas
Análise Detalhada das Especificações Técnicas
Conformidade e Longevidade
Para Engenheiros de Design
Baixe diagramas de pinagem, formas de onda de tempo (Página 9) e tabelas de mapeamento DDRAM na ficha técnica completa. Compatível com MCUs ARM, PIC e AVR.
Dimensões Mecânicas
Especificações
Item | Valor Padrão |
Tipo de Display | 20 caracteres ´ 4 linhas |
Tipo de LCD | STN(Y-G),POSITIVO,TRANSMISSIVO |
Condição do Driver | Módulo LCD: 1/16Duty , 1/5Bias |
Direção de Visualização | 6 Horas |
Tipo de Retroiluminação | Amarelo Verde |
Interface | Interface MPU de 8 bits |
Driver IC | SPLC780D |
Classificações Máximas Absolutas
Item | Símbolo | Condição | Mín. | Máx. | Unidade |
Tensão de Alimentação do Sistema | VDD | - | -0.3 | 5.5 | V |
Tensão de Alimentação do Driver LCD | VLCD | - | 4.0 | 5.0 | V |
Tensão de Entrada | VIN | - | -0.3 | 5.5 | V |
Temperatura de Operação | TOP | - | -20 | 70 | °C |
Temperatura de Armazenamento | TST | - | -30 | 80 | °C |
Umidade de Armazenamento | HD | Ta < 40 °C | 20 | 80 | %UR |
Características Elétricas DC
Item | Símbolo | Condição | Mín. | Típ. | Máx. | Unidade |
Tensão de Alimentação Lógica | VDD | - | 2.8 | 3.0 | 3.5 | V |
Tensão Alta de Entrada | VIH | - | 2.2 | - | 5.0 | V |
Tensão Baixa de Entrada | VIL | - | 0 | - | 0.6 | V |
Tensão Alta de Saída | VOH | - | 2.4 | - | 5.0 | V |
Tensão Baixa de Saída | VOL | - | 0 | - | 0.4 | V |
Características da Retroiluminação
Item | Símbolo | Condições | Mín. | Típ. | Máx. | Unidade |
Tensão Direta | Vf | If=30mA | 2.9 | 3.0 | 3.1 | V |
Corrente Reversa | Ir | If=5v | 5 | uA | ||
Brilho Médio | IV | If=30mA | 100 | cd/m2 | ||
Uniformidade | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
Cor | Y-G |

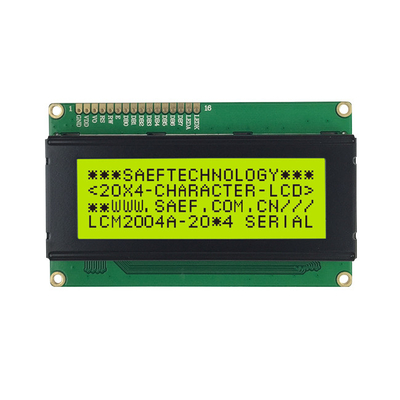

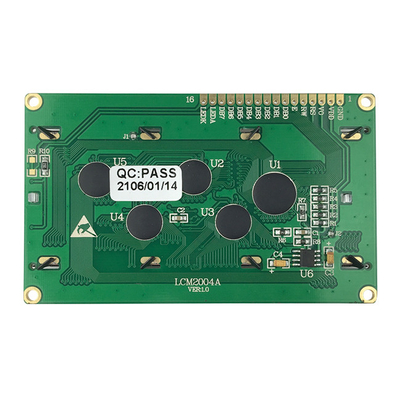

Imagem do Produto

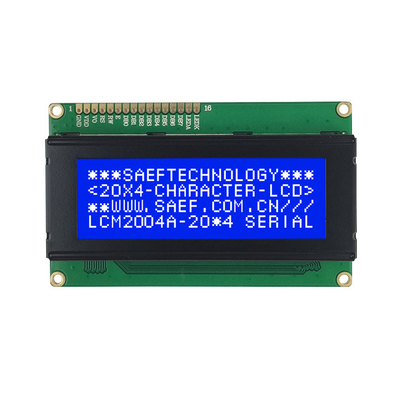

Modo Azul STN Opcional
