Detalhes do produto:
|
| Tipo de exibição: | LCD de caracteres | Formato: | 20 caracteres x 4 linhas |
|---|---|---|---|
| Tecnologia: | STN Transmissivo Positivo | Mostrar cor: | Amarelo/verde |
| Direção de visualização: | Às seis horas. | Iluminação de fundo: | LED Branco (Iluminação Lateral) |
| Interface: | Paralelo de 8 bits (compatível com HD44780) | IC do condutor: | SPLC780D |
| TENSÃO DA LÓGICA: | 3.3V | Temperatura de funcionamento: | -20°C a +70°C |
| Tempo de vida: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição do LCD do caráter 20x4,Módulo da exposição do LCD do caráter de STN,Módulo de display LCD de caracteres |
||
Módulo LCD Industrial de 20×4 caracteres para Sistemas HMI e de Controlo
O display robusto da Saef Technology oferece texto N/A nítido em ambientes agressivos, projetado para automação industrial alemã e americana com compatibilidade de 3,3V.
Principais Vantagens para Engenheiros:
Design Compatível com HD44780
Confiabilidade de Grau Industrial
Eficiência Energética Otimizada
Especificações Técnicas:
Tamanho do Caractere: 4,76×2,96 mm
Área de Visualização: 77×25,2 mm
Dimensões: 98×60×13,2 mm
Duty/Bias: 1/16 Duty, 1/5 Bias
Aplicações:
Automação de Fábrica (Indústria 4.0)
Controlos de Máquinas CNC | Dispositivos Médicos
Equipamentos de Laboratório | Sistemas HVAC
Terminais POS de Varejo | Controladores Embutidos
Conformidade e Garantia:
Conforme RoHS/REACH | Certificado ISO 9001/14001
Garantia de 1 ano | Padrão de inspeção MIL-STD-105E
Dimensões Mecânicas
![]()
Especificações
| Item | Valor Padrão |
| Tipo de Display | 20 caracteres × 4 linhas |
| Tipo de LCD | STN, Positivo, Amarelo/Verde, Transmissivo |
| Condição do Driver | Módulo LCD: 1/16Duty, 1/5Bias |
| Direção de Visualização | 6 horas |
| Tipo de Retroiluminação | BRANCO LATERAL |
| Interface | Interface MPU de 8 bits |
| CI do Driver | SPLC780D |
Especificações Mecânicas
| Item | Valor Padrão | Unidade |
| Dimensão do Contorno | 98(C) * 60(L) * Máx. 13,2(T) | mm |
| Área de Visualização | 77(C) * 25,2(L) | mm |
| Tamanho do Ponto | 0,56(L) × 0,56(A) | mm |
| Passo do Ponto | 0,6(L) × 0,6(A) | mm |
| Tamanho do Caractere | 4,76(L) × 2,96(A) | mm |
Classificações Máximas Absolutas
| Item | Símbolo | Condição | Mín. | Máx. | Unidade |
| Tensão de Alimentação do Sistema | VDD | - | -0,3 | 3,5 | V |
| Tensão de Alimentação do Driver LCD | VLCD | - | VDD-12 | VDD-0,3 | V |
| Tensão de Entrada | VIN | - | -0,3 | VDD + 0,3 | V |
| Temperatura de Operação | TOP | - | -20 | 70 | °C |
| Temperatura de Armazenamento | TST | - | -30 | 80 | °C |
| Humidade de Armazenamento | HD | Ta< 40 °C | 20 | 90 | %RH |
Características Elétricas DC
| Item | Símbolo | Condição | Mín. | Típ. | Máx. | Unidade |
| Tensão de Alimentação Lógica | VDD | - | - | 3,3 | - | V |
| Tensão Alta de Entrada | VIH | - | 0,8VDD | - | VDD | V |
| Tensão Baixa de Entrada | VIL | - | GND | - | 0,3VDD | V |
| Tensão Alta de Saída | VOH | - | 0,7VDD | - | VDD | V |
| Tensão Baixa de Saída | VOL | - | GND | - | 0,2VDD | V |

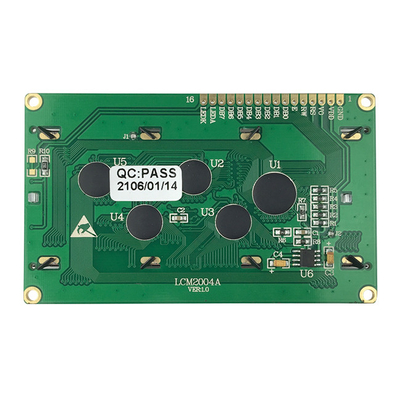

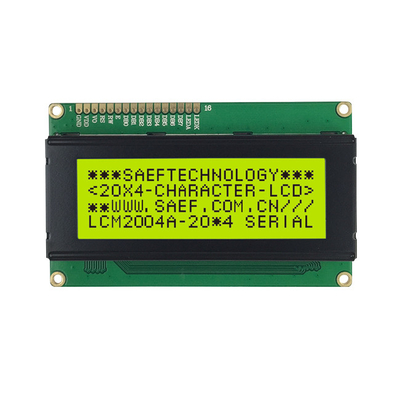

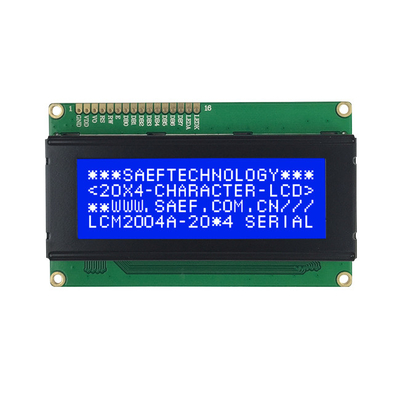

Imagens do Produto
![]()
![]()
