Detalhes do produto:
|
| Produto: | 2,8 polegadas TFT LCD | Resolução: | 480 x 640 pixels |
|---|---|---|---|
| Cores: | 262K | Tipo de exibição: | IPSTFTLCD |
| Interface: | RGB | ângulo de visão: | 80°/80°/80°/80° (L/R/U/D) |
| IC do condutor: | ST7701S | Conexão: | Tipo de conector |
| Luminância da superfície: | 1000 cd/m2 (nits) | Aplicações: | Indústria, Medicina, Automóveis |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de TFT LCD de 2,8 polegadas,Módulo de TFT LCD do brilho alto |
||
Sobre este item SFTO280PY-7201AN
| Categoria de especificações | Detalhes |
|---|---|
| Brilho | 1000 nits (cd/m2) ¢ 60% mais brilhante do que os ecrãs industriais padrão |
| Tamanho da tela | 2.8 polegadas (diagonal), área de exibição de 43,2x57,6 mm |
| Resolução | 480RGB ((H) × 640 ((V) pixels Perfeito para gráficos detalhados e texto |
| Interface | Interface RGB com controlo SPI (pins 27-29), compatível com MCU convencional |
| Ângulo de visão | 80°/80°/80°/80° (L/R/U/D) |
| Relação de contraste | 1200Distinguir claramente os elementos claros dos escuros |
| Iluminação de fundo | Tipo de luz lateral LED (6 LEDs), 11,2-13,6V, vida útil de 40.000 horas |
| Intervalo de temperatura | Função: -20°C a 70°C; Armazenamento: -30°C a 80°C Resiliente em condições extremas |
| Dimensões | 46.2x65.2x2.3mm (±0.2mm) |
O High Brightness 1000nits 2,8 polegadas TFT LCD Display é a solução definitiva para profissionais que procuram uma tela poderosa, versátil e de alto desempenho.Aumente o brilho e a clareza dos seus dispositivos, e atender a uma variedade de aplicações, desde a indústria até a electrónica de consumo.
Para mais informações, amostras ou para discutir suas necessidades específicas, entre em contato conosco.
Dimensões externas
Definição do pin de interface
| Número do PIN. | Símbolo | Função |
| 1 | LEDA | Luz traseira LED (cátodo) |
| 2 | LEDK | Luz traseira LED (cátodo) |
| 3 | GND | Terra |
| 4 | VDD | Fornecimento de energia. 2,8~3,3V |
| 5 | GND | Terra |
| 6 | Reinicialização | Reinicie a entrada. |
| 7 | GND | Terra |
| 8 ~ 25 | DB17~DB0 | Entrada de dados RGB azul |
| 26 | GND | Terra |
| 27 | SDA | Relógio de interface SPI |
| 28 | SCL | Relógio de interface SPI |
| 29 | CS | Chip selecionar pin de entrada |
| 30 | HSYNC | Sinal de sincronização de linha para o funcionamento da interface RGB |
| 31 | HSYNC | Sinal de sincronização de quadros para funcionamento da interface RGB |
| 32 | PCLK | sinal de relógio de ponto para operação de interface RGB |
| 33 | DE | Ativar o sinal de dados para a operação da interface RGB |
| 34 | GND | Terra |
Características elétricas
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensão de alimentação digital | VDDI | - | - | - | |
| Tensão do sinal de entrada | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Unidade de retroiluminação (GND=0V)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente de LED | II | - | 45 | 60 | mA |
| Voltagem LED | VL | - | 11.2 | 13.6 | V |
| Tempo de vida útil do LED em funcionamento | Horário | 40000 | - | - | Horário |
Especificações ópticas
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade | |
| Luminância branca (centro) | Lv |
Θ=0 Normal Observação Ângulo IBL=80mA |
1000 | 1100 | - Não. | cd/m2 | |
| Tempo de resposta | Tr+Tf | - Não. | 35 | 40 | ms | ||
| Relação de contraste | CR | 900 | 1200 | - Não. | - Não. | ||
|
Cores Cromaticidade (CIE1931) |
Branco |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Ângulo de visão |
Hor |
O L |
CR≥10 |
- Não. | 80 | - Não. | |
| ΘR | - Não. | 80 | - Não. | ||||
|
Ver |
OU | - Não. | 80 | - Não. | |||
| ΘD | - Não. | 80 | - Não. | ||||
| Uniformidade do brilho | Média | Θ=0 | 80 | 90 | - Não. | % | |
| Gamut de cores | NTSC | Θ=0 | 65 | 70 | - Não. | % | |

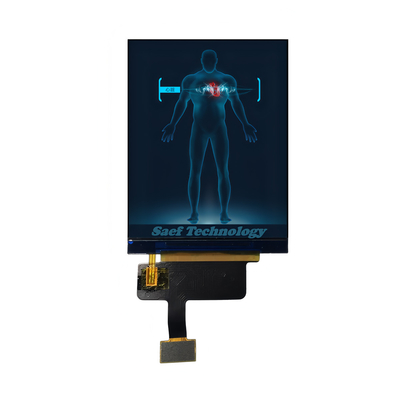

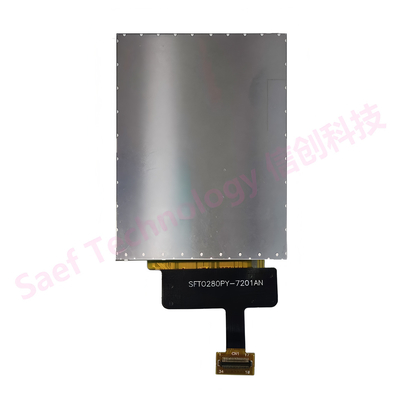

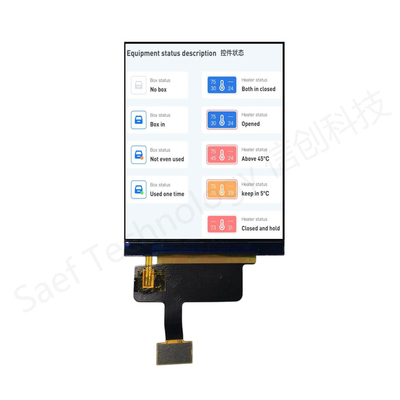

Imagem do produto
