Detalhes do produto:
|
| Produto: | exposição de 0,91 polegadas OLED | Resolução: | 128 x 32 pixels |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | interface: | SPI |
| Mostrar cor: | Branco, Amarelo, Azul opcional | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 30.00 (W) x 11,5 (H) x 1,3 (T) | Área ativa: | 22.38 (W) x 5.58 (H) |
| Temperatura de funcionamento: | -40°C a +80°C | Temperatura de armazenamento.: | -40°C a +85°C |
| Número de pin: | 14 pinos | pacote IC: | CG |
| Conexão do módulo: | Tipo ZIF | Função: | 1/32 |
| Conformidade: | Compatível com o REACH & RoHS | ||
| Destacar: | Exibição OLED 128X32,Display OLED de interface SPI,Display OLED de dispositivos IoT |
||
Sobre este produto - Módulo gráfico OLED SFOS091JY-7269PAN
Atualize seus projetos de IoT com o nosso Display OLED de 0,91 polegada, com um display de alta resolução de 128x32 pixels e uma interface SPI de baixo consumo.Este módulo de exibição compacto e eficiente foi concebido para fornecer, visuais vibrantes enquanto consome energia mínima, tornando-o ideal para uma variedade de aplicações, incluindo relógios inteligentes, dispositivos portáteis e sistemas domésticos inteligentes.
Características principais:
Especificações técnicas:
Aplicações ideais:
Este ecrã OLED de 0,91 polegada é perfeito para aplicações que exigem um equilíbrio de alta resolução, baixo consumo de energia e opções de exibição personalizáveis.um painel de controlo industrial, ou um gadget doméstico inteligente, este módulo de exibição oferece o desempenho e confiabilidade que você precisa.
Por que escolher o nosso módulo de display OLED?
Melhore seu projeto:
Melhore o seu ecrã visual com o nosso ecrã OLED de 0,91 polegada e experimente a diferença de qualidade e desempenho.Encomende agora e dê o primeiro passo para melhorar o seu projeto com uma solução de exibição confiável e de alto desempenho.
Desenho de contorno mecânico
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
|
Tensão de alimentação |
VDD | -Não.5 | 2.75 | V |
| CCC | -Não.5 | 21 | V | |
| VDDIO | -Não.5 | VCI | V | |
| VCI | -Não.3 | 4 | V | |
| Temperatura de funcionamento | TOP | - 40 | 85 | .C |
| Temperatura de armazenamento | TSTG | - 65 anos. | 150 | .C |
| Tempo de vida útil (140 cd/m2) | 33,000 | - | Horário |
Características ópticas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
|
Brilho (VCC fornecido externamente) |
Lbr |
Nota 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (branco) | (x) (y) | CIE 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Contraste do quarto escuro | CR | - | 2000:1 | - | ||
| Ângulo de visão | 160 | - | - | grau |
Características de CC
|
Características |
Símbolo | Condições | Min. | Tipo | Max. |
Unidade |
| Tensão de alimentação lógica | VDD | 2.4 | 2.5 | 2.6 | V | |
| Tensão de alimentação para operação | VCI | 2.4 | 2.8 | 3.5 | V | |
| Fornecimento de energia para pinos de entrada/saída | VDDIO | 1.65 | VCI | V | ||
|
Tensão de funcionamento para OLED |
CCC |
Nota 5 |
11.5 |
12 |
12.5 |
V |
|
Input de alto nível |
VIH |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Input de baixo nível | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V |
| Corrente de funcionamento para ICV | ICI | - | 95 | 120 | μA | |
| Corrente de funcionamento para VCC | CPI |
|
- |
34.5 |
40 |
mA |
| Corrente de modo de repouso para VDD | IDD, SLEEP | - | 1 | 10 | μA | |
| Modo de repouso corrente para VDDIO | IDDIO, SONHO | 1 | 10 | |||
|
Corrente de modo de repouso para VCI |
ICI, SLEEP | - | 2 | 50 |
μA |

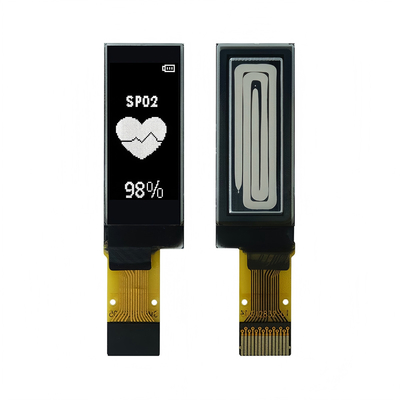

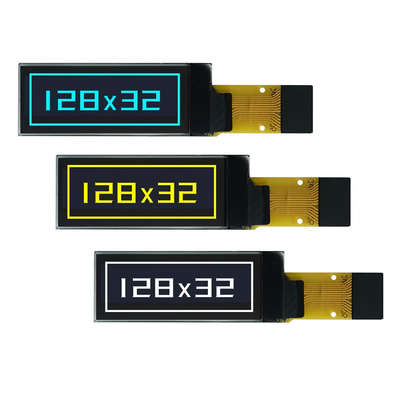

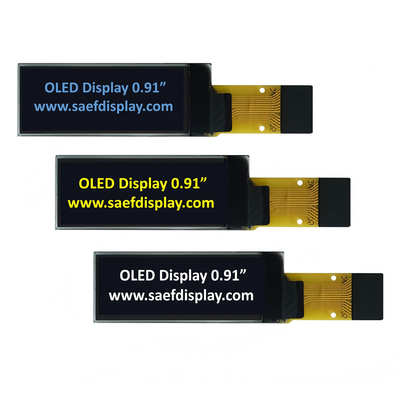

Imagem do produto
