Detalhes do produto:
|
| Produto: | 1Ecrã OLED de 54 polegadas | Resolução: | Resolução de 128x64 pontos |
|---|---|---|---|
| Modo de exibição: | Display de matriz passiva | interface: | I2C |
| Óptica: | Todos os ângulos de vista | Esboço Dim.: | 47.0 x 43,0 x 13,8 (mm) |
| Área ativa: | 350,06 x 17,52 (mm) | Pitch de pixel: | 0.274 x 0,274 (mm) |
| Método de condução: | 1/64 Ciclo de trabalho | Temperatura de funcionamento: | -40°C a +70°C |
| Temperatura de armazenamento.: | -40°C a +85°C | IC do condutor: | SSD1309 ou equivalente |
| Número de pin: | 4 pinos de cabeçalho, 7 pinos opcionais | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | SSD1309 Display gráfico OLED,Exibição OLED 128X64,1Display OLED de 54 polegadas |
||
Sobre este item
Apresentamos o display gráfico OLED SSD1309 de 1,54 polegadas ∙ a solução perfeita para o seu próximo projeto eletrônico!Esta tela OLED de alta qualidade oferece gráficos vibrantes e texto nítido, tornando-o ideal para uma ampla gama de aplicações, incluindo eletrônicos DIY, dispositivos inteligentes e sistemas incorporados.
Características principais:
Aplicações:
Este ecrã OLED versátil é adequado para várias aplicações, incluindo:
Por que escolher o nosso display OLED?
O nosso ecrã OLED gráfico de 1,54 polegadas foi concebido para facilitar o uso e a flexibilidade, permitindo aos amadores e profissionais criar interfaces gráficas impressionantes com o mínimo de esforço.O design leve e compacto torna-o uma ótima escolha para projetos de espaço limitado.
Encomende hoje mesmo o teu display OLED gráfico SSD1309 de 1,54 polegadas e dá vida aos teus projetos com visuais vibrantes e conectividade fácil!
Características do produto
| Produto: | 1Ecrã OLED de 54 polegadas |
| Resolução: | Resolução de 128x64 pontos |
| Interface: | I2C |
| Modo de exibição: | Display de matriz passiva |
| Óptica: | Todos os ângulos de visão |
| Esboço Dim.: | 47.0(L) X 43.0(W) X 13.8(T) |
| Área ativa: | 35.06 ((L) X 17.52 ((W) |
| Pitch de pixels: | 0.274 x 0.274 |
| Método de condução: | 1/64 Ciclo de serviço |
| Temperatura de funcionamento: | -40°C a +70°C |
| Temperatura de armazenamento: | -40°C a +85°C |
| Número do pin: | 4 pinos de cabeçalho, |
| IC do condutor: | SSD1309 ou equivalente |
| Conformidade: | Compatível com o REACH & RoHS |
Dimensões de contorno
Diagrama esquemático
Função de pin de interface
| - Não, não. | Símbolo | Função |
|---|---|---|
| 1 | GND | Terra |
| 2 | CCC | Entrada de alimentação. |
| 3 | SCL | Quando a interface I2C for selecionada, D0 serve como pad de entrada de relógio serial (SCL) e D1 serve como pad de entrada de dados serial (SDAI). |
| 4 | SDA |
Características de CC
|
Características |
Símbolo | Condições | Min. | Tipo | Max. |
Unidade |
| Voltagem de alimentação para lógica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tensão de alimentação para exibição | CCC | 11.5 | 12 | 12.5 | V | |
| Input de alto nível | VIH | 0.8×VDD | - | - | V | |
| Input de baixo nível | VIL | - | - | 0.2×VDD | V | |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
Corrente de alimentação VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, Não Painel ligado, Display ON, tudo ON, |
IDD |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Corrente de alimentação VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sem painel ligado, Display ON, tudo ON |
CPI |
- |
450 |
580 |
μA |
|
|
Produção do segmento corrente, VDD = 2,8 V, VCC = 12 V, IREF=10 uA, Display ligado. |
ISEG |
Contraste=FFh | 280 | 310 | 340 |
μA |
| Contraste=AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste=3Fh | - | 78 | - | |||
| Contraste=0Fh | 20 | - | ||||
|
Corrente de modo de repouso para VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- |
- |
10 |
μA |
|
Corrente de modo de repouso para VCC |
ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- |
- |
10 |
μA |
Especificações elétricas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
| Consumo de corrente em modo normal | Todos os pixels ligados | - | 17 | 25 | mA | |
| Consumo de corrente em modo de espera | Modo de espera 10% de pixels ligados | - | 0.5 | 1.5 | mA | |
| Consumo de energia no modo normal | Todos os pixels ligados | - | 71.5 | 97.5 | mW | |
| Consumo de energia no modo de espera | Modo de espera 10% de pixels ligados | - | 6.5 | 19.5 | mW | |
| Brilho | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (branco) |
(x) (y) |
CIE 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste do quarto escuro | CR | - | 2000:1 | - | - | |
|
Ângulo de visão |
- | 160 | - | - | grau |
Características de sincronização da interface I2C
|
Símbolo |
Descrição | Min. | Max. |
Unidade |
| Ciclo | Tempo do ciclo do relógio | 2.5 | - | μs |
| THSTART | Tempo de espera de condição de início | 0.6 | - | μs |
| THD | Tempo de retenção de dados (para SDAOUT Pin) | 0 |
- |
n |
| Tempo de retenção de dados (para SDAIN PIN) | 300 | |||
| TSD | Tempo de configuração de dados | 100 | - | n |
| TSSTART |
Tempo de configuração da condição de início (Só relevante para uma condição de arranque repetida) |
0.6 | - | μs |
| TSSTOP | Tempo de configuração da condição de parada | 0.6 | - | μs |
| tR | Tempo de levantamento para dados e clock pin | 300 | n | |
| tF | Tempo de queda para dados e pin de relógio | 300 | n | |
| TIDLE | Tempo de inatividade antes de uma nova transmissão começar | 1.3 | - | μs |

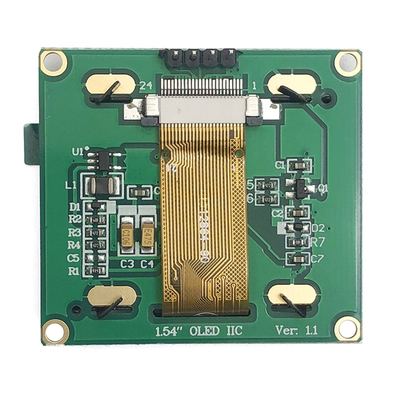

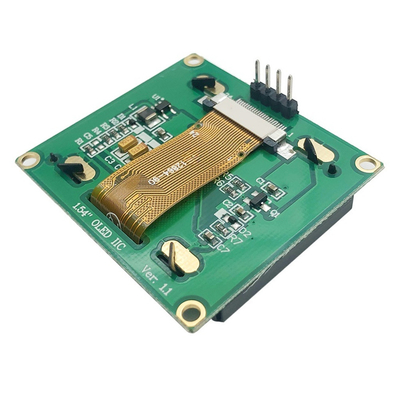

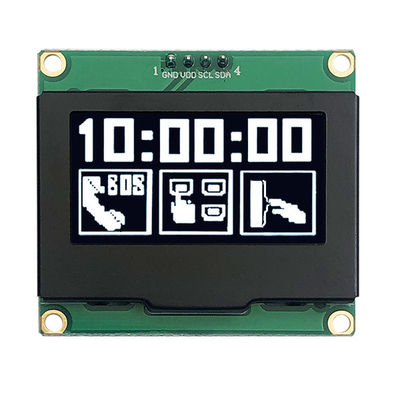

Imagem do produto
