Detalhes do produto:
|
| Produto: | 1Ecrã OLED gráfico de 54 polegadas | Resolução: | 128X64 pontos |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | interface: | 4 fios Interface SPI |
| Óptica: | Todos os ângulos de vista | Esboço Dim.: | 420,04 x 37,0 x 3,1 (mm) |
| Área ativa: | 350,05 x 17,51 (mm) | Pitch de pixel: | 0.254 x 0,254 (mm) |
| Método de condução: | 1/64 Ciclo de trabalho | Temperatura de funcionamento: | -40°C a +70°C |
| Temperatura de armazenamento.: | -40°C a +85°C | Tensão de alimentação: | 2.8V |
| Número de pin: | 7 pinos do encabeçamento | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Módulo de exibição OLED de 54 polegadas,módulo da exposição de 128x64 OLED,Módulo de exibição OLED de alto contraste |
||
Dimensões mecânicas
Definição do pin de interface
| Número PIN | SÍMBOLO | Descrições |
| 1 | GND | Base do Circuito Lógico |
| 2 | VDD | Fornecimento de energia para a lógica |
| 3 | SCK | Entrada de relógio em série. |
| 4 | SDA | Entrada de dados em série. |
| 5 | RST | Este pin é redefinido para entrada de sinal. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal. |
|
6 |
DC |
Este pin é o pin de controlo de dados/comando. Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SDIN Os dados no SDIN serão interpretados como dados. Quando for puxado para baixo, os dados no SDIN serão transferidos para o registo de comando. |
| 7 | CS | Chip Select.O chip é selecionado quando CS0="L". |
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Voltagem de alimentação para lógica | VDD | -Não.3 | 4 | V |
| Tensão de alimentação para exibição | CCC | 8 | 17 | V |
| Temperatura de funcionamento | TOP | - 40 | 70 | C |
| Temperatura de armazenamento | TSTG | - 40 | 85 | C |
| Tempo de vida útil (220 cd/m2) | 13,000 | - | Horário | |
| Tempo de vida útil (200 cd/m2) | 15,000 | - | Horário | |
| Tempo de vida útil (180 cd/m2) | 16,000 | - | Horário |
Características de CC
| Características | Símbolo | Condições | Min. | Tipo | Max. | Unidade |
| Voltagem de alimentação para lógica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tensão de alimentação para exibição | CCC | 11.5 | 12 | 12.5 | V | |
| Input de alto nível | VIH | 0.8×VDD | - | - | V | |
| Input de baixo nível | VIL | - | - | 0.2×VDD | V | |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
Corrente de alimentação VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, Não Painel ligado, Display ON, tudo ON, |
IDD | Contraste = FFh | - | 90 | 110 | μA |
|
Corrente de alimentação VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sem painel ligado, Display ON, tudo ON |
CPI | - | 450 | 580 | μA | |
|
Produção do segmento corrente, VDD = 2,8 V, VCC = 12 V, IREF=10 uA, Display ligado. |
ISEG | Contraste=FFh | 280 | 310 | 340 | μA |
| Contraste=AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste=3Fh | - | 78 | - | |||
| Contraste=0Fh | 20 | - | ||||
| Corrente de modo de repouso para VDD | IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- | - | 10 | μA |
| Corrente de modo de repouso para VCC | ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- | - | 10 | μA |

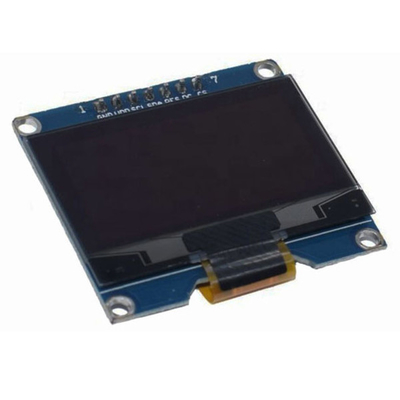

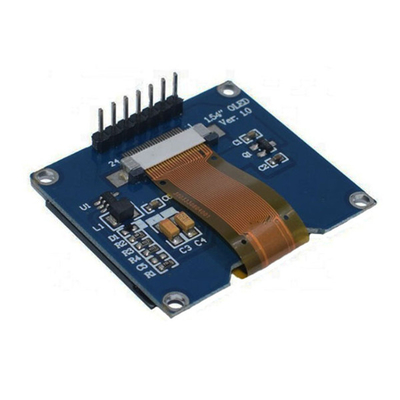

Imagem do produto
