Detalhes do produto:
|
| Produto: | 2Display OLED de 42" (~2.4") polegadas | Resolução: | 128X64 pontos |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Área ativa: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch de pixel: | 00,43 x 0,43 (mm) | Método de condução: | 1/64 Ciclo de trabalho |
| Temperatura de funcionamento: | -40°C a +70°C | Número de pin: | 7 pinos do encabeçamento |
| interface: | Interface SPI | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 2Display OLED de 42 polegadas,Exibição OLED 128X64,Display OLED SPI de 7 pinos |
||
Apresentando o módulo OLED SFOMS242YZ7-12864WBYG-01 da SAEF Technology, um avançado display gráfico de matriz de pontos de 2,42- polegadas 128x64.42 polegadas em diagonal e dimensões totais de 71.0 x 43,5 mm, este módulo de exibição é projetado para alto desempenho e versatilidade.
Alta relação de contraste: Este módulo OLED oferece uma relação de contraste impressionante de 20,000:1, garantindo uma clareza visual impressionante e uma representação de cores vibrantes para as suas aplicações.
Opções de interfaces múltiplas: o módulo suporta várias interfaces de comunicação, incluindo SPI e I2C (IIC),facilitando a integração com uma ampla gama de microcontroladores e plataformas de desenvolvimento.
Ampla faixa de tensão: a tensão de alimentação lógica funciona entre 1,65V e 3,3V, com um valor típico de 2,8V, acomodando diversos requisitos do projeto.
Painel táctil personalizável: Embora este ecrã OLED não venha com uma tela sensível ao toque embutida, uma opção de painel sensível ao toque personalizável está disponível,permitindo uma interatividade melhorada com base nas suas necessidades específicas.
O módulo de exibição OLED SFOMS242YZ7-12864WBYG-01 é ideal para uma variedade de aplicações, incluindo:
Atualize seus projetos com o SFOMS242YZ7-12864WBYG-01 2.42-inch OLED Display Module,concebido para fornecer visuais de alta qualidade e desempenho fiável para uma ampla gama de aplicações industriais e comerciais.
Encomende o seu hoje mesmo para uma integração perfeita e uma qualidade de exibição superior!
Dimensões mecânicas
Definição do pin de interface
| Número PIN | SÍMBOLO | Descrições |
| 1 | GND | Base do Circuito Lógico |
| 2 | VDD | Fornecimento de energia para a lógica |
| 3 | SCK | Entrada de relógio em série. |
| 4 | SDA | Entrada de dados em série. |
| 5 | RST | Este pin é a entrada do sinal de redefinição. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal. |
|
6 |
DC |
Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SDIN Quando é puxado para baixo, os dados no SDIN serão transferidos para o registro de comando. |
| 7 | CS | Chip Select. O chip é selecionado quando CS0 = ?? L??. |
Classificações máximas absolutas
|
Parâmetro |
Símbolo | Min. | Max. | Unidade |
| Voltagem de alimentação para lógica | VDD | -Não.3 | 4 | V |
| Tensão de alimentação para exibição | CCC | 8 | 17 | V |
| Temperatura de funcionamento | TOP | - 40 | 70 | C |
| Temperatura de armazenamento | TSTG | - 40 | 85 | C |
| Tempo de vida útil (220 cd/m2) | 13,000 | - | Horário | |
| Tempo de vida útil (200 cd/m2) | 15,000 | - | Horário | |
|
Tempo de vida útil (180 cd/m2) |
16,000 | - | Horário |
Características de CC
|
|
Símbolo | Condições | Min. | Tipo | Max. |
Unidade |
| Voltagem de alimentação para lógica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tensão de alimentação para exibição | CCC | 11.5 | 12 | 12.5 | V | |
| Input de alto nível | VIH | 0.8×VDD | - | - | V | |
| Input de baixo nível | VIL | - | - | 0.2×VDD | V | |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
Corrente de alimentação VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, Não Painel ligado, Display ON, tudo ON, |
IDD |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Corrente de alimentação VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sem painel ligado, Display ON, tudo ON |
CPI |
- |
450 |
580 |
μA |
|
|
Produção do segmento corrente, VDD = 2,8 V, VCC = 12 V, IREF=10 uA, Display ligado. |
ISEG |
Contraste=FFh | 280 | 310 | 340 |
μA |
| Contraste=AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste=3Fh | - | 78 | - | |||
| Contraste=0Fh | 20 | - | ||||
|
Corrente de modo de repouso para VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- |
- |
10 |
μA |
|
Corrente de modo de repouso para VCC |
ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- |
- |
10 |
μA |
Especificações elétricas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
| Consumo de corrente em modo normal | Todos os pixels ligados | - | 17 | 25 | mA | |
| Consumo de corrente em modo de espera | Modo de espera 10% de pixels ligados | - | 0.5 | 1.5 | mA | |
| Consumo de energia no modo normal | Todos os pixels ligados | - | 71.5 | 97.5 | mW | |
| Consumo de energia no modo de espera | Modo de espera 10% de pixels ligados | - | 6.5 | 19.5 | mW | |
| Brilho | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (branco) |
(x) (y) |
CIE 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste do quarto escuro | CR | - | 2000:1 | - | - | |
|
Ângulo de visão
|
- | 160 | - | - | grau |

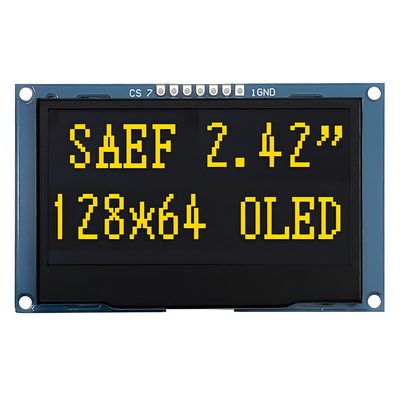

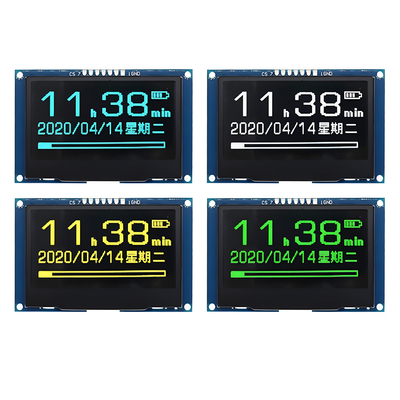

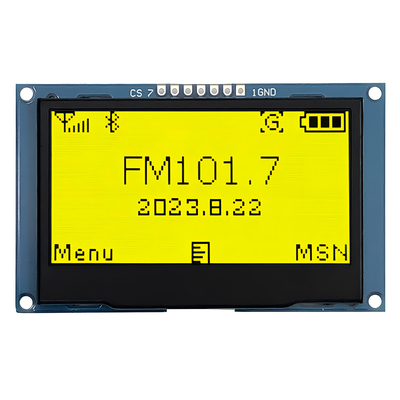

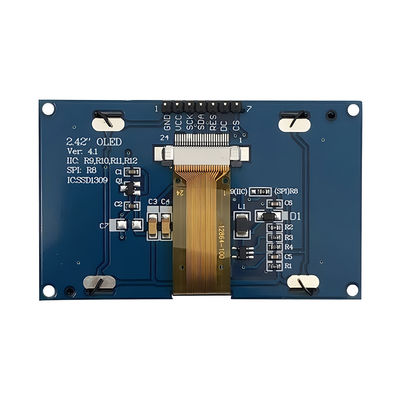

Imagem do produto
