Detalhes do produto:
|
| Produto: | 2.42 polegadas OLED | Resolução: | Resolução de 128 x 64 pontos |
|---|---|---|---|
| Tipo de vidro: | OLED | Óptica: | Todos os ângulos de visão 80/80/80/80 |
| Interface: | I2C, SPI, 6800, 8080 Opcional | Esboço Dim.: | 600,50 × 73,00 × 2,00 (mm) |
| Área ativa: | 55.01 × 27.49 (mm) | Pitch de pixel: | 0.43 × 0,43 (mm) |
| temperatura de funcionamento: | -40°C a +70°C | Temperatura de armazenamento.: | -40°C a +85°C |
| Número de pin: | 24 pinos | Controlador: | SSD1309 ou equivalente |
| Modo de Acionamento: | 1/64 Ciclo de trabalho | Conector: | COG+FPC |
| Relação de contraste: | 2000: 1 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 2Display OLED de 42 polegadas,Fontes amarelas tela PMOLED,Exibição OLED 128X64 |
||
Baixe folha de dados
SFOS242XZ-12864Y01 Especificação.pdf
Sobre este item 2.42-inch OLED 128x64 Yellow FontSFOS242XZ-12864Y01
Resumo
O ecrã OLED de 2,42 polegadas com uma resolução de 128x64 pixels é um ecrã PMOLED avançado que utiliza um controlador SSD1309.Este ecrã apresenta fontes amarelo brilhanteA tecnologia OLED fornece alto contraste e cores vibrantes.melhorar a visibilidade em várias condições de iluminação.
Características fundamentais
Tipo de exibição:
Resolução:
Cor:
Tamanho:
Controlador:
Interface:
Baixo consumo de energia:
Ângulo de visão largo:
Fácil de usar:
Durabilidade:
Aplicações
Conclusão
A tela PMOLED OLED 128x64 de fontes amarelas de 2,42-inch (Controller SSD1309) é uma solução de exibição versátil e eficiente que oferece excelente desempenho e visibilidade.Se está a desenvolver um novo produto ou a melhorar um sistema existente, este ecrã OLED é certo para melhorar a experiência do utilizador e funcionalidade em uma infinidade de aplicações.
Especificações de exibição
1) Modo de exibição: Matriz passiva
2) Display Color: monocromático (amarelo), branco, azul e verde opcional
3) Função de condução: 1/64 Função
Especificações mecânicas
1) Esboço: De acordo com o esboço anexo
2) Número de pixels: 128 × 64
3) Tamanho do painel: 60,5 × 37 × 1,8 mm
4) Área ativa: 55,01 × 27,49 (mm)
5) Pitch de pixels: 0,43 × 0,43 (mm)
6) Tamanho dos pixels: 0,4 × 0,4 (mm)
7) Peso: TBD
Desenho mecânico
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade | |
| Voltagem de alimentação para lógica | VDD | -Não.3 | 4 | V | |
| Tensão de alimentação para exibição | CCC | 8 | 17 | V | |
| Temperatura de funcionamento | TOP | - 40 | 70 | .C | |
| Temperatura de armazenamento | TSTG | - 40 | 85 | .C | |
| Tempo de vida útil (220 cd/m2) | 13,000 | - | Horário | ||
| Tempo de vida útil (200 cd/m2) | 15,000 | - | Horário | ||
| Tempo de vida útil (180 cd/m2) | 16,000 | - | Horário | ||
Especificações elétricas
| Características | Símbolo | Condições | Min. | Tipo | Max. | Unidade |
| Consumo de corrente em modo normal | Todos os pixels ligados | - | 43 | 52 | mA | |
| Consumo de corrente em modo de espera | Modo de espera 10% de pixels ligados | - | 0.5 | 1.5 | mA | |
| Consumo de energia no modo normal | Todos os pixels ligados | - | mW | |||
| Consumo de energia no modo de espera | Modo de espera 10% de pixels ligados |
- |
6.5 | 19.5 | mW | |
| Brilho | Lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (Amarela) | (x) (y) | CIE 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Contraste do quarto escuro | CR | - | 2000:1 | - | - | |
| Ângulo de visão | - | 160 | - | - | grau |

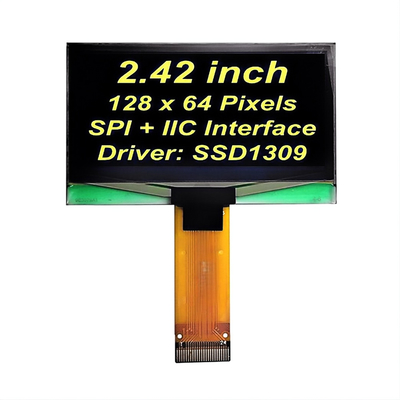

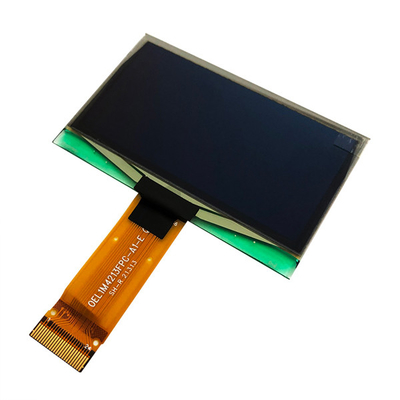

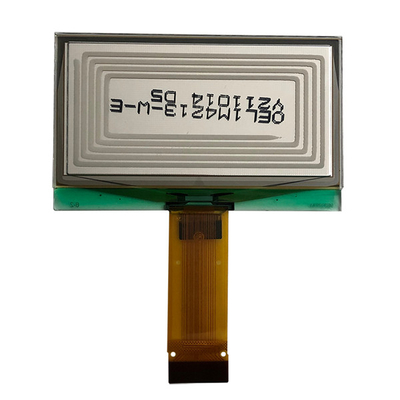

Imagem do produto
