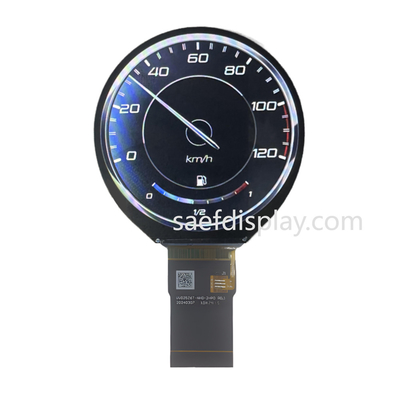

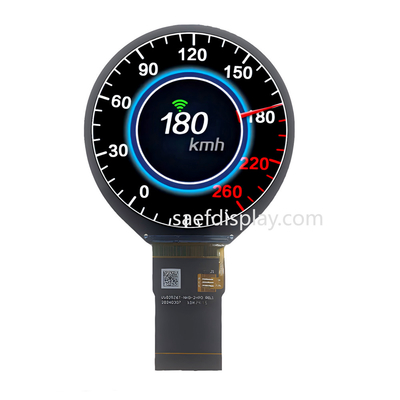

Detalhes do produto:
|
| Produto: | 2Display TFT circular de.48 polegadas | Resolução: | 480 (RGB) x 480 pontos |
|---|---|---|---|
| Luminância de superfície: | 500 cd/m2 (nits) | tela sensível ao toque: | Disponível / Opcional |
| Direção de visualização: | Ângulo de visão completo do IPS | IC do condutor: | ST7701S |
| Número de pin: | 40 pinos | Conexão: | ZIF |
| Interface: | 3SPI+18RGB | Duração de vida do LED: | 40,000 horas |
| Parte superior:: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display circular TFT LCD IPS,2Display LCD circular de.48 polegadas,exposição circular de 480x480 LCD |
||
Baixe folha de dados
SFTO248XC-7204AN Especificação.pdf
Sobre este itemSFTO248XC-7204AN
Resumo
O display circular LCD IPS TFT de 2,48 polegadas combina tecnologia de ponta com um design atraente, tornando-o ideal para uma ampla gama de aplicações, incluindo wearables, dispositivos domésticos inteligentes,e outros aparelhos eletrónicos inovadoresCom uma resolução redonda de 480x480 pixels, este display oferece cores vibrantes e imagens nítidas, proporcionando aos utilizadores uma experiência visual imersiva.
Características fundamentais
Display de alta resolução:
Tecnologia IPS:
Tamanho compacto:
Suporte para interfaces múltiplas:
Alto brilho e contraste:
Profundidade de cor rica:
Baixo consumo de energia:
Suporte ao condutor fácil de usar:
Aplicações
Conclusão
O display circular LCD IPS TFT de 2,48 polegadas é uma opção versátil e poderosa para designers e engenheiros que desejam melhorar seus produtos com uma interface visual de alta qualidade.juntamente com recursos avançadosEmbrace o futuro da tecnologia de exibição com este notável LCD TFT circular.
| Características | Especificações | |
|
Espetáculo de exibição. |
Tipo LCD | 2.48 polegadas |
| Resolução (H) | 480 (RGB) × 480 | |
| Tipo de tecnologia | a-Si TFT | |
| Configuração de pixels | Faixa vertical RGB | |
| Modo de exibição | Normalmente preto. | |
| Direção de visualização | Todos | |
| Direção de inversão da escala cinzenta | - | |
|
Mecânico Características |
Dimensões de contorno (W x H x T) (mm) | 65.87*69.04*1.85 |
| Área ativa ((mm) | 62.93 x 62.93 | |
| Área de visão do CTP ((mm) | / | |
| Com e sem ecrã táctil | Sem | |
| Tipo de conector | 0.5 pitch 40pin | |
| Tipo de luz de fundo | LED | |
| Peso (g) | TBD | |
|
Eletrodomésticos Características |
Interface de exibição | 3SPI+18RGB |
| Número de cores | 262K | |
| Display Driver IC | ST7701S | |
Desenho mecânico
Atribuição de pin
| 1 | LED A | Anodo LED |
| 2 | LED K | Catodo LED |
| 3 | LED K | Catodo LED |
| 4 | GND | Terra |
| 5 | VCI | Fornecimento de energia |
| 6 | Reinicialização | Reinicie o sinal, ativo baixo. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Signal de dados SPI |
| 10 | SCK | sinal de relógio SPI |
| 11 | CS | SPI Chip selecionar sinal |
| 12 | PCLK | sinal de relógio de pontos RGB |
| 13 | DE | Ativar sinal de dados RGB |
| 14 | VSYNC | Sinal de sincronização de quadros RGB |
| 15 | HSYNC | Sinal de sincronização de linha RGB |
| 16 ~ 33 | DB0~DB17 | O sinal de dados RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Terra |
| 35 | TP_INT | Toque Interromper |
| 36 | TP_SDA | Toque IIC sinal de dados |
| 37 | TP_SCL | Toque no sinal do relógio IIC |
| 38 | TP_RESET | Toque no sinal de reinicialização |
| 39 | TP_VCI | Toque Alimentação |
| 40 | GND | Terra |
Classificações máximas absolutas
Características elétricas de corrente contínua
Características da unidade de luz de fundo
Módulo de exibição LCD TFT circular de 3,6 polegadas para automóveisImagem do produto
Instalações de fábrica e certificados
Palavra-chave de pesquisa: LCD redondo de 3,6 polegadas, circular de 3,6 polegadas, LCD circular de 3,6 polegadas, LCD circular de 3 polegadas.6, display circular de 3,6 polegadas, display circular de 3,6 polegadas, display circular de 3,6 polegadas6, TFT display 3.6", 3.6 polegadas tela TFT circular, 3.6 polegadas tela TFT circular, tela TFT circular 3.6, ecrã TFT circular de 3,6 polegadas, ecrã TFT redondo de 3,6 polegadas, ecrã TFT redondo de 3,6 polegadas,3Ecrã LCD redondo de 6 polegadas, ecrã LCD redondo de 3,6 polegadas, ecrã LCD redondo de 3,6 polegadas, ecrã LCD redondo de 3,6 polegadas
