Detalhes do produto:
|
| Palavras-chave: | 11.9 polegadas Bar TFT | Resolução: | 1480x320 |
|---|---|---|---|
| Interface: | Mipi | IC do condutor: | FL7705 |
| Luminância de superfície: | 800 cd/m2 Mínimo | tela sensível ao toque: | - Não. |
| Direção de visualização: | IPS, todos os ângulos de visão | Duração de vida do LED: | 40,000 horas |
| Certificação: | ISO9001:2015 / ISO14000:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT da barra de interface MIPI,11Display LCD TFT de barra de 0 |
||
Baixe folha de dados
SFTO1190GX-7161AN Especificação.pdf
Sobre este itemSFTO1190GX-7161AN
O ecrã LCD TFT de 11,9 polegadas possui as seguintes especificações principais:
Tamanho da tela: A diagonal de 11,9 polegadas a torna adequada para várias aplicações, incluindo telas industriais, dispositivos portáteis e equipamentos portáteis.
Resolução: Com uma resolução de 1480 x 320, o ecrã é otimizado para aplicações de ecrã grande, proporcionando boa clareza e detalhe,Embora possa não ser tão alta quanto as telas modernas em termos de densidade de pixelsA relação de resolução única pode ser benéfica para layouts e gráficos específicos da interface do utilizador.
Brilho: um nível de brilho de 800 nits garante que o ecrã seja suficientemente brilhante para ser usado em várias condições de iluminação, incluindo ambientes externos.Este nível de brilho é vantajoso para a legibilidade e visibilidade.
Interface MIPI: a utilização da interface MIPI é comum nos ecrãs modernos, uma vez que permite a transferência de dados de alta velocidade entre o ecrã e o controlador,que é benéfico para reduzir a latência e melhorar o desempenho geral.
Este tipo de ecrã pode servir uma grande variedade de aplicações graças às suas especificações equilibradas de tamanho, resolução, brilho e interface.É essencial considerar como estes parâmetros se alinham com a aplicação pretendida e os requisitos do utilizador.
Características
| - Não, não. | Ponto | Especificações | Unidade |
| 1 | Tamanho do painel | 11.88 ¢ | polegada |
| 2 | Número de pixels | 320 ((H) × 1480 ((V) | pixel |
| 3 | Área ativa | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pitch de pixel | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Dimensão de contorno | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Número de cores | 16.7M | - |
| 7 | Modo de exibição | Modo de transmissão, normalmente preto | - |
| 8 | Direção de visualização | Visualização completa | - |
| 9 | Formato de exibição | Faixa vertical RGB | - |
| 10 | Tratamento de superfície | Glare | - |
| 11 | Interface | MIPI | - |
| 12 | Iluminação de fundo | LED branco | - |
| 13 | Temperatura de operação | -20 ~ 70 | °C |
| 14 | Temperatura de armazenamento | -30~80 | °C |
| 15 | Peso | 120 | g |
Desenho mecânico
Descrição do pin
| - Não, não. | Símbolo | Função |
| 1 | GND | Terra |
| 2 | D0P | Introdução de dados de diferencial MIPI positivo |
| 3 | D0N | Dados de entrada de diferencial MIPI negativo |
| 4 | GND | Terra |
| 5 | D1P | Introdução de dados de diferencial MIPI positivo |
| 6 | D1N | Dados de entrada de diferencial MIPI negativo |
| 7 | GND | Terra |
| 8 | CLKP | Input de relógio diferencial MIPI positivo |
| 9 | CLKN | Input de relógio diferencial MIPI negativo |
| 10 | GND | Terra |
| 11 | D2P | Introdução de dados de diferencial MIPI positivo |
| 12 | D2N | Dados de entrada de diferencial MIPI negativo |
| 13 | GND | Terra |
| 14 | D3P | Introdução de dados de diferencial MIPI positivo |
| 15 | D3N | Dados de entrada de diferencial MIPI negativo |
| 16 | GND | Terra |
| 17 | O número de veículos deve ser igual ou superior a 10 km/h. | |
| 18 | Capacidade de carga | Uma fonte de alimentação para a energia analógica. |
| 19 | ||
| 20 | NC | Não há ligação. |
| 21 | NC | Não há ligação. |
| 22 | NC | Não há ligação. |
| 23 | NC | Não há ligação. |
| 24 | RSTB | Reinicie o pin. |
| 25 | STBYB | Controle do modo de espera. |
| 26 | NC | Não há ligação. |
| 27 | GND | Terra |
| 28 | K | Cátodo LED |
| 29 | K | |
| 30 | GND | Terra |
| 31 | NC | Não há ligação. |
| 32 | GND | Terra |
| 33 | GND | Terra |
| 34 | NC | Não há ligação. |
| 35 | A | Anodo LED |
| 36 | A | |
| 37 | GND | Terra |
| 38 | VDD ((3.3V) | Uma fonte de alimentação para a energia analógica. |
| 39 | VDD ((3.3V) | |
| 40 | NC | Não há ligação. |
Classificações máximas absolutas
| Ponto | Símbolo | Valores | Unidade | |
| Minha. | Max. - O quê? | |||
| Tensão de alimentação digital | VCI | -Não.3 | 4.0 | V |
| Tensão de alimentação digital | OVCC | -Não.3 | 4.0 | V |
Condições de funcionamento
| Ponto | Símbolo | Valores | Unidade | ||
| Minha. | Tipo. | Max. - O quê? | |||
| Tensão de alimentação digital | VDD | 3.0 | 3.3 | 3.6 | V |
| Tensão de alimentação digital | OVCC | 1.6 | - | 3.6 | V |
| Voltagem de entrada lógica | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

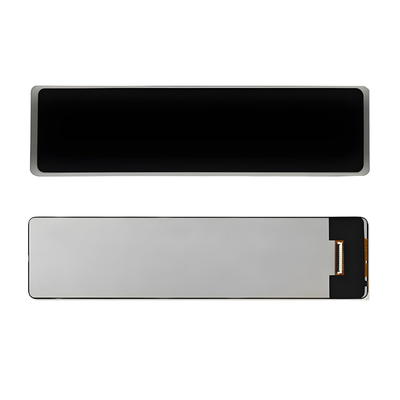

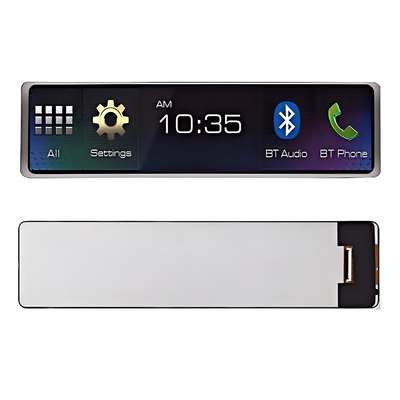

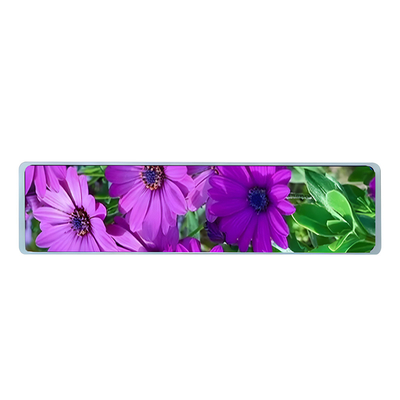

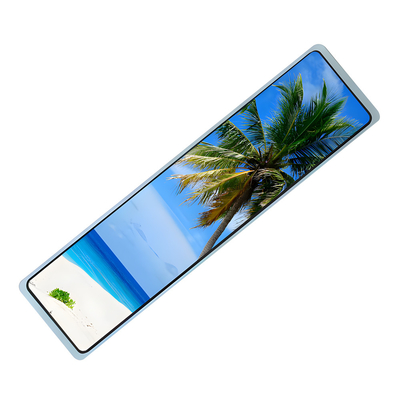

Imagem do produto
