Detalhes do produto:
|
| Produto: | 1.5 polegadas SPI OLED | Resolução: | pixéis 128x128 |
|---|---|---|---|
| Estrutura: | COG + PCB | Interface: | Relação de I2C |
| tela sensível ao toque: | Personalizável | Direção de visualização: | Todos os ângulos de vista |
| Esboço Dim.: | 34.3 × 45,5 × 3,8 (mm) | Conexão: | Pins de cabeçalho |
| Número de pin: | 7 pinos | Temperatura operacional.: | -40°C a +85°C |
| Período de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display OLED de matriz de pontos de 128x128,Display OLED de módulo de 7 pines |
||
SFOM150YZ7-128128WB-01 Especificação.pdf

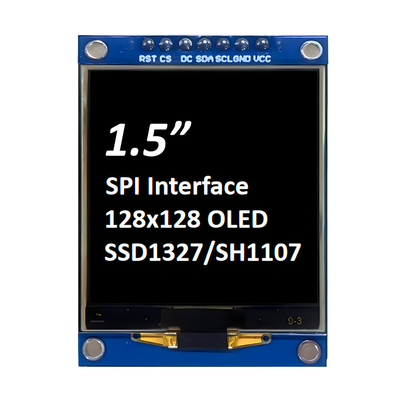

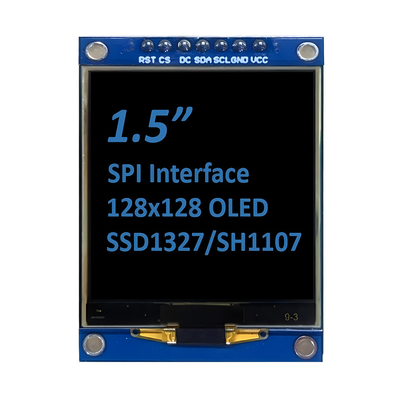

Sobre este item SFOM150YZ7-128128WB-01 1,5 polegadas OLED Display SPI Interface
A tela de visualização OLED de interface SPI de 1,5 polegadas adota uma matriz de pontos 128x128 e é equipada com SSD1327 / SH1107G driver IC, fornecendo opções de luz branca / azul.A tecnologia OLED (Organic Light Emitting Diode) proporciona efeitos de visualização de alto contraste e grande ângulo de visão, tendo também um tempo de resposta rápido e características de baixo consumo de energia.
Este módulo de exibição OLED de 1,5 polegadas da SAEF Technology é uma escolha ideal para aplicações que exigem soluções de exibição miniaturizadas devido à sua alta resolução, alto brilho,e características de baixo consumo de energia.
Dados físicos
| - Não, não. | Números | Especificações | Unidade |
| 1 | Tamanho diagonal | 1.50 | Por centímetro |
| 2 | Resolução | 128 * 128 | Pontos |
| 3 | Área ativa | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | Dimensão de contorno | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
| 5 | Pitch de pixel | 0.210 ((W) * 0.210 ((H) | mm2 |
| 6 | Tamanho do pixel | 0.185 ((W) * 0,185 (H) | mm2 |
| 7 | IC do condutor | SH1107G / SSD1327 |
- |
| 8 | Mostrar cor | Branco / Azul opcional |
- |
| 9 | Escala cinzenta | 1 | Um pouco. |
| 10 | Interface | SPI |
- |
| 11 | Tipo de embalagem IC | COG |
- |
| 12 | Tipo de ligação do módulo | ZIF |
- |
| 13 | Espessura | 2.66±0.1 | mm |
| 15 | Função | 1/128 |
- |
Desenho de contorno mecânico
![]()

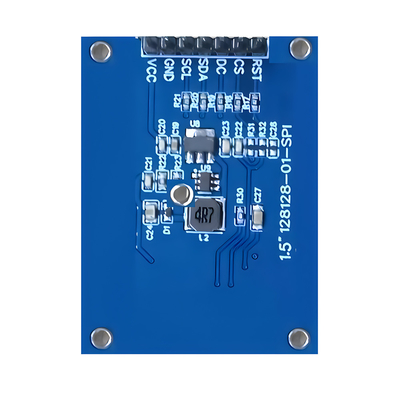

Definição de pin
| Número do pin | Símbolo | O/O | Função |
| 1 | GND | P | Fundamento do sistema OEL |
| 2 | CCC | P | Fornecimento de energia para o sistema OEL |
| 3 | SCL | Eu... | Quando o modo SPI é selecionado, SCL será a entrada de relógio serial SCL. Quando o modo I2C é selecionado, SCL é a entrada de relógio serial SCL. |
| 4 | SDA | Eu... | Quando o modo SPI for selecionado, o SDA será a entrada de dados em série SI e quando o modo I2C for selecionado, o SDA será a entrada de dados em série SDA |
| 5 | RES | Eu... |
Reinicialização de energia para controlador e condutor Este pin é a entrada de sinal de redefinição. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal. |
| 6 | DC | Eu... |
Controle de dados/comando Este pin é o pin de controlo de dados/comando. Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SI serão interpretados como dados.Em I2C modo, este pin atua como SA0 para escravo Seleção de endereço.Para relações detalhadas com os sinais de interface MCU, consulte o Timing Diagrama de características. |
| 7 | CS | Eu... |
Selecionar chip Este pin é a entrada de seleção do chip. O chip é ativado para comunicação MCU apenas quando o CS # é puxado para baixo. |
Características eletro-ópticas
| Números | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Observação | |
| Luminância de funcionamento | L | 80 | 100 |
- |
cd/m2 | 100% de pixels ligados | |
| Consumo de energia | P |
- |
120 | 150 | mW | 30% de pixels | |
| Frequência de quadros | Fr |
- |
100 |
- |
Hz |
- |
|
| Coordenadas de cor |
Azul |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Sala escura |
| CIE e | 0.29 | 0.33 | 0.37 | ||||
| Tempo de resposta | Levante-se. | Tr |
- |
10 |
- |
nós |
- |
| Descomposição | Td |
- |
10 |
- |
nós |
- |
|
| Relação de contraste | Cr | 10000:1 |
- |
- |
- |
Sala escura | |
| Ângulo de visão | △θ | 160 |
- |
- |
Graduação |
- |
|
| Tempo de vida útil | Em cima | 20,000 |
- |
- |
Horas | L= 100 cd/m2 | |
Imagem do produto
![]()
![]()
![]()
