Detalhes do produto:
|
| Produto: | 2.8 polegadas TFT com CTP | Resolução: | 240*320 pontos |
|---|---|---|---|
| Interface: | 4-wire SPI | tela sensível ao toque: | Pcap |
| Direção de visualização: | IPS Todos os ângulos de visão | Estrutura do PCAP: | GFF |
| Controlador do LCD: | ST7789V | Número de pin: | 10 PINOS |
| Conexão: | ZIF FPC | Luminância de superfície: | 400 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display IPS TFT de 400 nits,Display TFT IPS de ligação óptica,2Display IPS TFT de 8 polegadas |
||
2Ecrã LCD TFT de 8 polegadas.pdf
Sobre este item SFTO280PY-7200ACT 2,8 polegadas capacitivo touchscreen módulo TFT
O ecrã IPS TFT de 2,8 polegadas é um dispositivo que integra tecnologias avançadas de exibição e toque.A seguir está uma introdução pormenorizada do produto SFTO280PY-7200ACT:
Informações sobre o produto
- Tamanho da tela: 2,8 polegadas.
- Resolução: 240x320 pixels
- Tecnologia de exibição: tecnologia IPS (In Plane Switching), que proporciona um grande ângulo de visão e precisão de cores
- Brilho: 400 nits, adequado para visualização em várias condições de iluminação
- Tecnologia de ecrã táctil: capacitivo, com elevada sensibilidade e controlo táctil preciso
- Interface: Display TFT com suporte a interfaces SPI (Serial Peripheral Interface) e touchscreen com suporte a interfaces I2C (Inter Integrated Circuit) para fácil ligação a microcontroladores ou outros processadores
- Ligação óptica: utilização de adesivo óptico para ligar a tela sensível ao toque e a tela de exibição, melhorando a precisão do toque e o efeito de exibição
-Multi-touch: geralmente suporta a função multi-touch, permitindo que vários dedos operem simultaneamente
- Durabilidade: as telas sensíveis ao toque capacitivas são mais duráveis do que as telas sensíveis ao toque resistentes e são menos suscetíveis a danos físicos
Cenários de aplicação
- Painel de controlo industrial: Utilizado para a exibição e controlo de equipamento industrial
- Equipamento médico: exibir informações importantes sobre o equipamento médico
- Produtos eletrónicos de consumo: dispositivos domésticos inteligentes, consolas de jogos portáteis, etc.
-No ecrã do automóvel: utilizado para o painel de instrumentos ou sistema de infotainment do veículo
- Sistemas de informação empresarial: máquinas POS, terminais de autoatendimento, etc.
Vantagens do produto
-Alto brilho: 400 nits de brilho garantem uma exibição clara em várias condições de iluminação
- Alto contraste: a tecnologia IPS proporciona melhor contraste e desempenho de cores
-Multi-touch: a tela sensível ao toque capacitiva suporta multi-touch, proporcionando uma experiência interativa mais suave
- Ligação óptica: melhora o efeito de exibição e a precisão do toque.
Em resumo, o ecrã IPS TFT de 2,8 polegadas com toque capacitivo combinado com óptica combina alto brilho, alto contraste e recursos multi-toque,tornando-o adequado para vários cenários de aplicação e proporcionando uma excelente experiência de interação do utilizador.
Características
| Ponto | Especificações | Unidade |
| Tamanho da tela | 2.8 polegadas | Diagonal |
| Número de pixels | 240RGB ((H) x 320 ((V) | Pixeis |
| Área de exibição | 43.20 ((H) x57.60 ((V) | mm |
| Pitch de pixels | 0.180 ((H) x0.180 ((V) | mm |
| Dimensão de contorno | 50.00x69.20x3.10 | mm |
| Disposição de pixels | Faixa Vertical RGB | - O quê? |
| Modo de exibição | Normalmente preto. | - O quê? |
| Direção de visão | Todos | - O quê? |
| Mostrar cor | 262K | - O quê? |
| Luminância ((cd/m2) | 400 | nit |
| Relação de contraste | 1200:1 | - O quê? |
| Interface | SPI de 4 fios | |
| Iluminação de fundo | Tipo de luz lateral LED | - O quê? |
| IC de unidade | ST7789V | |
| Temperatura de operação | -20 ~ 70 | °C |
| Temperatura de armazenamento | -30~80 | °C |
| Ecrã táctil | Ecrã sensível ao toque | |
| Interface do touchscreen | I2C | |
| Montagem de TFT+CTP | Ligação óptica |
Desenho de contorno
Definição de pin de interface TFT
| Não. | Símbolo | Função |
| 1 | GND | Terra |
| 2 | CCC | Fornecimento de energia. 2.8V |
| 3 | SDA | Pin de entrada/saída da interface SPI |
| 4 | SCLK | Este pin é usado para ser relógio de interface serial |
| 5 | CS | Chip selecionar pin de entrada |
| 6 | Reinicialização | Entrada de redefinição externa |
| 7 | LEDA | Luz traseira LED ((Anodo) |
| 8 | LEDK | Luz traseira LED (cátodo) |
| 9 | NC | NC |
| 10 | RS | Display data/command selection pin em interface serial de 4 linhas |
Definição do PIN CTP
| 1 | GND | Terra |
| 2 | CTP_RST | Reinicie a tela sensível ao toque |
| 3 | CTP_INT | Sinal de interrupção do ecrã táctil |
| 4 | CTP_SDA | Sinais de dados do ecrã táctil |
| 5 | CTP_SCL | Sinal de relógio do ecrã táctil |
| 6 | CCC | Fornecimento de energia |
Especificação óptica
|
Ponto |
Símbolo |
Condição |
Min. |
Tipo |
Max. |
Unidade |
|
|
Luminância branca (centro) |
Lv |
Θ=0 Normal Observação Ângulo IBL=80mA |
- Não. |
400 |
- Não. |
cd/m2 |
|
|
Tempo de resposta |
Tr+Tf |
- Não. |
30 |
35 |
ms |
||
|
Relação de contraste |
CR |
1000 |
1200 |
- Não. |
- Não. |
||
|
Cores Cromaticidade (CIE1931) |
Branco |
Wx |
- Não. |
0.308 |
- Não. |
|
|
|
Wy. |
- Não. |
0.339 |
- Não. |
||||
|
Ângulo de visão |
Hor |
O L |
CR≥10 |
75 |
80 |
- Não. |
|
|
ΘR |
75 |
80 |
- Não. |
||||
|
Ver |
OU |
75 |
80 |
- Não. |
|||
|
ΘD |
75 |
80 |
- Não. |
||||
|
Uniformidade do brilho |
Média |
Θ=0 |
80 |
90 |
- Não. |
% |
|
|
Gamut de cores |
NTSC |
Θ=0 |
65 |
70 |
- Não. |
% |
|
|
Direção óptima de visão |
Todos |
||||||
Características do TFT LCD
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensão de alimentação digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Tensão do sinal de entrada | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente de LED | II | - | 60 | 80 | mA |
| Voltagem LED | VL | - | 2.8 | 3.2 | V |
| Tempo de vida útil do LED em funcionamento | Horário | 30000 | 40000 | - | Horário |

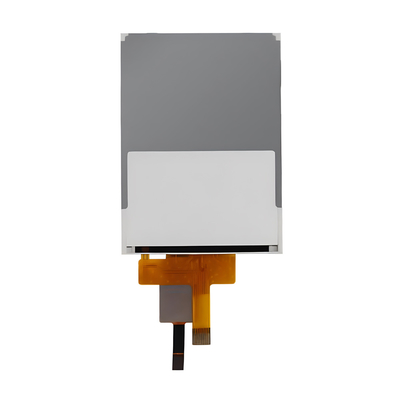

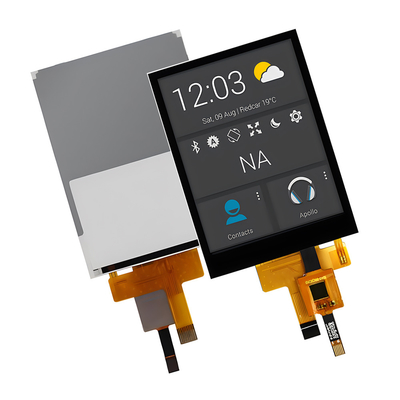

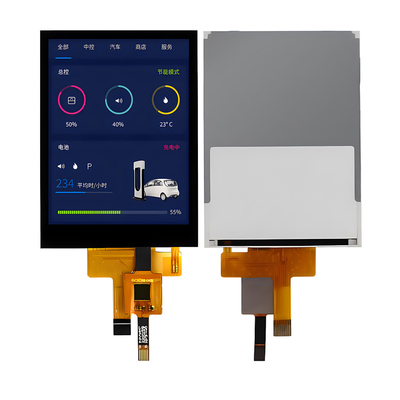

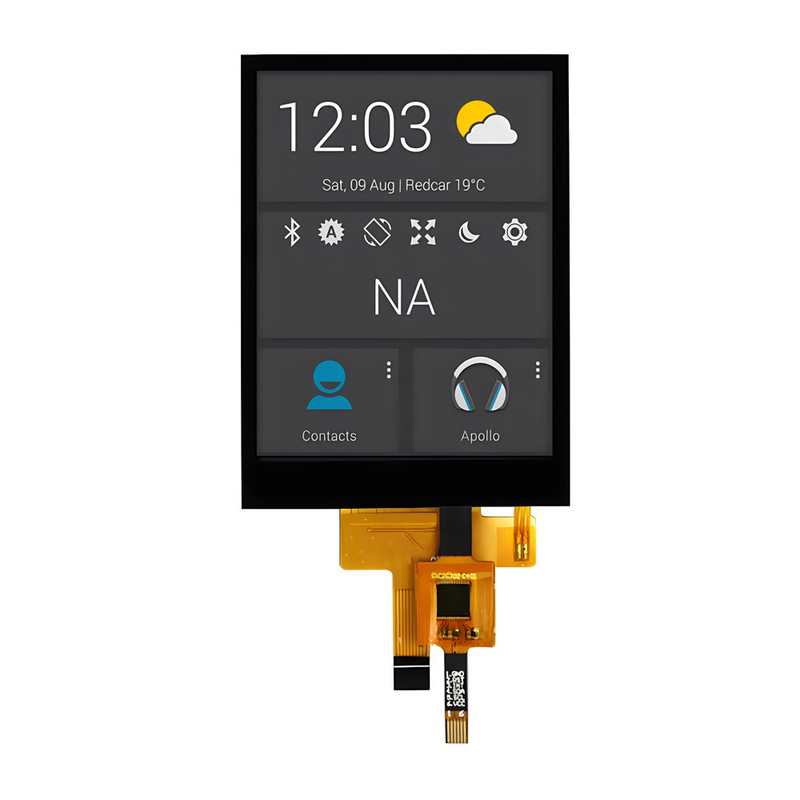

Imagem do produto
