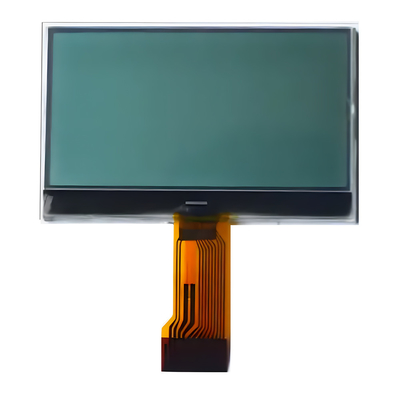

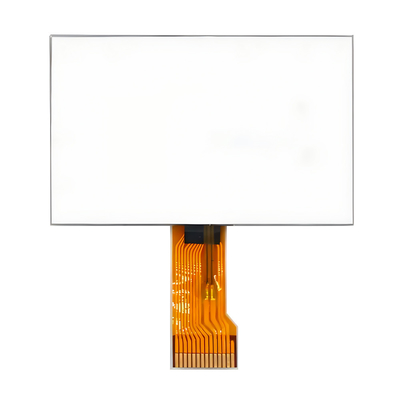

Detalhes do produto:
|
| Produto: | FSTN COG padrão 128x64 LCM | Resolução: | 128X64 pontos |
|---|---|---|---|
| Ver direção: | Às seis horas. | Tipo de LCD: | FSTN, positivo |
| Tipo do polarizador: | Transflective | Tamanho do módulo: | 40.0L × 28.0W × 4.5 (máximo) H |
| área de observação: | 37.0 × 20.0 mm | IC do condutor: | ST7567 |
| Número de pin: | 28 pinos | Interfaces: | MCU |
| temperatura de funcionamento: | -20°C a +70°C | Tensão de alimentação: | 3.3V ((Valor típico) |
| Tempo de vida: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 3Módulo de exibição monocromático de.3V,FSTN COG Graphic Dot Matrix LCD,Módulo de exibição monocromático de 128x64 pontos |
||
- Não.Este módulo de exibição LCD FSTN COG é uma escolha ideal para vários cenários de aplicação devido à sua alta definição, baixo consumo de energia e alta confiabilidade.
Especificações mecânicas
| Ponto de referência | Especificações | |
| Tamanho do módulo | 80.0(W) x 54.0 (H) x 9.7 ((D) | mm |
| Área de observação | 70.7 ((W) x 38.8 ((H) | mm |
| Área ativa | 66.52 (W) x33.24 ((H)) | mm |
| Tamanho do ponto | 0.48 ((W) x0.48 ((H) | mm |
| DOT PITCH | 0.52 ((W) x0.52 ((H) | mm |
| Luz de fundo | Branco | |
| ASSY.TYPE | COG | --- |
Desenho de contorno
Definição do pin de interface
| Número PIN. | Descrições de funções | SÍMBOLO |
| 1 | Chip selecionar pin. | /CS1 |
| 2 | Reinicie o pin de entrada. | /RES |
| 3 | Selecionar dados ou comando. L é comando, H é dados | A0 |
| 4 | Inscrever entrada de sinal | R/W |
| 5 | Entrada de sinal de leitura | E/RD |
| 6 a 13 | Bus de dados bidirecional de 8 bits. | DB0 DB7 |
| 14 | Potência (+3,3V) | VDD |
| 15 | Terra | VSS |
| 16 a 20 | - O que é? | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23 a 24 | - O que é? | NC |
| 25 | DC-DC | VG |
| 26 a 30 | - O que é? | NC |
| 31 | Selecionar o modo de interface do sistema da MPU.6800 é H,8080 é L | C86 |
| 32 | Selecione a série ou paralela,serial é L,parallel é H | P/S |
| 33- 34 | - O que é? | NC |
Características eletrónicas
| Características | Símbolo | Valor padrão | Unidade | ||
| MIN | TYP | Max. | |||
| Voltagem da fonte de alimentação (1) | VDD | 3.1 | 3.3 | 3.5 | V |
| Voltagem da fonte de alimentação ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
| Padrão de exibição | IDD | 0.58 | 1.4 | mA | |
| Corrente de vazamento de entrada | IIL | 1.5 | uA | ||
| Lógico de entrada LOW | VIL | 0.2VDD | |||
| Lógico de entrada alto | VIH | 0.8VDD | |||
| Lógico de saída BAIXO | VOL | 0.2VDD | |||
| Lógico de saída ALTO | VOH | 0.8VDD | |||
| Temperatura de funcionamento | TOPR | - Trinta | - O quê? | + 80 | °C |
| Temperatura de armazenamento | TSTG | - Trinta e cinco | - O quê? | + 85 | °C |
Características ópticas
| Ponto | Símbolo | Temperatura ((°C) | Classificação | Unidade | |||
| Min. | Tipo | Max. | |||||
| Tempo de resposta | Hora de subir. | Tr | 25 | 200 | ms | ||
| Tempo de Outono | Tf | 25 | 200 | ||||
| Frequência de quadros | França | 25 | 64 | Hz | |||
| Ângulo de visão Cr2 | θ=90 | θ1 | 25 | 15 | Deg | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| Direção de visualização | Às seis horas. | ||||||
| Relação de contraste | Cr | 25 | 2 | - Não. | |||
| Consumo atual | É | 25 | 6 | uA | |||
| Capacidade | C | 25 | 5 | nF | |||
