Detalhes do produto:
|
| Produto: | 3.12" OLED | Resolução: | 256x64 pixels |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | interface: | Paralelo, SPI opcional |
| Mostrar cor: | Branco, amarelo | Óptica: | Todos os ângulos de vista |
| IC do condutor: | SSD1322 | Esboço Dim.: | 88,00 (W) x27.80 (h) |
| Área ativa: | 76,78 (W) x 19,18 (h) | Pitch de pixel: | 00,30 (W) x 0,30 (H) |
| Temperatura de funcionamento: | -40°C a +80°C | Temperatura de armazenamento.: | -40°C a +85°C |
| Tensão de alimentação: | 2.4 - 3,5 V | Número de pin: | 30 pinos |
| pacote IC: | COF | Conexão do módulo: | Tipo ZIF |
| Função: | 1/64 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de exibição OLED 256*64,Módulo gráfico de exibição OLED,3Módulo de exibição OLED de 12 polegadas |
||
** Descarregar folha de dados **
SFOS312YZ-7091AN Especificação.pdf
Sobre o item Módulo gráfico OLEDSFOS312YZ-7091AN
Aumente os seus projetos com o nosso módulo gráfico OLED de 3,12 polegadas 256x64 com tecnologia avançada SSD1322 Driver IC.Este ecrã OLED de alta qualidade é projetado para fornecer gráficos vibrantes e texto nítido, tornando-o ideal para várias aplicações, incluindo equipamentos industriais, eletrônicos de consumo e projetos de bricolage.
Características principais:
Quer esteja a projetar um protótipo, a melhorar as interfaces de utilizador ou a criar ecrãs visuais interessantes, o módulo gráfico OLED de 3,12 polegadas 256x64 é a escolha perfeita.Navegue pela nossa seleção e traga seus projetos à vida com visuais deslumbrantes hoje!
Características
| Produto: | 3.12" OLED |
| Modelo: | SFOS312YZ-7091AN |
| Resolução: | 256x64 pixels |
| Modo de exibição: | Matriz passiva |
| Cor de exibição | Branco, Amarelo |
| IC do condutor: | SSD1322 |
| Interface: | Paralelo, SPI Opcional |
| Óptica: | Todos os ângulos de visão |
| Esboço Dim.: | 88.00 (W) X27.80 (H) |
| Pitch de pixels: | 0.30 (W) x 0,30 (H) |
| Área ativa: | 76.78 (W) X 19.18 (H) |
| Temperatura de funcionamento: | -40°C a +80°C |
| Temperatura de armazenamento: | -40°C a +85°C |
| Número do pin: | 30 pinos |
| Conexão do módulo: | Tipo ZIF |
| Voltagem de alimentação: | 2.4 - 3,5 V |
| Pacote IC: | COF |
| Função: | 1/64 |
| Conformidade: | Compatível com o REACH & RoHS |
Desenho de contorno mecânico
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
|
Tensão de alimentação |
VDD | -Não.5 | 2.75 | V |
| CCC | -Não.5 | 21 | V | |
| VDDIO | -Não.5 | VCI | V | |
| VCI | -Não.3 | 4 | V | |
| Temperatura de funcionamento | TOP | - 40 | 85 | .C |
| Temperatura de armazenamento | TSTG | - 65 anos. | 150 | .C |
| Tempo de vida útil (140 cd/m2) | 33,000 | - | Horário |
Características ópticas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
|
Brilho (VCC fornecido externamente) |
Lbr |
Nota 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (branco) | (x) (y) | CIE 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Contraste do quarto escuro | CR | - | 2000:1 | - | ||
| Ângulo de visão | 160 | - | - | grau |
Características de CC
|
Características |
Símbolo | Condições | Min. | Tipo | Max. |
Unidade |
| Tensão de alimentação lógica | VDD | 2.4 | 2.5 | 2.6 | V | |
| Tensão de alimentação para operação | VCI | 2.4 | 2.8 | 3.5 | V | |
| Fornecimento de energia para pinos de entrada/saída | VDDIO | 1.65 | VCI | V | ||
|
Tensão de funcionamento para OLED |
CCC |
Nota 5 |
11.5 |
12 |
12.5 |
V |
|
Input de alto nível |
VIH |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Input de baixo nível | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V |
| Corrente de funcionamento para ICV | ICI | - | 95 | 120 | μA | |
| Corrente de funcionamento para VCC | CPI |
|
- |
34.5 |
40 |
mA |
| Corrente de modo de repouso para VDD | IDD, SLEEP | - | 1 | 10 | μA | |
| Modo de repouso corrente para VDDIO | IDDIO, SONHO | 1 | 10 | |||
|
Corrente de modo de repouso para VCI |
ICI, SLEEP | - | 2 | 50 |
μA |

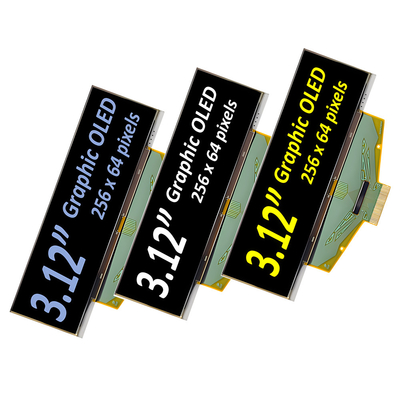

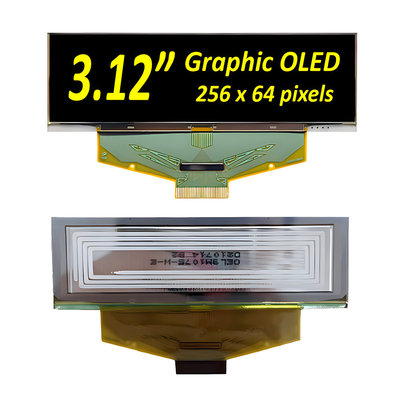

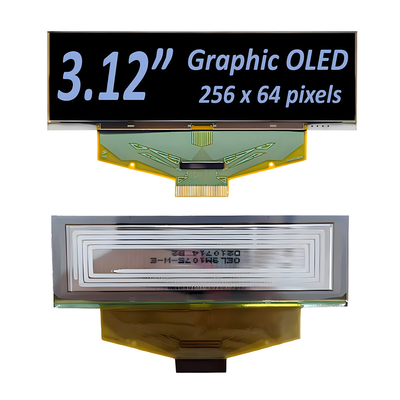

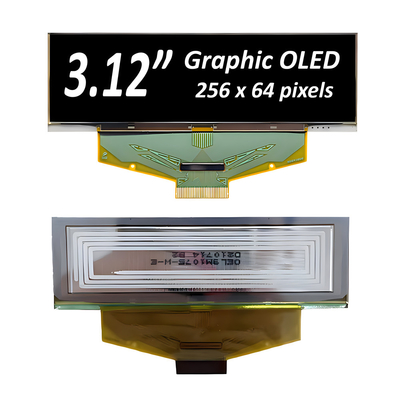

Imagem do produto
