Detalhes do produto:
|
| Palavras-chave: | 7" LCD TFT Touch para automóveis | Ecrã táctil: | Ecrã táctil capacitivo (CTP) |
|---|---|---|---|
| Resolução: | 1024 x 600 | Combinação: | Ligação óptica |
| Interface LCM: | Mipi | Pins: | 30 pinos |
| Luminância de superfície: | 500 cd/m2 | Dimensão de contorno: | 164.7 x 99,7 x 4,59 (mm) |
| Área ativa: | 154.21 x 85,92 (mm) | Duração de vida do LED: | 40,000 horas |
| Direção de visualização: | IPS, todos os ângulos de visão | Interface CTP: | I2C |
| Temperatura operacional.: | – 30℃ a +75℃ | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de exibição TFT para veículos automóveis,Módulo de exibição TFT de 1024x600,Módulo TFT de 7 polegadas |
||
Como um ecrã TFT touch screen especialmente personalizado para eletrônicos automotivos e indústrias especiais, SFTO700TZ-7196ACT da tecnologia saef tem as seguintes vantagens de desempenho anti-interferência:
Alta estabilidade: os ecrãs LCD TFT de qualidade automotiva devem permanecer estáveis e funcionar continuamente sem acidentes ou acidentes,especialmente em ambientes de automóveis onde podem ser encontradas várias condições climáticas e rodoviárias adversasPor conseguinte, os requisitos de estabilidade são muito elevados.
Forte capacidade anti-interferência: existem várias interferências eletromagnéticas e eletrostáticas nos carros, que podem afetar o efeito de exibição e a estabilidade das telas LCD TFT.Este módulo de exibição é projetado para resistir a várias interferências, incluindo interferências eletromagnéticas, interferências eletrostáticas, etc., garantindo uma exibição estável mesmo em ambientes eletromagnéticos complexos.
Excelente compatibilidade eletromagnética:Os ecrãs de exibição precisam ter uma alta compatibilidade eletromagnética para lidar com interferências eletromagnéticas geradas por dispositivos eletrônicos no carroO módulo de exibição TFT foi concebido com este objectivo em mente, reduzindo o impacto das interferências eletromagnéticas através da adopção de desenhos e materiais específicos.
Resistência a altas e baixas temperaturas: Os carros podem encontrar ambientes de altas e baixas temperaturas, o que pode afetar o desempenho e a confiabilidade das telas LCD TFT.Este módulo de exibição foi especialmente concebido para se adaptar a uma ampla gama de temperaturas, garantindo um funcionamento normal mesmo a temperaturas extremas.
Matérias-primas e processos de produção de alta qualidade: a fim de garantir a vida útil e a fiabilidade dos ecrãs LCD TFT, é necessário escolher matérias-primas e processos de produção de alta qualidade,e conduzir um rigoroso controlo de qualidade.
Através das medidas anti-interferência acima referidas, o módulo de exibição TFT de 7 polegadas de tela sensível ao toque capacitiva para automóveis pode proporcionar um desempenho de exibição estável e fiável em vários ambientes,satisfazer a procura de dispositivos de exibição de alta fiabilidade no domínio da eletrónica automóvel.
Características
| Número do modelo: | SFTO700TZ-7196ACT |
| Palavras chave: | 7" LCD TFT Touch para automóveis |
| Resolução: | 1024x600 |
| Ecrã táctil: | Ecrã táctil capacitivo (CTP) |
| Combinação: | Ligação óptica |
| Interface LCM: | MIPI |
| Luminância superficial: | 500 Cd/m2 |
| Pins: | 30 pinos |
| Dimensão de contorno: | 164.7 x 99,7 x 4,59 (mm) |
| Área ativa: | 154.21 x 85,92 (mm) |
| Direção de visualização: | IPS, todos os ângulos de visão |
| Temperatura de funcionamento: | ¥30°C a +75°C |
| Duração de vida do LED: | 40000 horas |
| Interface CTP: | I2C |
| Conformidade: | Compatível com o REACH & RoHS |
Desenho de contorno mecânico
Descrição do pin da interface
| Número do PIN. | Símbolo | Descrição |
| 1 | LEDA | Anodo LED |
| 2 | LEDA | Anodo LED |
| 3 | VGH | Portão ON Voltage |
| 4 | VGL | Portão DE VOLTAÇÃO |
| 5 | UPDN | Direção vertical da varredura |
| 6 | SHLR | Direção de varredura horizontal |
| 7 | LEDK | Catodo LED |
| 8 | LEDK | Catodo LED |
| 9 | AVDD | Potência para circuito analógico |
| 10 | GND | Terra |
| 11 | MIPI_TDP3 | Entrada de dados diferenciais MIPI |
| 12 | MIPI_TDN3 | Entrada de dados diferenciais MIPI |
| 13 | GND | GND |
| 14 | MIPI_TDP2 | Entrada de dados diferenciais MIPI |
| 15 | MIPI_TDN2 | Entrada de dados diferenciais MIPI |
| 16 | GND | GND |
| 17 | MIPI_TCP | Entrada do relógio diferencial MIPI |
| 18 | MIPI_TCN | Entrada do relógio diferencial MIPI |
| 19 | GND | GND |
| 20 | MIPI_TDP1 | Entrada de dados diferenciais MIPI |
| 21 | MIPI_TDN1 | Entrada de dados diferenciais MIPI |
| 22 | GND | GND |
| 23 | MIPI_TDP0 | Entrada de dados diferenciais MIPI |
| 24 | MIPI_TDN0 | Entrada de dados diferenciais MIPI |
| 25 | GND | GND |
| 26 | STBYB | Modo de espera selecionar pin. |
| 27 | Reinicialização | Pin de redefinição global |
| 28 | VDD | Potência para circuito digital |
| 29 | VDD | Potência para circuito digital |
| 30 | VCOM | Voltagem de modo comum |
Limite máximo absoluto
| Ponto | Símbolo | Minha. | TYP | Max. - O quê? | Unidade |
| Tensão de alimentação | VDD | -Não.3 | - | 3.96 | V |
| Voltagem de potência de entrada/saída | VDDIO | -Não.3 | - | 3.96 | V |
| Potência de entrada AVDD | AVDD | -Não.3 | - | 12 | V |
| Portão sobre tensão de alimentação | VGH | -Não.3 | - | VGL+32 | V |
| Voltagem da fonte de alimentação | VGL | VGH-32 | - | 0.3 | V |
| Voltagem VMID | VMID | -Não.3 | - | 6.6 | V |
| Voltagem comum de alimentação | VCOM_OP | -Não.3 | - | 5.43 | V |
| VOTP (potência OTP) | VOTP | - | - | 9 | V |
| Temperatura de funcionamento | TOPR | - Trinta | - | 75 | °C |
| Temperatura de armazenamento | TSTG | - Trinta | - | 80 | °C |
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | - | 3.6 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | UNIT |
Condição |
| Tensão de alimentação | Vf | 9.0 | 9.6 | 10.2 | V | Se=180 mA |
| Corrente de abastecimento | Se | - | 180 | - | mA | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - |
| Dissipação de energia | Pd | - | 1728 | - | mW | - |
| Intensidade luminosa para LCM |
- |
450 | 500 | - | Cd/m2 | Se=180mA |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=180 mA |
| Cor da luz de fundo | Branco | |||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | |||
| Min. | Tipo | Max. | ||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 25 | - | Srta. | |
| 2 | Transmitância (com PL) | T (%) | - | - | 5.0 | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
- | 800 | - | - | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | - | 85 | - | Deg |
| θL | - | 85 | - | |||||
| Ver. | Θ+ | - | 85 | - | ||||
| - Não. | - | 85 | - | |||||

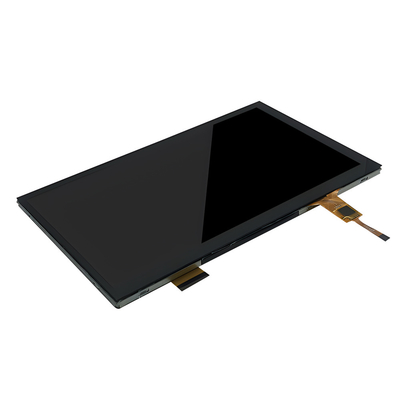

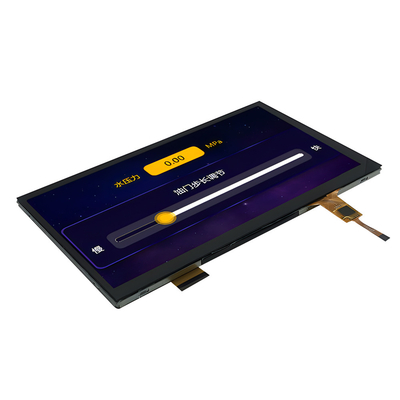

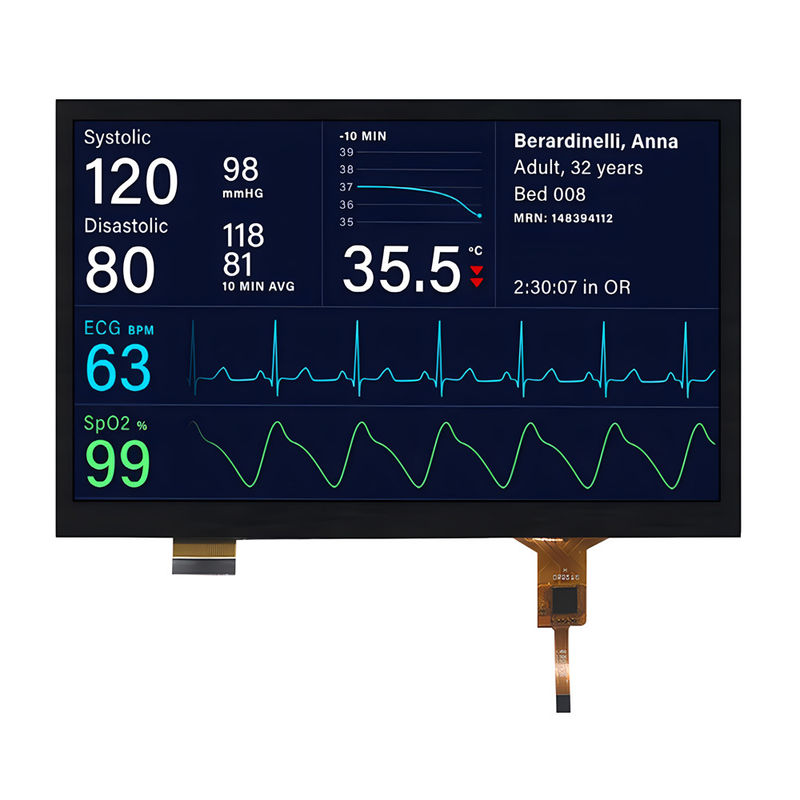

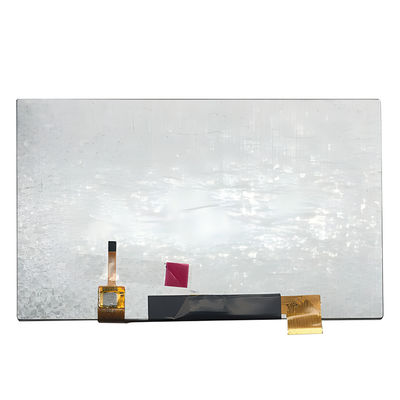

Imagem do produto
