Detalhes do produto:
|
| Produto: | 4 polegadas LCD TFT circular | Resolução: | 720x720 |
|---|---|---|---|
| interface: | MIPI | tela sensível ao toque: | Não, CTP Opcional |
| Direção de visualização: | IPS (80/80/80/80) | Número de pin: | 30 pinos |
| Tamanho do módulo: | 105.3x109.61x3.83 (mm) | Área ativa: | 101.92 (mm) Diâmetro |
| Luminância de superfície: | 1000 cd/m2 (nits) | Temperatura operacional.: | -30°C a +85°C |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o Rohs & Reach |
| Destacar: | Display LCD TFT de qualidade automotiva,Display LCD TFT de 1000 nits |
||
**Descarregar folha de dados**
Introdução ao produto TFT de 4 polegadas para automóveis
Display TFT LCD circular de 4 polegadas SFTO400XC-7095A3N, concebido especificamente para aplicações automotivas, com as seguintes características:
Em resumo, o ecrã TFT LCD circular de 4 polegadas SFTO400XC-7095A3N é uma escolha ideal para sistemas de exibição automotiva devido ao seu alto brilho, durabilidade de grau automotivo e design especial.
Características
| Informações gerais | Conteúdo |
| Tamanho do ecrã LCD (diagonal) | 4 polegadas TFT redondo |
| Estrutura do módulo | Exibição TFT |
| Tipo de ecrã LCD | TFT/TRANSMISSIVO |
| Modo de exibição LCD | Normalmente preto. |
| Direção de visualização recomendada | IPS todos os ângulos de visão |
| Tamanho do módulo (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Área ativa (W × H) | 101.52 mm Diâmetro |
| Número de pixels (Resolução) | 720RGB×720 pixels |
| Tipo de interface do módulo | Interface MIPI |
| Temporário operacional. | -30°C a +85°C |
| Luminância da superfície | 1000 cd/m2 |
| Números de cores | 16.7M |
| Tipo de luz de fundo | LED branco |
Desenho de contorno mecânico
![]()
Definição de pin
| - Não, não. | Número PIN | Descrição |
| 1 | LEDA | Anodo LED |
| 2 | LEDK1 | Cátodo LED |
| 3 | LEDK2 | Cátodo LED |
| 4 | VCI | Fornecimento de energia 2.8~3.3V |
| 5 | CICV | Fornecimento de energia 1.8V-2.0V |
| 6 | Reinicialização | Sinais de reinicialização do LCM |
| 7 | TE | Eficiência de efeito de rasgo |
| 8 | PWM | A saída de frequência PWM para o controlo do condutor LCD. |
| 9 | GND | Terra |
| 10 | D0P | Sinais de dados DSI-D0+ |
| 11 | D0N | DSI-D0- sinais de dados |
| 12 | GND | Terra |
| 13 | D1P | Sinais de dados DSI-D1+ |
| 14 | D1N | DSI-D1- sinais de dados |
| 15 | GND | Terra |
| 16 | CLKP | DSI-Relógio+ |
| 17 | CLKN | DSI-Relógio- |
| 18 | GND | Terra |
| 19 | D2P | Sinais de dados DSI-D2+ |
| 20 | D2N | DSI-D2- sinais de dados |
| 21 | GND | Terra |
| 22 | D3P | Sinais de dados DSI-D3+ |
| 23 | D3N | DSI-D4- sinais de dados |
| 24 | GND | Terra |
| 25 | TP_INT | Toque Interromper |
| 26 | TP_SDA | Toque IIC sinal de dados |
| 27 | TP_SCL | Toque no sinal do relógio IIC |
| 28 | TP_RESET | Toque no sinal de reinicialização |
| 29 | TP_VCI | Toque Alimentação |
| 30 | TP_IOVCC | Toque Alimentação |
|
Ponto |
Símbolo |
Valor |
Unidade |
|
Tensão de alimentação para a lógica |
VDD |
0.3~3.6 |
V |
|
Voltagem de entrada |
Vinho |
VDD+0.3 |
V |
|
Temperatura de funcionamento |
Topr |
- 30 a 80 |
°C |
|
Temperatura de armazenamento |
Tstg |
- 30 a 80 |
°C |
Características elétricas
|
Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
Condição de ensaio |
|
Tensão de funcionamento |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Corrente de alimentação |
IDD |
- |
- |
30 |
mA |
VDD=2,8V, Ta=25°C |
|
Voltagem de entrada |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Corrente de fuga de entrada |
IIL |
- Um.0 |
- |
1.0 |
mA |
VIN=VDD ou VSS |
Iluminação de tração
|
Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
|
Corrente para a frente |
Se |
- Não. |
180 |
- |
mA |
|
Voltagem para a frente |
VF |
14 |
15 |
16.3 |
V |
|
Modo de ligação |
P |
- Não. |
5S2P |
- Não. |
|
|
Número de LED |
/ |
|
10 |
|
Peças |
|
Tempo de vida útil do LED |
|
30000 |
40000 |
|
horas |
Características ópticas
|
Ponto |
Símbolo |
Condição |
Min. |
Tipo |
Max. |
Unidade |
|
Ângulos de visão |
θT |
CR ¥10 |
|
85 |
- |
Graduação |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Relação de contraste |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Tempo de resposta |
Tons |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Uniformidade |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminância |
L |
- |
850 |
1000 |
- |
cd/m2 |

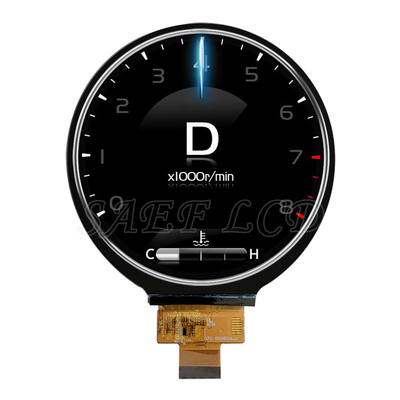

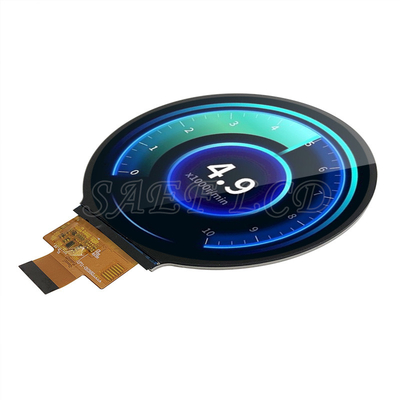

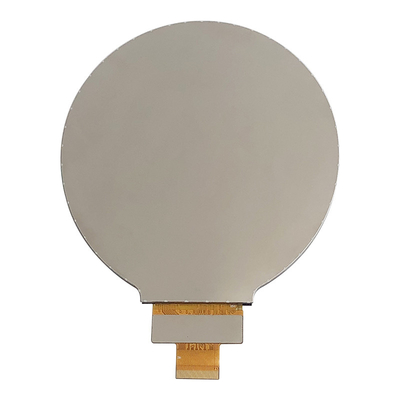

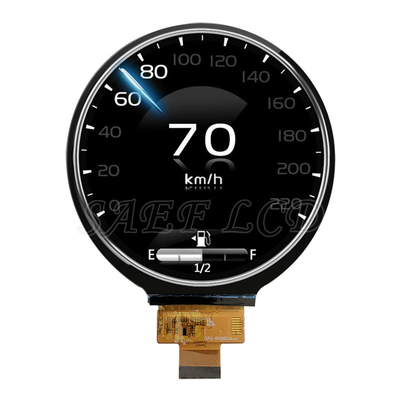

Imagem do produto
![]()
![]()
![]()
![]()
![]()
Instalações e certificados
![]()
![]()
