2.23 polegadas OLED Display Module 128 * 32 Dot Matrix PMOLED Screen SSD1305 Driver 24Pin

2.23 polegadas OLED Display 128x32 Pixels Introdução ao Produto

SFOS223XZ-12832PA-N é um módulo de display OLED de 2,23 polegadas com uma tela PMOLED de matriz de pontos 128x32 e um driver SSD1305.

1. Tamanho e resolução do ecrã: este módulo tem um tamanho de ecrã de 2,23 polegadas e uma resolução de 128x32 pixels,adequado para cenários de aplicação que exijam uma exibição clara de texto e imagens de pequeno tamanho.
2. Chip de driver: SSD1305 é um chip de driver OLED comumente usado que suporta vários modos e interfaces de exibição, incluindo SPI e I2C, fornecendo desempenho estável de exibição.
3. Tipo de interface: Este módulo fornece tipicamente uma interface de 24 pinos e suporta múltiplos protocolos de comunicação, tais como SPI e I2C,facilitando a ligação e transferência de dados com diferentes microcontroladores.
4. Cor do ecrã: Geralmente, o ecrã é monocromo, como branco, azul ou amarelo, mas em alguns modelos, o ecrã de cores duplas também pode ser alcançado através de métodos especiais de condução.
5. Tensão de trabalho: Geralmente funciona a 3,3 V, compatível com a lógica de nível de 3,3 V e 5 V, sem a necessidade de chips de conversão de nível adicionais.
6. Consumo de energia: os módulos de ecrã OLED são conhecidos pelas suas características de baixo consumo de energia, especialmente quando exibidos em preto completo, não consomem quase nenhuma energia.
7. Perspectiva: fornece um ângulo de visão super grande superior a 160 °, garantindo bons efeitos visuais a partir de diferentes ângulos.
8. Temperatura de funcionamento: os produtos de qualidade industrial têm geralmente uma ampla gama de temperaturas de funcionamento, tais como -40 °C ~ 85 °C, adequados para utilização em várias condições ambientais.
9. Configuração de hardware: o módulo é definido como padrão para o modo de comunicação SPI na fábrica.
10. Suporte de software: fornece programas de amostra para várias plataformas, como Raspberry Pi, STM32, Arduino, etc., facilitando que os desenvolvedores comecem e desenvolvam rapidamente.
11. Cenários de aplicação: adequado para vários sistemas que exigem HMI, como dispositivos IoT, produtos de informação e entretenimento, locais industriais e indústrias militares.

Em aplicações práticas, você pode precisar escrever ou usar bibliotecas existentes para inicializar o módulo de exibição, definir parâmetros de exibição e enviar dados para o módulo de exibição para exibir gráficos ou texto.Por exemplo:, pode ser necessário definir a área de exibição, tela clara, pontos de desenho ou linhas, etc. Ao escolher um módulo de exibição OLED, fatores como consumo de energia, resolução, tipo de interface, cor da exibição,tensão de funcionamento, e a faixa de temperaturas devem ser consideradas para garantir que satisfaçam os requisitos específicos de aplicação.

Especificações de exibição

1) Modo de exibição: Matriz passiva

2) Cor do ecrã: monocromático (azul)

3) Função de condução: 1/32 Função

Especificações mecânicas

1) Esboço: De acordo com o esboço anexo

2) Número de pixels: 128 × 32

3) Tamanho do painel: 62,0 × 24,0 × 2,0 (mm)

4) Área ativa: 55,02 × 13,1 mm

5) Pitch de pixels: 0,43 × 0,41 (mm)

6) Tamanho dos pixels: 0,41 × 0,39 (mm)

Desenho de contorno

Classificações máximas absolutas

Características ópticas

Características de CC

Características elétricas

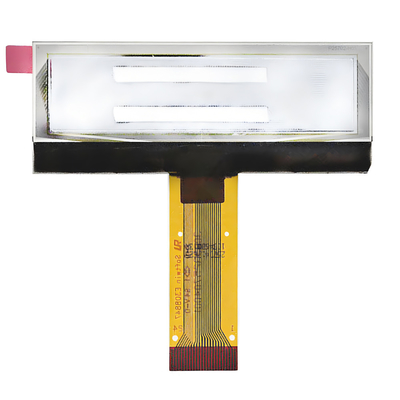

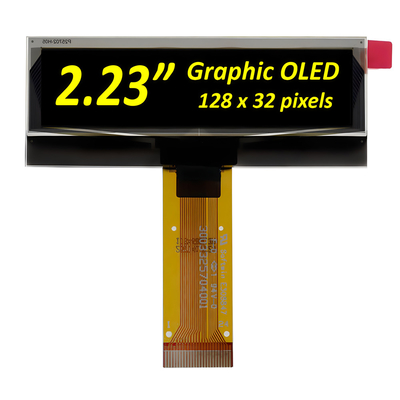

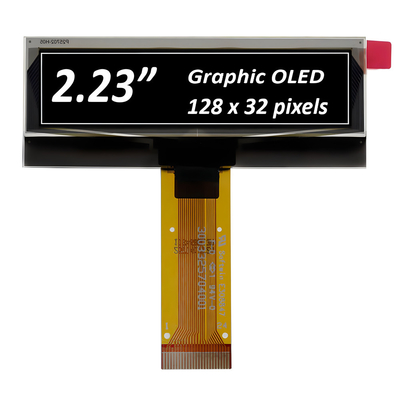

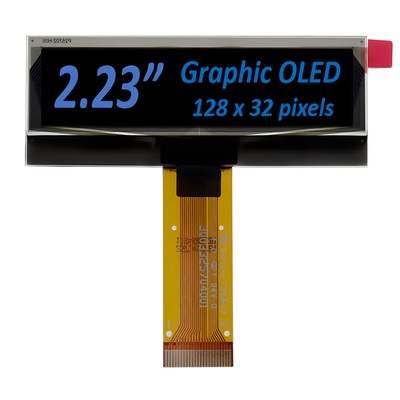

Imagem do produto

Instalações de fábrica e certificados
