Detalhes do produto:
|
| Produto: | 2Display OLED de 2,4 polegadas | Resolução: | 128X64 pontos |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Área ativa: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch de pixel: | 00,43 x 0,43 (mm) | método de condução: | 1/64 Ciclo de trabalho |
| temperatura de funcionamento: | -40°C a +70°C | Número de pin: | 7 pinos do encabeçamento |
| Interface: | Interface SPI | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 2Tabela de controlo OLED de 42 polegadas,SSD1309 Placa de controlo OLED,Módulo de exibição SPI OLED de 7 pinos |
||
SFOM242YZ7-12864WBYG-01 Especificação.pdf
Introdução ao produto
A placa de controlo OLED de interface SPI de 7 pinos de 2,42, é uma placa de controlo que integra a tecnologia de display OLED de alto desempenho, adequada para cenários de aplicação que exijam alto contraste,conceção ultra finaO painel de controle é equipado com o chip de driver SSD1309 / SPD0301, suportando a comunicação de interface dupla SPI/I2C, fornecendo aos usuários opções de conexão flexíveis.
Parâmetro técnico
Tamanho da tela: 2,42 polegadas
Resolução: 128 × 64 pixels

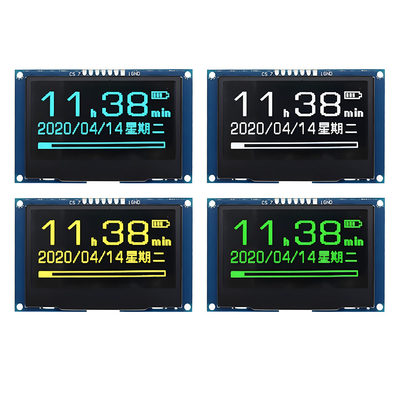

Cor de exibição: branco, amarelo, verde e azul opcional
Chipe de controlo: SSD1309/SPD0301
Interface de comunicação: SPI/I2C
Interface física: GH1.25 7Pin
Tensão de funcionamento: 3,3 V/5 V
Tamanho do ecrã: 55,01 × 27,49 mm
Tamanho do produto: 61,50 × 39,50 mm
Características do produto
Alto contraste: as características auto-luminosas do OLED de interfaces SPI de 7 pines de 2,42-inch fornecem um contraste extremamente alto e excelentes efeitos de exibição.
Ultra fina e leve: devido ao princípio auto-luminoso do OLED, não há necessidade de iluminação de fundo, tornando a placa de controle mais fina e leve.
Operação de baixa potência: o OLED de 2,42-inch não consome energia quando exibido em preto, o que ajuda a reduzir o consumo geral de energia.
Exibição de ângulo de visão amplo: OLED de 2,42-inch Fornece um ângulo de visão amplo de mais de 170 °, garantindo uma visão clara de diferentes ângulos.
Resposta rápida: Interface SPI de 7 pines de 2,42-inch O tempo de resposta rápido do OLED é adequado para aplicações com imagens dinâmicas e atualização rápida.
Suporte à comunicação SPI/I2C: compatível com dois protocolos de comunicação, conveniente para ligação a vários microcontroladores.
Suporte de software
Fornecer apoio abrangente ao desenvolvimento de software, incluindo:
Dados de rotina: fornecer códigos de exemplo para plataformas como Raspberry Pi, Arduino, STM32, ESP32 etc.
Protocolo de comunicação: fornecer detalhes de implementação dos protocolos de comunicação SPI e I2C.
Biblioteca gráfica: suporta funções básicas de desenho gráfico e exibição de texto.
Suporte de fontes: Construído em várias fontes para atender às necessidades de exibição de diferentes idiomas e caracteres.
Desenho de contorno

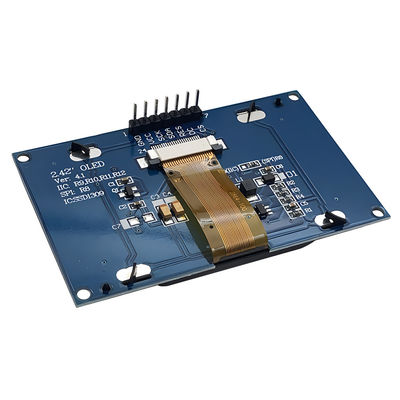

Definição do pin de interface (conexão de hardware)
| Pinhas | Símbolo | Descrições |
| 1 | GND | Base do Circuito Lógico |
| 2 | VDD | Fornecimento de energia para a lógica |
| 3 | SCK | Entrada de relógio em série. |
| 4 | SDA | Entrada de dados em série. |
| 5 | RST | Este pin é a entrada de sinal de redefinição. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal. |
|
6 |
DC |
Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SDIN Quando é puxado para baixo, os dados no SDIN serão transferidos para o registro de comando. |
| 7 | CS | Chip Select. O chip é selecionado quando CS0 = ?? L??. |
Classificações máximas absolutas
|
Parâmetro |
Símbolo | Min. | Max. | Unidade |
| Voltagem de alimentação para lógica | VDD | -Não.3 | 4 | V |
| Tensão de alimentação para exibição | CCC | 8 | 17 | V |
| Temperatura de funcionamento | TOP | - 40 | 70 | .C |
| Temperatura de armazenamento | TSTG | - 40 | 85 | .C |
| Tempo de vida útil (220 cd/m2) | 13,000 | - | Horário | |
| Tempo de vida útil (200 cd/m2) | 15,000 | - | Horário | |
|
Tempo de vida útil (180 cd/m2) |
16,000 | - | Horário |
Especificações elétricas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
| Consumo de corrente em modo normal | Todos os pixels ligados | - | 17 | 25 | mA | |
| Consumo de corrente em modo de espera | Modo de espera 10% de pixels ligados | - | 0.5 | 1.5 | mA | |
| Consumo de energia no modo normal | Todos os pixels ligados | - | 71.5 | 97.5 | mW | |
| Consumo de energia no modo de espera | Modo de espera 10% de pixels ligados | - | 6.5 | 19.5 | mW | |
| Brilho | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (branco) |
(x) (y) |
CIE 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste do quarto escuro | CR | - | 2000:1 | - | - | |
|
Ângulo de visão
|
- | 160 | - | - | grau |

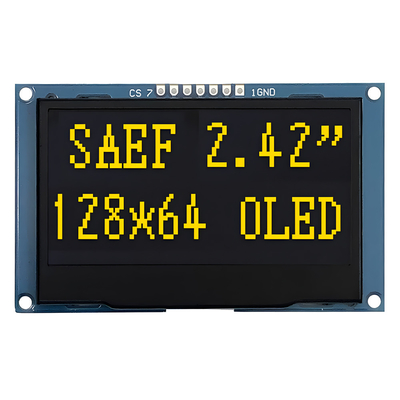

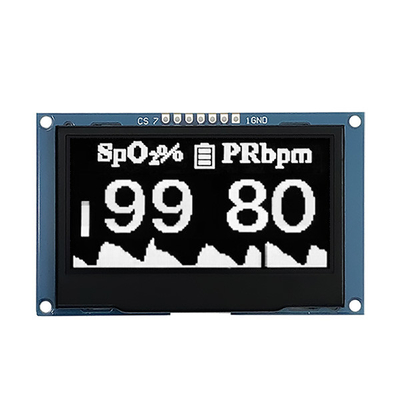

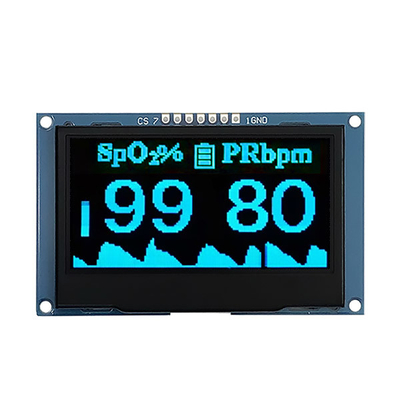

Imagem do produto
Condição de ensaio de fiabilidade
|
Ponto |
Condições |
Critérios |
| Operação a altas temperaturas | 70.C, 240 horas |
A operação funções funcionam. |
| Operação a baixa temperatura | -40oC, 120 horas | |
| Armazenamento a alta temperatura | 85.C, 120 horas | |
| Armazenamento a baixa temperatura | -40oC, 120 horas | |
| Operação a altas temperaturas/umidade | 65.C, 90% RH, 120 horas | |
|
Choque térmico |
-40°C ~ 85°C (-40°C /30min; trânsito /3min; 85°C /30min; trânsito/3min) 1 ciclo: 66min, 100 ciclos |
