0Display OLED de 96 polegadas com placa de PCB de controle I2C de 4 pines Branco/Azul/Amarela-Azul

SFOM096YZ4-12864WB-02 Especificação.pdf

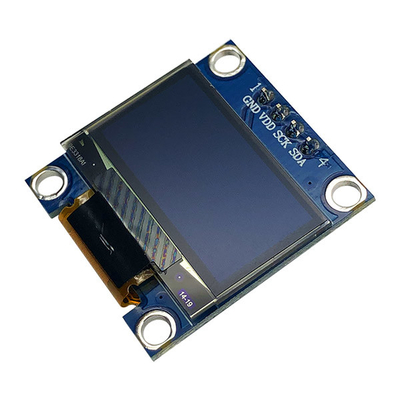

Introdução ao produto

0O OLED de 96 polegadas com PCB de 4 pinos é um módulo de exibição miniaturizado amplamente utilizado em sistemas incorporados e dispositivos eletrônicos portáteis.Este tipo de ecrã desempenha um papel importante em campos como relógios inteligentes, rastreadores de saúde e equipamentos industriais devido ao seu pequeno tamanho, baixo consumo de energia e alto contraste.fornecer aos utilizadores uma exibição de informações intuitiva.

Além disso, os circuitos integrados de driver para OLED de 0,96 polegadas com módulos de PCB de 4 pinos, como SSD1306, SSD1315 etc., devido ao seu design padronizado, aumentam ainda mais a sua versatilidade em vários dispositivos.Este elevado nível de compatibilidade proporciona uma grande conveniência para os utilizadores na concepção de sistemas embutidos ou projetos de bricolage.

Características

0Produtos OLED de 96 polegadas com PCB de 4 pinos têm tipicamente as seguintes especificações técnicas:

• Resolução: 128x64 pixels, proporcionando uma visualização clara de texto e imagem.
• Os chips de driver, como o chip SSD1306/SSD1315, são compatíveis com várias plataformas de desenvolvimento, simplificando o processo de desenvolvimento.
• Tensão de funcionamento: geralmente entre 3 V e 5 V, com boa compatibilidade de potência, compatível com níveis lógicos de 3,3 V e 5 V, sem necessidade de chips de conversão de nível adicionais.
• Ângulo de visão: com um ângulo de visão super grande superior a 160 °, garante um bom desempenho de exibição em diferentes ângulos de visão.

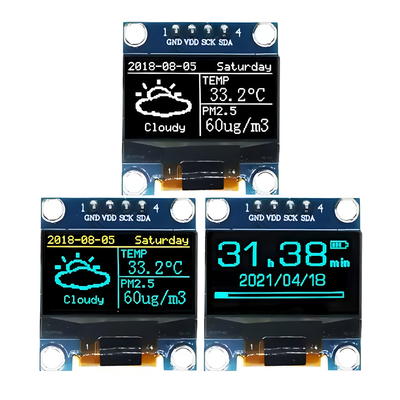

• Opções de cores: fornece várias opções de cores, como amarelo azul, luz branca e azul puro para atender diferentes necessidades visuais e preferências de design.

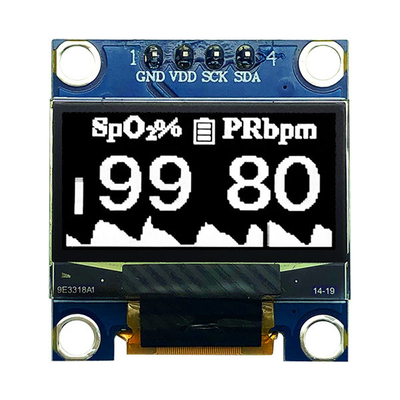

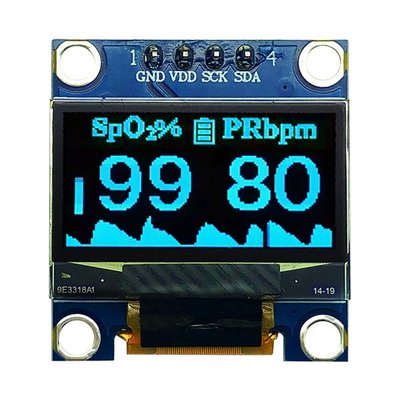

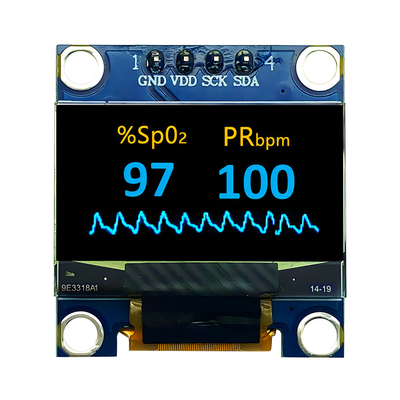

• Modo de exibição: suporta vários modos de exibição, incluindo exibição gráfica e de texto, adequados para várias necessidades de exibição de informações.
• Consumo de energia: em condições normais de exibição, o consumo de energia é de apenas 0,06 W, muito inferior aos ecrãs TFT tradicionais,tornando-o adequado para aplicações com requisitos de consumo de energia rigorosos.

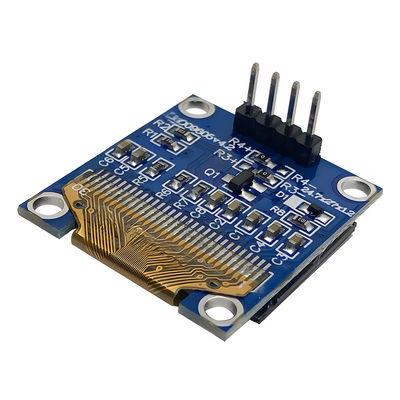

• Método de instalação: O projeto de PCB de 4 pinos permite a fixação através de procedimentos de instalação de placas de circuito padrão, proporcionando boas conexões elétricas.
• Integridade do sinal: Considerando a estabilidade e a confiabilidade da transmissão do sinal, a fiação do PCB deve ser o mais curta e direta possível para reduzir a interferência do sinal
• Projeto de dissipação de calor: os OLEDs geram calor durante a operação e o projeto de PCB deve considerar vias de dissipação de calor, como a otimização da gestão térmica através do layout ou das almofadas de dissipação de calor.
• Projeto anti-interferência: para reduzir a interferência eletromagnética (EMI), o projeto de PCB deve adoptar medidas de blindagem e filtragem adequadas.

Desenho de contorno

Definição do pin de interface

Características eletro-ópticas

Posições		Símbolo	Minha.	Tipo.	Max. - O quê?	Unidade	Observação
Luminância de funcionamento		L	80	100	-	cd/m2	Todos os pixels ligados
Consumo de energia		P	-	50	60	mW	30% de pixels ligados
Frequência do quadro		Fr	-	105	-	Hz	-
Cores Coordenadas	Azul	CIE x	0.11	0.15	0.19	CIE1931	Sala escura
		CIE e	0.21	0.25	0.29
Tempo de resposta	Levante-se.	Tr	-	10	-	nós	-
	Descomposição	Td	-	10	-	nós	-
Relação de contraste		Cr	10000:1	-	-	-	Sala escura
Ângulo de visão		θ	160	-	-	Graduação	-
Tempo de vida útil		Em cima	22000	-	-	Horas	L= 80 cd/m2
