Detalhes do produto:
|
| Produto: | 0Display OLED de 96" | Número de pixels: | pixéis 128x64 |
|---|---|---|---|
| IC do condutor: | SSD1315 ou equivalente | Modo de exibição: | Matriz passiva |
| Mostrar cor: | Monocromático (branco) | Dever de dirigir: | dever 1/64 |
| Tamanho do painel: | 24.7 x 16.6 x 1.3 (mm) | Área ativa: | 21.74 x 11.175 (mm) |
| Direção de visualização: | Todos os ângulos de vista | Interface: | SPI/I2C/8080 |
| Conexão: | Plug-in | Número de pin: | 30 pinos (pode ser personalizado) |
| Temperatura operacional.: | -40C - +70C | Temperatura de armazenamento.: | -40C - +85C |
| Tempo de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exibição OLED 128X64,Display SPI Oled,Display OLED de 30 pinos |
||
Preço por atacado Display OLED de 0,96 polegadas Introdução do produto
A tela OLED de 0,96 polegadas é um pequeno dispositivo de exibição auto-luminoso que é amplamente utilizado em vários dispositivos e instrumentos inteligentes devido ao seu peso leve, baixo consumo de energia, alto contraste,e características de grande ângulo de visãoOs ecrãs OLED de 0,96 polegadas normalmente usam chips de driver SSD1315 / SSD1306 e suportam vários modos de interface, incluindo 6800 e 8080 paralelos, SPI serial de 3 ou 4 fios e modo de interface IIC.Este tipo de ecrã tem características auto-luminosas e não requer uma iluminação de fundo, resultando em melhor desempenho de exibição, velocidade de resposta mais rápida e um ângulo de visão mais amplo.
A tela OLED de 0,96 polegadas produzida pela SAEF TECHNOLOGY é amplamente utilizada em smartphones, smartwatches, dispositivos de monitoramento de saúde, sistemas de controle industrial, consoles de jogos portáteis,e outras ocasiões que exijam pequenas e eficientes exibiçõesCom o progresso contínuo da tecnologia e o crescimento da procura do mercado, a taxa de crescimento da indústria de automóveis aumentou consideravelmente.O ecrã OLED de 96 polegadas da SAEF TECHNOLOGY deverá ser melhorado em termos de desempenho do ecrãNo entanto, com o rápido desenvolvimento da Internet das Coisas e dos dispositivos portáteis, a utilização de dispositivos móveis e de computadores não é mais uma questão de grande importância.As perspectivas de aplicação desses pequenos ecrãs OLED serão ainda mais amplas.
Com o apoio da produção em larga escala, a SAEF TECHNOLOGY controla os custos de produção e otimiza os processos de produção, resultando em custos extremamente baixos para produtos OLED de tamanho pequeno de 0,96 polegadas,satisfazer as necessidades de um grande número de utilizadores para a produção em massa.
Características
| Números | Especificações | Unidade |
| Número do modelo. | SFOS096XZ-7120AP | |
| Tamanho diagonal | 0.96 | Por centímetro |
| Resolução | 128 x 64 | Pontos |
| Área ativa | 21.740 ((W) x 11.175 ((H) | mm2 |
| Dimensão de contorno | 24.70 ((W) x 16.60 ((H) | mm2 |
| Pitch de pixel | 0.170 ((W) x 0.175 ((H) | mm2 |
| Tamanho do pixel | 0.150 ((W) x 0,150 ((H) | mm2 |
| IC do condutor | SSD1315Z | - |
| Mostrar cor | Branco | - |
| Escala cinzenta | 1 | Um pouco. |
| Interface | 4-SPI/I2C/8080 | - |
| Tipo de embalagem IC | COG | - |
| Tipo de ligação do módulo | Soldado | - |
| Espessura | 1.30 ± 0.1 | mm |
| Peso | TBD ± 10% | g |
| Função | 1/64 | - |
Desenho de contorno
Definição do pin de interface
| - Não, não. | Símbolo | Descrição |
| 1 | NC | Não há ligação. |
| 2 | C1N |
CXP/CXN-Pin para condensador de bomba de carga;Conectar uns aos outros com um condensador |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Fornecimento de energia para o circuito regulador da bomba de carga. |
| 7,10 | NC | Não há ligação. |
| 8 | VSS | Isto é um pin de terra. |
| 9 | VDD | Pin de alimentação para a operação lógica do núcleo. |
| 11 | BS1 |
Pins de selecção da interface do autocarro MCU. |
| 12 | BS2 | |
| 13 | CS | Esta é a entrada de seleção do chip. |
|
14 |
RES |
Mantenha este pin alto (ou seja, conecte-se ao VDD) durante o funcionamento normal |
|
15 |
A0 |
Este é o pin de controle Data/Command. Quando ele é puxado HIGH (ou seja, conectar-se ao VDD), os dados em D[7:0] são tratados como dados. Quando for puxado para baixo, os dados em D[7:0] serão transferidos para o registro de comando. No modo I2C, este pin atua como SA0 para a seleção de endereços de escravos. Quando for selecionada a interface serial de três fios, este pin deve estar ligado ao VSS. |
|
16 |
WR |
Este é um pin de entrada de controle de leitura / gravação conectado à interface MCU. Quando o modo de interface 8080 é selecionado, este pin será a entrada de gravação (WR#). A operação de gravação de dados é iniciada quando este pin é puxado para baixo e o chip é selecionado. |
|
17 |
RD |
Ao se conectar a um microprocessador da série 8080, este pin recebe o sinal Read (RD#). Quando for selecionada a interface serial ou I2C, este pin deve estar ligado ao VSS. |
|
18 ~ 25 |
D0 - D7 |
Estes são buses de dados bidirecionais de 8 bits a serem conectados ao bus de dados do microprocessador.D1 será a entrada de dados de série: SDIN e D2 devem ser mantidos NC. Quando o modo I2C é selecionado, D2, D1 deve ser ligado e servir como SDAout, SDAin em aplicação e D0 é a entrada de relógio serial, SCL. |
|
26 |
IREF |
Este é o pin de referência da corrente de saída do segmento. Quando for utilizado um IREF externo, deve ser ligado um resistor entre este pin e o VSS para manter a corrente IREF a 30 uA. Quando for utilizado o IREF interno, este pin deve ser mantido NC. |
|
27 |
VCOMH |
O pin do sinal COM desmarcou o nível de tensão. Um condensador deve ser ligado entre este pin e VSS.Com |
|
28 |
CCC |
A fonte de alimentação para a tensão de condução do painel. Este também é o pin de alimentação de tensão de energia mais positivo. Quando a bomba de carga está ativada, um capacitor deve ser conectado entre este pin e o VSS. |
| 29,30 | NC | Não há ligação. |
Classificação máxima absoluta
| Números | Min.. | Max.. | Unidade |
| Voltagem de alimentação ((VDD) | -Não.3 | +4.0 | V |
| Voltagem de alimentação ((VBAT)) | -Não.3 | +6.0 | V |
| Voltagem de alimentação ((VCC) | 0 | +18.0 | V |
| Temperatura de funcionamento ((TOP) | - 40 | 70 | °C |
| Temperatura de armazenamento (TST) | - 40 | 85 | °C |
Características de CC
| Números | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | |
|
Tensão de alimentação |
IC de tensão de alimentação lógica | VDD | 1.65 | 3.0 | 3.5 | V |
| Voltagem de alimentação do regulador da bomba de carga |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Funcionamento (para painel OLED) |
CCC |
7.0 |
7.5 |
8.0 |
V |
|
|
Input Voltagem |
Alta tensão | VIH | 0.8 x VDD | - | VDD | V |
| Baixa Tensão | VIL | 0 | - | 0.2 x VDD | V | |
|
Produção Voltagem |
Alta tensão | VOH | 0.9 x VDD | - | VDD | V |
| Baixa Tensão | VOL | VSS | - | 0.1 x VDD | V | |

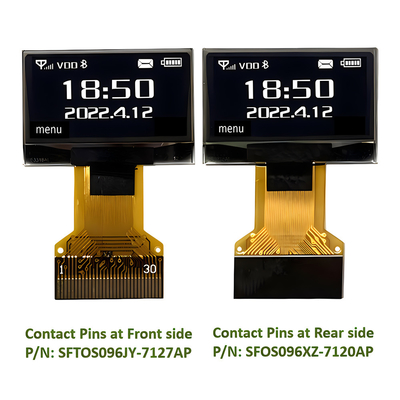

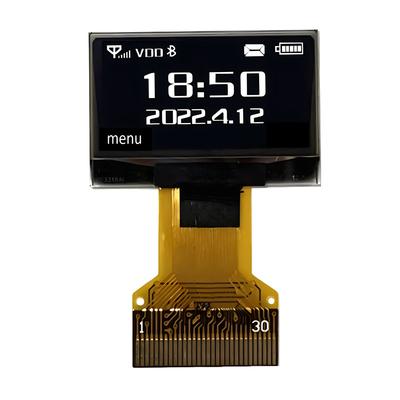

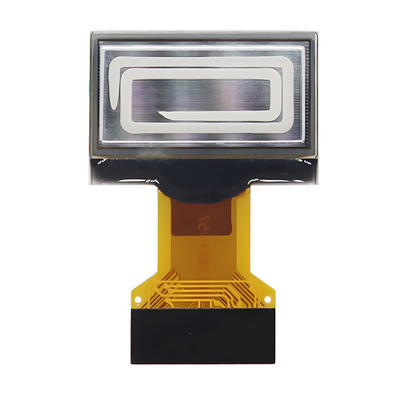

Product Imagens
Teste de fiabilidade
| - Não, não. | Ponto | Condição | Quantidade |
| 1 |
Armazenamento a alta temperatura (HTS) |
85 ± 2 °C, 200 horas | 3 |
| 2 |
Funcionamento a altas temperaturas (HTO) |
70±2°C, 96 horas | 3 |
| 3 |
Armazenamento a baixa temperatura (LTS) |
-40±2°C, 200 horas | 3 |
| 4 |
Funcionamento a baixa temperatura (LTO) |
-40±2°C, 96 horas | 3 |
|
5 |
Temperatura elevada / Armazenamento de alta umidade - O quê? |
50±3°C, 90%±3%RH, 120 horas |
3 |
|
6 |
Choque térmico (não operacional) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30min) (5min) (30min) 10 ciclos |
3 |
| 7 | Vibração (embalagem) |
10~55~10Hz, amplitude 1,5mm, 1 hora para cada direcção x, y, z |
1 Caixa |
| 8 | Caixa (embalagem) | Altura: 1 m, cada vez para 6 lados, 3 bordas, 1 ângulo | 1 Caixa |
| 9 | ESD (abrigo do produto acabado) | ±4kVR:330Ω; C:150pF 10 vezes, descarga de ar | 3 |
