Detalhes do produto:
|
| Produto: | 2.4 polegadas TN TFT LCD | Resolução: | 240*320 pixels |
|---|---|---|---|
| Ecrã táctil: | Sem | Direção de visualização: | 12H |
| Interface: | SPI | Número de pin: | 10 PINOS |
| Conexão: | Plug-in | Luminância de superfície: | 400 cd/m2 (customizável) |
| IC do condutor: | ST7789V, ILI9341 opcional | Duração de vida do LED: | 40,000 horas |
| Temperatura operacional.: | -20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo da exposição do Lcd da relação de SPI,Módulo de exibição LCD 240×320,2Módulo de exibição LCD de.4 polegadas |
||
Low Cost 2.4 polegadas QVGA TFT LCD Introdução do Produto
A Saef Technology é especializada na produção de telas de exibição TFT e telas sensíveis ao toque.Dispositivos LCD de 4 "TFT, a nossa empresa conseguiu um bom controlo e otimização dos custos dos produtos, resultando numa extremamente elevada relação custo-eficácia.
2O ecrã TFT de 4 polegadas SFTO240JY-7182AN com uma resolução de 240 × 320 pixels fornece uma exibição de imagem clara.Este modelo tem uma interface SPI e pode atingir um brilho de 400cd/m2, adaptando-se a diferentes condições de iluminação. O produto pode funcionar entre -20 °C e 70 °C e adaptar-se a várias condições ambientais. Pode ser conservado entre -30 °C e 80 °C,assegurar que a armazenagem a longo prazo não afeta o seu desempenhoEsta tela QVGA TFT de 2,4 polegadas é amplamente utilizada em vários campos, como equipamentos médicos, controle industrial, casas inteligentes e navegação de carros.O seu alto brilho (até 1000 nits) e contraste tornam-nas ainda claramente visíveis ao ar livre ou à luz solar diretaO baixo custo é uma grande vantagem do produto de matriz de 240 * 320 pontos TFT de 2,4 polegadas SFTO240JY-7182AN, tornando-o uma escolha ideal para projetos com orçamentos limitados, mas que exigem um bom desempenho de exibição.

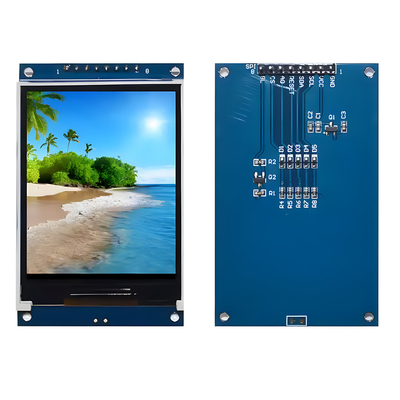

Para os desenvolvedores, o suporte de drivers para telas de exibição e bibliotecas de desenvolvimento é igualmente importante.SFTM240JY-7182AN(com PCB) suportam bibliotecas de desenvolvimento como a GFX Library para Arduino, proporcionando desempenho de exibição eficiente e processos de desenvolvimento simplificados.
Características
| Ponto | Especificações | Unidade |
| Número do modelo |
SFTO240JY-7182AN |
/ |
| Modo de exibição | Normalmente preto, transmissível. | / |
| Direção de visualização | Às 12 horas. | / |
| Cores | 262K | / |
| IC de unidade | O que é o nome do produto? | / |
| Tipo de interface | 4 Linha SPI | / |
| Esboço dimensional | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Área ativa | 36.72 ((W) x 48.96 ((H) |
mm |
| Resolução | 240 RGB ((H) x 320 ((V) | pixel |
| Pitch de pixel | 0.153 ((W) x 0.153 ((H) |
mm |
Desenho de contorno
Descrição do pin da interface
|
Não. |
Símbolo | Descrição |
| 1 | GND | Terra |
| 2 | Reinicialização | Pin de reinicialização do LCM |
| 3 | SCL | Pin de relógio em série. |
|
4 |
RS |
Registro selecionar pin RS= 1 RS = ¥0 ¥: dados de comando. |
| 5 | CS |
Chip selecionar pin (Low) |
| 6 | SDA | Introdução de dados em série |
| 7 | ODS | Saída de dados em série. |
| 8 | CCC | Fornecimento de alimentação para analógico (2.8V-3.3V) |
| 9 | LED+ | Anodo de luz de fundo |
| 10 | LED- | Cátodo de retroiluminação |
Diagrama esquemático
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação lógica | CICV | -Não.3 | 4.6 | V |
| Tensão de alimentação analógica | CCC | -Não.3 | 4.6 | V |
| Temperatura de funcionamento | Em cima | - 20 | 70 | °C |
| Temperatura de armazenamento | Tst | - Trinta | 80 | °C |
| Humidade | RH |
- Não. |
90% ((Max60C) | RH |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensão de alimentação analógica | CCC | 2.6 | 2.8 | 3.3 |
- Não. |
| Corrente de entrada | Identificação |
- Não. |
20 |
- Não. |
mA |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Voltagem para a frente | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente para a frente | Se |
- Não. |
80 |
- Não. |
mA |
| Tempo de vida útil |
- Não. |
- Não. |
40000 |
- Não. |
Horas |

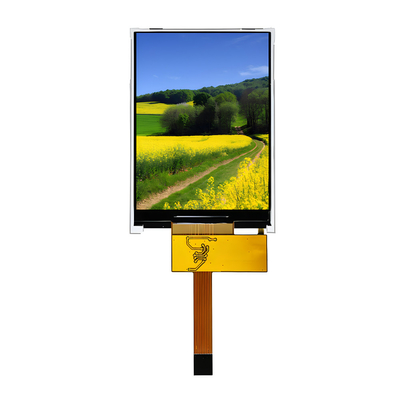

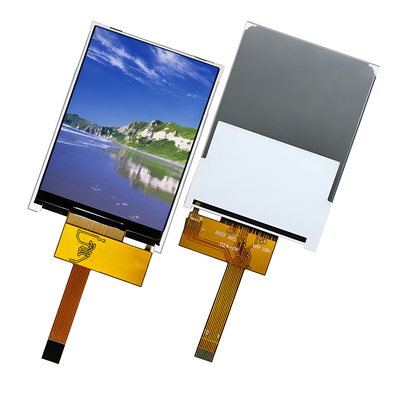

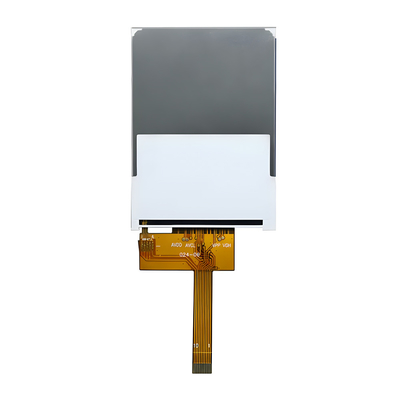

Foto do produto
Instalações e certificados
