Detalhes do produto:
|
| Produto: | 0.96 polegadas I2C OLED 4 pinos | Resolução: | pixéis 128x64 |
|---|---|---|---|
| Estrutura: | COG OLED + PCB | Interface: | I2C opcional |
| tela sensível ao toque: | Pode ser personalizado | Direção de visualização: | Todos os ângulos de visão (85/85/85/85) |
| Esboço Dim.: | 24.7 × 27 (mm) (TAMPO do PCB) | Conexão: | Pinos de metal |
| Número de pin: | 4 pinos | Temperatura operacional.: | -40°C a +85°C |
| Período de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 12864 Módulo de placa de exibição OLED,módulo da exposição de 128x64 OLED,0.96 polegadas OLED Display Board Module |
||
SFOM096YZ4-12864WB-02 Especificação.pdf
0.96 polegadas OLED interface I2C Introdução do produto
O módulo I2C de 0,96 polegadas é um pequeno módulo de exibição OLED amplamente utilizado em vários dispositivos eletrônicos.O módulo OLED I2C de 96 polegadas tornou-se uma solução de exibição ideal em produtos eletrônicos devido ao seu excelente desempenho de exibição e características de baixo consumo de energia.
Código do produto:SFOM096YZ4-12864WB-02
Tamanho do ecrã: 0,96 polegadas
Resolução: 128x64 pixels
Ângulo de visão: superior a 160 °
Opções de cores: amarelo azul, branco, azul
Necessidade de energia: 3V/5V
Tipo de sinal: sinal digital, suporta comunicação I2C
Definições de pin: GND, VDD, SCK, SDA
Intervalo de temperatura de trabalho: -40 °C a 85 °C (grau industrial)
Consumo de energia: cerca de 0,08 W quando totalmente aceso, cerca de 0,06 W
O próprio OLED de 0,96 polegadas possui tecnologia auto-luminosa, que não requer iluminação de fundo.O OLED de 96 polegadas tem um baixo consumo de energia, tornando-o particularmente adequado para dispositivos portáteis movidos a bateria.Níveis lógicos de 3 V e 5 VSuporta interface I2C, apenas dois cabos de interface de dados são necessários para completar a transmissão e controle de dados.O OLED de 96 polegadas é amplamente usado em casas inteligentes como uma tela de exibição de status para dispositivos inteligentes, bem como dispositivos portáteis inteligentes para exibir informações como tempo e dados de saúde; e exibir parâmetros-chave e assim por diante em instrumentos industriais e automação industrial.
Características
| Produto | 0.96 polegadas OLED interface I2C |
| Número do modelo | SFOM096YZ4-12864WB-02 |
| Esquema de condução | O que é a religião? 1/64 |
| Direção de visão | Todos os ângulos de visão |
| IC do condutor | SSD1315 |
| Tensão de alimentação | 3.0V |
| CCC | 12.0V |
| Interface | IIC |
| Tamanho do módulo | 24.70 (L) x27.0 (W) mm (tamanho do PCB) |
| Área de observação | 22.74 ((L) x 11,86 (W) mm |
| Área ativa | 21.74 (L) x 10,86 (W) mm |
| Pitch de ponto | 00,154 (W) x 0,154 (H) mm |
| Tamanho do ponto | 0.17 ((W) x 0,17 ((H) mm |
Desenho de contorno
Definição do pin de interface
| Não. | Símbolo | Descrições |
| 1 | GND | Base do Circuito Lógico |
| 2 | VDD | Fornecimento de energia para a lógica |
| 3 | SCK | Entrada de relógio em série. |
| 4 | SDA | Entrada de dados em série. |
Características ópticas
| Características | Símbolo | Condições | Min. | Tipo | Max. | Unidade | |
|
Brilho (VCC fornecido externamente) |
Lbr | Nota 5 | 90 | - | - | cd/m2 | |
|
Brilho (VCC gerado por DC/DC interno) |
Lbr | Nota 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (branco) | (x) (y) | CIE 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Contraste do quarto escuro | CR | - | 2000:1 | - | |||
| Ângulo de visão | - | Grátis | - | grau | |||

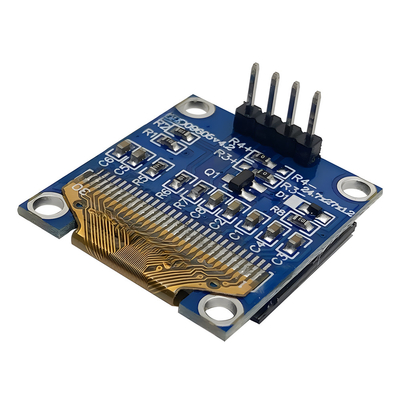

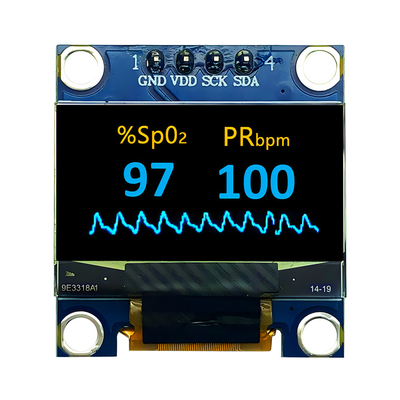

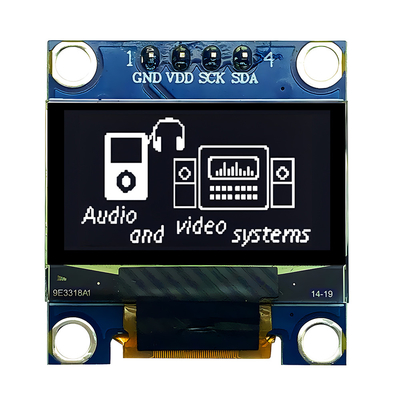

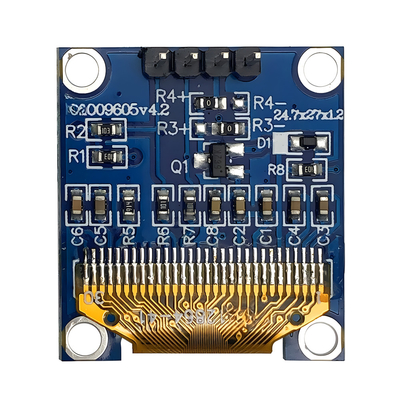

0.96 polegadas OLED interface I2C Imagem do produto
Conteúdo dos ensaios de fiabilidade
| Ponto | Condições | Critérios | |
| Operação a altas temperaturas | 70°C, 240 horas |
As funções operacionais funcionam. |
|
| Operação a baixa temperatura | - 40°C, 240 horas | ||
| Armazenamento a alta temperatura | 85°C, 240 horas | ||
| Armazenamento a baixa temperatura | - 40°C, 240 horas | ||
| Operação a altas temperaturas/umidade | 60°C, 90% RH, 120 horas | ||
| Choque térmico |
- 40°C-> 85°C, 24 ciclos 60 minutos de permanência |
||
