Detalhes do produto:
|
| Produto: | Padrão 128x64 LCM | Resolução: | 128X64 pontos |
|---|---|---|---|
| Ver direção: | Às seis horas. | Tipo de LCD: | FSTN, positivo |
| Tipo do polarizador: | Transflective | Tamanho do módulo: | 40.0L×28.0W×4.5H (máximo) |
| área de observação: | 37.0×20.0 (mm) | IC do condutor: | ST7567 |
| Número de pin: | 28 pinos | Interfaces: | Uma unidade MPU da série 6800 ou da série 8080 |
| temperatura de funcionamento: | -20°C a +70°C | Tensão de alimentação: | 3.3V ((Valor típico) |
| Tempo de vida: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 128x64 pixels COG LCD,3.3v COG LCD,FSTN LCD COG positivo |
||

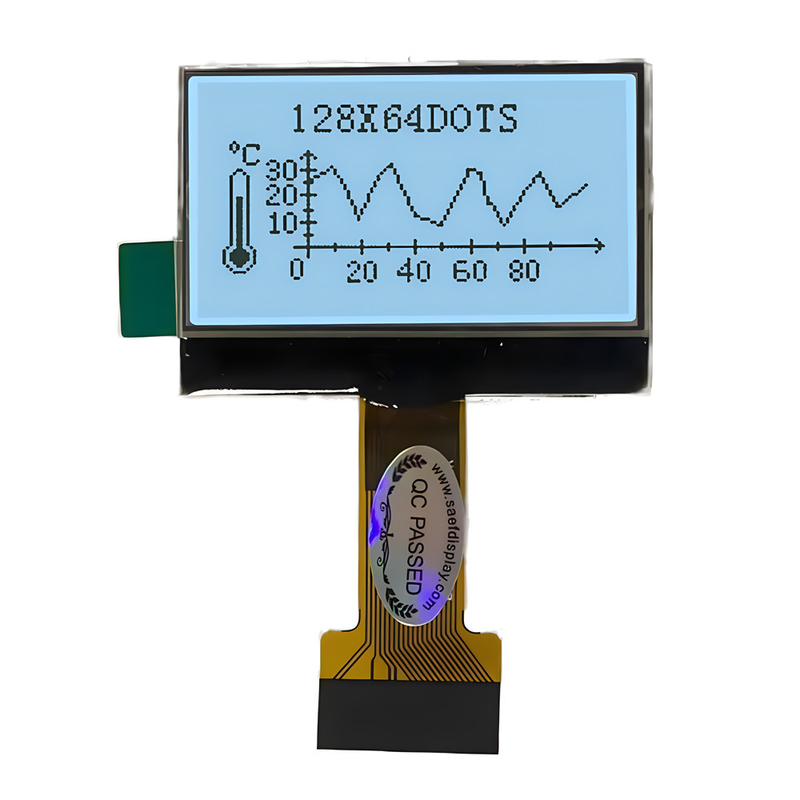

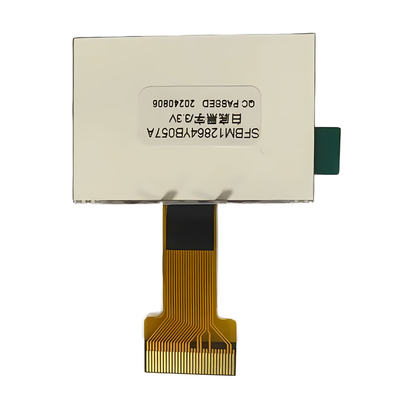

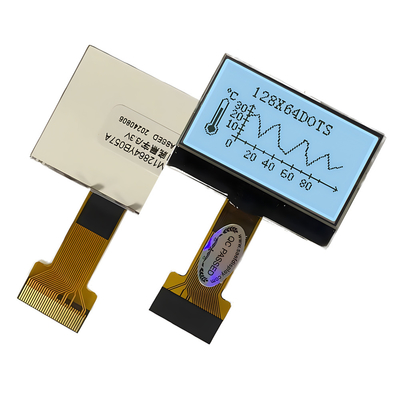

Modulo COG 128X64 Pixel FSTN Positivo 3.3v Introdução ao produto
O LCD COG 128x64 é um módulo gráfico de matriz de pontos extremamente amplamente utilizado, graças ao seu baixo custo, facilidade de uso e facilidade de programação.A SAEFDISPLAY oferece mais de 1000 tamanhos diferentes (VA) de produtos padrão para os clientes escolherem, poupando-lhes altos custos de ferramentas. Por favor, entre em contato com a nossa equipe de vendas para especificações. O positivo FSTN COG LCD pode ser equipado com luz de fundo de diferentes cores, tais como amarelo, verde, branco, laranja,No ecrã LCD negativo 128x64 COG, também podem ser adicionadas luz branca, azul e outras cores,que pode melhorar muito o contraste e a gama de ângulos de visão da tela de exibição.
Características
Especificações mecânicas
| Ponto de referência | Especificações | UNIT |
| Dimensão do módulo ((L×W×H) | 40.0L x 28.0.0W×4,5 (máximo) H | mm |
| Área de visualização ((W×H) | 37.0 x 20.0 | mm |
| Área eficaz | 128×64 | ponto |
| Dot Pitch ((W×H)) | 0.27x0.27 | mm |
| Tamanho do ponto ((W × H) | 0.245 x 0.245 | mm |
Desenho
Definição de pin
| Ponto de referência | SÍMBOLO | Nível | Função |
| 1 | VDD | +3,3V | Fornecimento de energia para a lógica |
| 2 | C86 | H/L | H:6800 Paralelo L:8080 Paralelo |
| 3 | VSS | 0V | Terra de potência |
| 4 | V0 | - Não. |
Conecte um condensador entre este terminal e o terminal VSS |
| 5 | V1 | - Não. | |
| 6 | V2 | - Não. | |
| 7 | V3 | - Não. | |
| 8 | V4 | - Não. | |
| 9 | CAP2- | - Não. | Conectar um condensador entre este terminal e o terminal CAP2 + |
| 10 | CAP2+ | - Não. | Conectar um condensador entre este terminal e o terminal CAP2- |
| 11 | CAP1- | - Não. | Conectar um condensador entre este terminal e o terminal CAP1- |
| 12 | CAP1+ | Conecte um condensador entre este terminal e o terminal CAP1 + | |
| 13 | CAP3+ | - Não. | Conectar um condensador entre este terminal e o terminal CAP1- |
| 14 | VoUT | Conectar um condensador entre este terminal e o terminal VSS ou VDD | |
| 15 | VSS | 0V | Terra de potência |
|
16 ~ 23 |
D7~D0 |
H/L |
Bus de dados bidirecional de 8 bits |
|
24 |
/RD |
H/L |
8080 Paralelo:O autocarro de dados está em um estado de saída quando este sinal é L. 6800 Paralle: Este é o terminal de entrada do relógio habilitado da MPU da série 6800. |
|
25 |
/WR |
H/L |
8080 Paralelo:Os sinais do autocarro de dados estão fixados na borda ascendente do sinal /WR. 6800 Paralelo:H:Ler L:Escrever |
| 26 | A0 | H/L |
H: Indica que D0 a D7 são dados exibidos. L: Indica que D0 a D7 são dados de controlo. |
| 27 | /RES | H/L | A operação de reinicialização é realizada pelo nível de sinal /RES |
| 28 | CS1 | L | Chip selecionar sinal |
Limite máximo absoluto
| Posições | Símbolo | Min. | Max. | Unidade | Condição |
| Tensão de alimentação | VDD | 2.5 | 3.6 | V | Vss=0V |
| Voltagem de entrada | Vinho | 0 | VDD | V | Vss=0V |
| Temperatura de funcionamento | Em cima | - 20 | + 70 | °C | Não há condensação |
| Temperatura de armazenamento | Tst | - Trinta | + 80 | °C | Não há condensação |
Características da luz de fundo (Color: Branco)
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Condição |
| Voltagem para a frente | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| Luminância | Lv | 280 | 350 | 420 | cd/m2 | |
| Número de LED | - | - | 3 | - | Peça | - |
| Modo de ligação | P | - | Paralelo | - | - | - |
