Detalhes do produto:
|
| Produto: | Display OLED de 1,5 polegadas | Resolução: | 128 x 128 |
|---|---|---|---|
| Tipo de vidro: | OLED | Óptica: | Todos os ângulos de visão 80/80/80/80 |
| Interface: | I2C, SPI, 6800, 8080 Opcional | Esboço Dim.: | 33.9 (W) x 37,3 (H) x 1,45 (T) mm |
| Área ativa: | 26.86 (W) x 26,86 (H) mm | temperatura de funcionamento: | -30°C a +80°C |
| Número de pin: | 25 pinos | Controlador: | SH1107 ou equivalente |
| Modo de Acionamento: | 1/128 Ciclo de trabalho | Conector: | COG+FPC |
| Relação de contraste: | 2000: 1 (Contraste do quarto escuro) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Módulo de exibição OLED de 0,5 polegadas,Módulo de exibição OLED de 128x128 |
||
1.5 polegadas OLED, 128x128 pontos 1,5 polegadas OLED Display Introdução do produto
SAEF Technology SFOS150JY-7175AN é um ecrã OLED de 1,5 polegadas (diodo emissor de luz orgânico) com resolução de 128x128 pontos.Suporta o 6800 e o 8080 de 8 bitsA SAEF fornece versões ZIF FPC e Hotbar para que os clientes escolham o módulo adequado para a sua aplicação.
SFOS150JY-7175AN é um display OLED de estrutura COG Este módulo OLED é leve, de baixa potência e muito fino, é adequado para dispositivos de parede / medidor, aplicações domésticas, sistema POS, sistema Cloud / IoT,instrumentos de mão, dispositivos tecnológicos inteligentes, sistemas energéticos, automóveis, sistemas de comunicação, instrumentos médicos, etc. O módulo OLED pode funcionar a temperaturas compreendidas entre -30°C e +80°C;Temperaturas de armazenamento entre -40°C e +85°C.
Os ecrãs gráficos OLED da SAEF Technology estão disponíveis em três estruturas mecânicas, incluindo a tecnologia de matriz passiva COB, COG e TAB.Resolução OLED gráfica monocromática disponível em ecrã gráfico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, OLED display 128x64, OLED 128x128, e 256x64 OLED display.Os ecrãs gráficos OLED da gama de produtos SAEF possuem controladores e interfaces integrados que incluem paralelasEstes módulos de display OLED têm tensões de 3V ou 5V dependendo da resolução/cor.
A SAEF oferece uma ampla gama de módulos de exibição OLED em tamanhos de 0,42 "a 5,5" OLED, como 0,42" micro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.Display OLED de 96", 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, e soluções de design personalizado.
DADOS FÍSICOS
| - Não, não. | Números | Especificações | Unidade |
| 1 | Tamanho diagonal | 1.50 | Por centímetro |
| 2 | Resolução | 128 * 128 | Pontos |
| 3 | Área ativa | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | Dimensão de contorno | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | Pitch de pixel | 0.210 ((W) * 0.210 ((H) | mm |
| 6 | Tamanho do pixel | 0.185 ((W) * 0,185 (H) | mm |
| 7 | IC do condutor | SH1107G-02 | - |
| 8 | Mostrar cor | Branco | - |
| 9 | Escala cinzenta | 1 | Um pouco. |
| 10 | Interface | Paralelo / SPI / IIC | - |
| 11 | Tipo de embalagem IC | COG | - |
| 12 | Tipo de ligação do módulo | ZIF | - |
| 13 | Espessura | 1.45±0.1 | mm |
| 14 | Peso | TBD | g |
| 15 | Função | 1/128 | - |
1.5 polegadas OLED, 128x128 pontos 1,5 polegadas OLED Display Desenho do produto
Classificações máximas absolutas
| Números | Minha. | Max. - O quê? | Unidade | Observação |
| Voltagem de alimentação ((VDD) (VDD) | -Não.3 | +3.6 | V | Capacidade máxima de classificação IC |
| Voltagem de alimentação (VPP) (VPP) | -Não.3 | +17 | V | Capacidade máxima de classificação IC |
| Temperatura de funcionamento ((TOP) | - Trinta | 80 | °C |
- |
| Temperatura de armazenamento (TST) (TST) | - 40 | 85 | °C |
Características elétricas
| Números | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | |
|
Tensão de alimentação |
IC de tensão de alimentação lógica | VDD | 1.65 | 3.0 | 3.5 | V |
| Funcionamento (para painel OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Voltagem de entrada |
Alta tensão | VIH | 0.8 * VDD |
- |
VDD | V |
| Baixa Tensão | VIL | VSS |
- |
0.2 * VDD | V | |
|
Tensão de saída |
Alta tensão | VOH | 0.8 * VDD |
- |
VDD | V |
| Baixa Tensão | VOL | VSS |
- |
0.2 * VDD | V | |
Características eletro-ópticas
| Números | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Observação | |
| Luminância de funcionamento | L | 80 | 100 | - | cd/m2 | 100% de pixels ligados | |
| Consumo de energia | P |
- |
120 | 150 | mW | 30% de pixels | |
| Frequência de quadros | Fr |
- |
100 |
- |
Hz |
- |
|
| Coordenadas de cor | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Sala escura |
|
| CIE e | 0.29 | 0.33 | 0.37 | ||||
| Tempo de resposta | Levante-se. | Tr | - | 10 | - | nós | - |
| Descomposição | Td | - | 10 | - | nós | - | |
| Relação de contraste | Cr | 10000:1 |
- |
- |
- |
Sala escura | |
| Ângulo de visão | △θ | 160 |
- |
- |
Graduação |
- |
|
| Tempo de vida útil | Em cima | 20,000 |
- |
- |
Horas | L= 100 cd/m2 | |

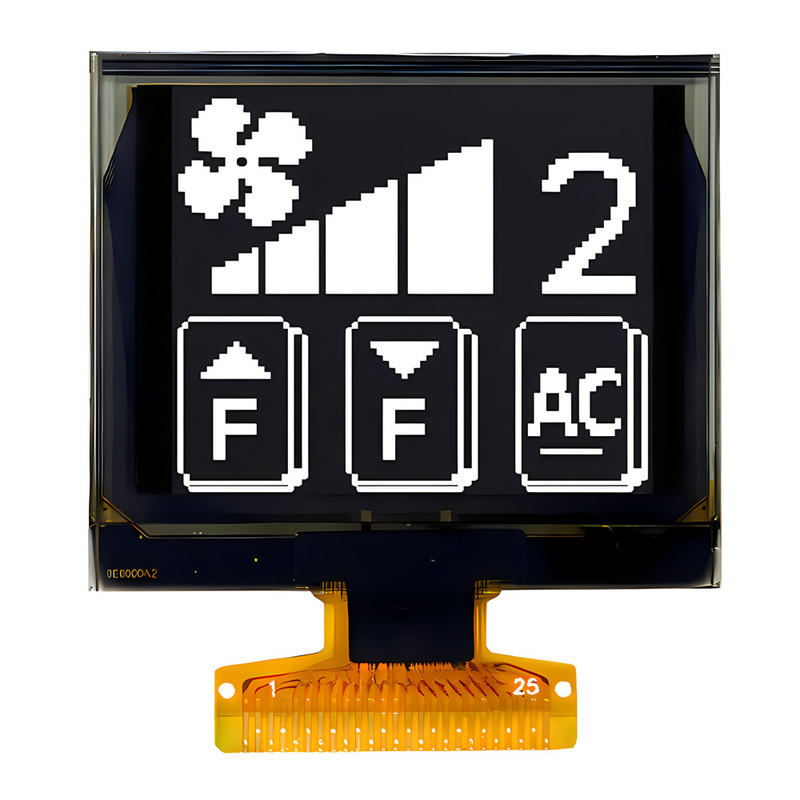

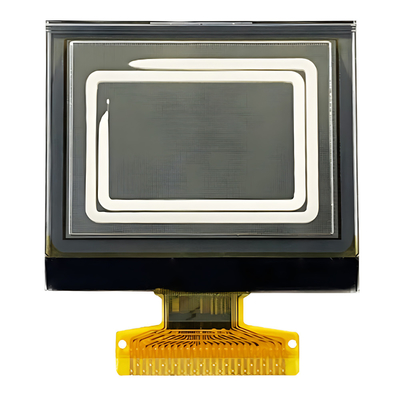

1.5 polegadas OLED, 128x128 pontos 1,5 polegadas OLED Display Imagem do produto
