Detalhes do produto:
|
| Produto: | 1.45 polegadas Full Color OLED | Resolução: | 160x128 pixels |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Interface: | 8 bits 68XX/80XX Paralelo, SPI de 4 fios, I2C |
| Mostrar cor: | Cor completa | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 350,80 x 30,80 x 1,60 (mm) | Área ativa: | 28.78 x 23.024 (mm) |
| Pitch de pixel: | 00,06 x 0,18 (mm) | temperatura de funcionamento: | -40°C a +70°C |
| Temperatura de armazenamento.: | -40°C a +85°C | IC do condutor: | SSD1333 |
| Voltagem de alimentação para lógica: | 1.65 - 3,5 V | Número de pin: | 30 pinos |
| Função: | 1/128 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display OLED de 160x128 pixels,1Display OLED de 45 polegadas,Display OLED de 30 pinos |
||
1.45 polegadas AMOLED 160x128 pontos 30 pinos Introdução do produto
SFOS145TW-7100AN é um display OLED colorido. OLED (Organic Light Emitting Diode) é uma tecnologia de nova geração com imagens mais brilhantes, mais claras e velocidade de resposta mais ágil.Display OLED SFOS145TW-7100AN de 45 polegadas composto por 160 x 128 pontos monocromáticosEste módulo OLED é leve, de baixo consumo de energia, de tamanho pequeno e tem diferentes interfaces para escolher; é a interface SPI, paralela e I2C padrão.
O tamanho da área efetiva (diagonal) deste produto SFOS145TW-7100AN é de 1, 45 polegadas, o tamanho do módulo é de 35, 80 x 30, 80 x 1, 60 (mm), e o tamanho da área efetiva é de 28, 78 x 23, 024 (mm).O ecrã OLED de 45 polegadas está equipado com IC SSD1333 e tem uma alta relação de contraste de 20000:1A gama de tensão da fonte de alimentação lógica é de 1,65V-3,5V, com um valor típico de 3V. É muito adequado para aplicações como equipamentos médicos, sistemas POS, produtos de limpeza, aplicações domésticas,instrumentos industriais, automação, sistemas de exibição audiovisual, produtos de cuidados pessoais, aparelhos domésticos, monitores de automóveis, monitores dinâmicos de informação, etc.
Especificações de exibição
1) Modo de exibição: Matriz passiva
2) Display Color: 262.144 cores (máximo)
3) Função de condução: 1/128 Função
Especificações mecânicas
1) Esboço: De acordo com o esboço anexo
2) Número de pixels: 160 (RGB) × 128
3) Tamanho do módulo: 35,80 × 45,30 × 1,60 (mm)
4) Tamanho do painel: 35,80 × 30,80 × 1,60 (mm) incluindo polarizador anti-reflexo
5) Área ativa: 28,78 × 23,024 (mm)
6) Pitch dos pixels: 0,06 × 0,18 (mm)
7) Tamanho dos pixels: 0,04 × 0,164 (mm)
8) Peso: TBD (g) ± 10%
1.45 polegadas AMOLED 160x128 pontos 30 pinos desenho do produto
Definição de pin
| Número do PIN. | Símbolo | O/O | Função | ||||||||||||||||||||||||
| Fornecedor de energia | |||||||||||||||||||||||||||
| 22 | VDD | P |
Fornecimento de energia para o circuito lógico central Este é um pin de alimentação de tensão que é regulado internamente a partir de VCI. Um capacitor deve ser conectado entre este pin e VSS em todas as circunstâncias. |
||||||||||||||||||||||||
| 5, 25 | CCC | P |
Fornecimento de energia para o painel OEL Este é o pin de alimentação de tensão mais positiva do chip. fonte externa. |
||||||||||||||||||||||||
| 23 | VSS | P |
Fundamento do sistema OEL Este é um pin de terra. Ele também atua como uma referência para os pinos lógicos, as tensões de condução OEL e os circuitos analógicos. Ele deve ser conectado à terra externa. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
Base do circuito analógico Estes são os pinos de terra analógicos, devem ser ligados ao VSS externamente. |
||||||||||||||||||||||||
| Motorista | |||||||||||||||||||||||||||
| 24 | IREF | Eu... |
Referência atual para ajuste de brilho Este pin é o pin de referência de corrente do segmento. Um resistor deve ser conectado entre este pin e o VSS. Configure a corrente em 12,5 μA no máximo. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
Nível de tensão de saída elevado para sinal COM Este pin é o pin de entrada para o alto nível de tensão de saída para sinais COM. O condensador de tântalo deve ser ligado entre este pin e o VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
Voltagem de saída Nível baixo para sinal SEG Este é o alfinete de referência da tensão do segmento. Quando não for utilizado o VSL externo, este pin deve ser deixado aberto e o diodo ligado à terra. |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | França | O |
Sinais de desencadeamento de freqüência de quadro Este pin enviará um sinal que pode ser usado para identificar o estado do condutor. |
||||||||||||||||||||||||
| Interface | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Eu... |
Protocolo de comunicação Selecionar Estes pinos são entrada de seleção da interface MCU. |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| SPI de 4 fios | 0 | 0 | |||||||||||||||||||||||||
| 8 bits 68XX paralelo | 0 | 1 | |||||||||||||||||||||||||
| 8-bit 80XX paralelo | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Eu... |
Reinicialização de energia para controlador e condutor Este pin é a entrada de sinal de redefinição. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal. |
||||||||||||||||||||||||
| 18 | CS# | Eu... |
Selecionar chip Este pin é a entrada de seleção do chip. O chip é habilitado para comunicação MCU apenas quando o CS# é baixado. |
||||||||||||||||||||||||
|
19 |
D/C# |
Eu... |
Dados/Comando de Controlo Este pin é o pin de controle de dados/comando. Quando o pin é puxado para cima, a entrada em D7 ~ D0 é tratada como dados de exibição.A entrada em D7~D0 será transferida para o registo de comando. Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SDIN são tratados como dados. Quando for selecionado o modo serial de três fios, este pin deve estar ligado ao VSS. Para relações detalhadas com os sinais de interface da MCU, consulte os Diagramas de Características de Tempo. |
||||||||||||||||||||||||
| Interface | |||
|
14 |
E/RD# |
Eu... |
Leia/Escreva Ativar ou Ler Este pin é a entrada da interface MCU. Ao interagir com um microprocessador da série 68XX, este pin será usado como o sinal Enable (E).A operação de leitura/escrita é iniciada quando este pin é puxado para cima e o CS# é puxado para baixo. Ao se conectar a um microprocessador 80XX, este pin recebe o sinal Read (RD#). Quando for selecionado o modo serial, este pin deve estar ligado ao VSS. |
|
15 |
R/W# |
Eu... |
Ler/Escrever Selecionar ou Escrever Este pin é a entrada da interface do MCU. Ao interagir com um microprocessador da série 68XX, este pin será usado como entrada de seleção de leitura / escrita (R / W #).Puxe este pin para High para o modo de leitura e puxe-o para Low para o modo de escrita. Quando o modo de interface 80XX é selecionado, este pin será a entrada de gravação (WR#). Quando for selecionado o modo serial, este pin deve estar ligado ao VSS. |
|
6 ~ 13 |
D7~D0 |
O/O |
Bus de entrada/saída de dados do host Estes pinos são de 8 bits bi-direcional de bus de dados para ser conectado ao microprocessador de bus de dados.D1 será a entrada de dados serial SDIN e D0 será a entrada de relógio serial SCLK. Os pinos não utilizados devem ser ligados ao VSS, com excepção do D2 em modo serial. |
| Reserva | |||
|
1, 30
|
NC | - |
Pin reservado (pin de suporte) Os pinos de apoio podem reduzir as influências das tensões sobre os pinos de função. Estes pinos devem ser ligados à terra externa como o circuito de proteção ESD. |
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
| Tensão de alimentação para funcionamento | VDD | -Não.3 | 4 | V |
| Tensão de alimentação para pinos de E/S | VDDIO | -Não.3 | 4 | V |
| Tensão de alimentação para exibição | VDDH | -Não.3 | 15 | V |
| Temperatura de funcionamento | TOP | - 40 | 70 | .C |
| Temperatura de armazenamento | TSTG | - 40 | 85 | .C |
| Tempo de vida (100 cd/m2) | 10,000 | - | Horário |
Características ópticas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
| Brilho | Lbr | Nota 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (branco) | (x) (y) | CIE 1931 | 0.260.29 | 0.300.33 | 0.340.37 | |
| C.I.E. (vermelho) | (x) (y) | CIE 1931 | 0.620.28 | 0.660.32 | 0.70.36 | |
| C.I.E. (verde) | (x) (y) | CIE 1931 | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| C.I.E. (Azul) | (x) (y) | CIE 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| Contraste do quarto escuro | CR | - | > 10,000:1 | - | ||
|
Ângulo de visão |
-
|
Grátis |
-
|
grau |

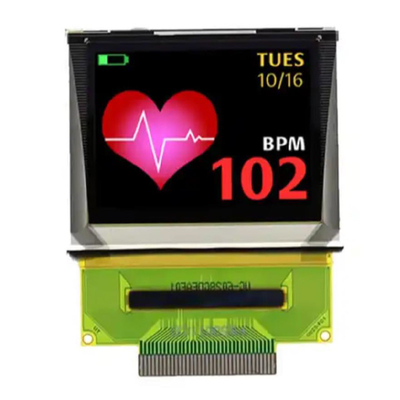

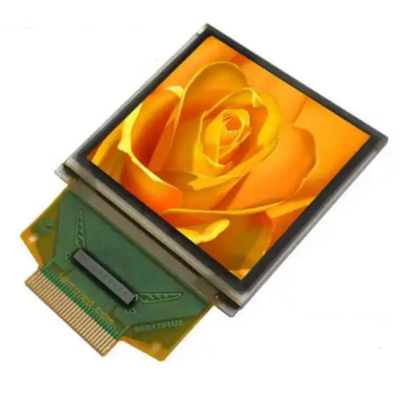

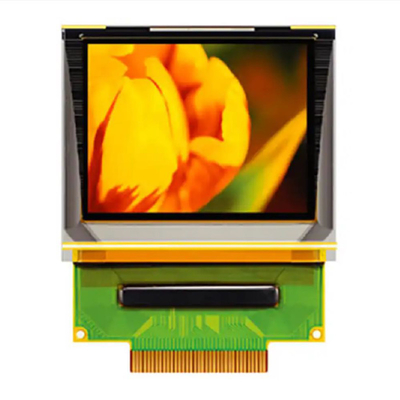

1.45 polegadas AMOLED 160x128 pontos 30 pinos Imagem do produto
