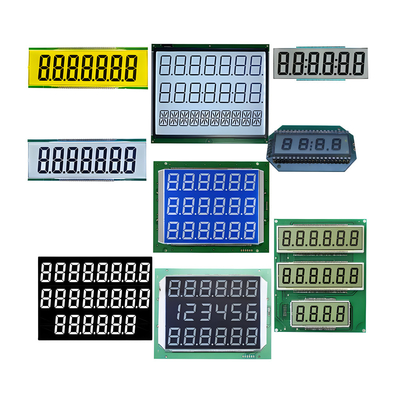

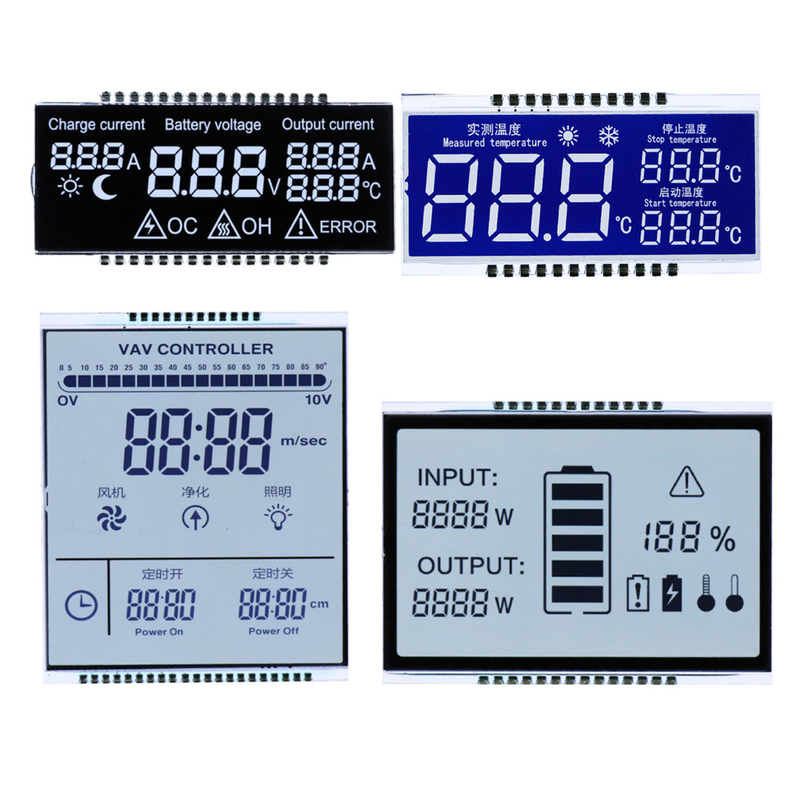

Detalhes do produto:
|
| Produto: | Display LCD personalizado | Modo de exibição: | Positivo, Transflectivo/Reflectivo |
|---|---|---|---|
| Condição de condução: | Direção múltipla | Tensão de funcionamento: | 3,0 v |
| Óptica: | Todos os ângulos de vista | Tipo de exibição: | TN HTN |
| Tamanho: | 2.4 polegadas ou feito sob medida | Iluminação de fundo: | Branco / Ambar / Azul / Amarelo |
| temperatura de funcionamento: | -30°C a +80°C | Temperatura de armazenamento.: | -40°C a +90°C |
| Conexão: | ligação de pinos metálicos | Conformidade: | Compatível com o REACH & RoHS |
| Garantia: | Um ano | Tempo de resposta: | 0,1 Senhoras |
| Destacar: | Painel de exibição LCD de segmento HTN,Painel de exibição LCD de segmento refletor,Painel de exibição LCD de segmento personalizado |
||
Descrição
O painel LCD TN mais simples consiste em dois polarizadores, dois substratos de vidro com eletrodos transparentes, ITO (óxido de estanho de ínio),e uma fina camada de material de cristal líquido colocada entre os elétrodos.
Quando a tensão é desligada, a luz natural da fonte de luz torna-se luz polarizada através do polarizador superior.Ele gira junto com a camada de cristal líquido torcido girar 90 graus para chegar ao polarizador inferior através do vidro inferiorDevido à luz de polarização ser paralela ao polarizador inferior, através do polarizador, podemos ver luz (pixels brancos ou cinzentos).
Quando a tensão é ligada, as moléculas de cristal líquido ficam perpendiculares à superfície do vidro e perdem a sua distorção sob a ação de um campo elétrico.Quando a luz polarizada encontra uma camada de cristal líquido nemático, mantém a sua transparência original sem distorção Devido à posição vertical da luz linear e do polarizador inferior, ele será bloqueado pelo polarizador inferior.Nós realmente vimos luz (pixels pretos)
Em resumo, entendemos que:
Porque é que chamamos TN distorcido de exibição porque ele distorce 90 graus,
Temos uma exibição positiva acima, que é um caractere preto sobre um fundo branco ou cinza.
Existem dois modos para painéis de vidro: modo positivo (fondo branco/cinzento com texto preto) ou modo negativo (fondo preto com texto branco/cinzento).A razão pela qual o TN LCD não pode obter um fundo branco de papel é que a polarização trunca a maior parte da luz, e apenas 20% a 40% da luz pode passar através do TN LCD.
1 Modo de exibição:VA/TN/TRANSMISSIVO/NEGATIVO
2 Condição de condução: 1/8Duty, 1/4Bias,5.0V
3 Direção de visão:6- Às 9h.
4 Temperatura de funcionamento: -30°C a 80°C
5 Temperatura de armazenagem: -40°C a 90°C
6 Conector: PIN
Tipo de LCD: VA ((NBT/EBN/IBN),TN, HTN, STN, FSTN, FFSTN/DFSTN
Polarizador: Transflector, Transmissor, Reflector, Anti-Relâmpago, Anti-UV
Histórico: cinza, amarelo-verde, azul, preto, branco
Direção de visão: 6:00, 12:00, 3:00, 9:00, Personalização
Temperatura de funcionamento: 0 °C a 50 °C, -20 °C a +70 °C, -30 °C a +80 °C, -30 °C a +85 °C, Personalização
Temperatura de armazenamento: -10 °C a +60 °C, -20 °C a +70 °C, -30 °C a +80 °C, -40 °C a +90 °C, Personalização
Método de accionamento estático: 1/2 dever para 1/16 dever, 1/2 Bias para 1/5 Bias
Votação ((VOP): 1,5 V a 5,0 V
Conector/conexão: PIN de metal, borracha/zebra, vedação térmica, cabo plano ((FPC)
Pitch do PIN Metal: 1,27 mm, 1,5 mm, 1,8 mm, 2,0 mm, 2,54 mm
Espessura do vidro: 2,8 mm, 1,1 mm, 0,7 mm, 0,55 mm
Impressão de seda: sem, com 1 a 4 cores
Luz solar legível
Controle de qualidade: testados rigorosamente um por um para garantir que todos os produtos sejam da melhor qualidade
Cada item foi verificado e em boas condições antes do envio
Garantia: 12 meses
Provas disponíveis
Vantagem Preço competitivo, entrega rápida, excelente serviço pós-venda
Método de pagamento: T/T, Western Union, alibaba, paypal
Condições de expedição: EX-WORKS,
Local de origem: GuangDong, China
Aplicações Eletrônicos de Consumo: Calculador, Timer, Display Meter, aquecedor de água, congelador, dicionário eletrônico, POS, etc.
Equipamentos industriais: osciloscópio, multimetro digital, calibre Vernier, etc.
Equipamento médico: Pressômetro, analisador, máquina de respiração, etc.
Aplicações automotivas/de automóveis/de veículos
Teste de fiabilidade
| Ponto de ensaio | Condição de ensaio |
|
Armazenamento a alta temperatura e humidade
|
60°C, 90%RH, 48 horas; |
|
Armazenagem a baixa temperatura
|
-10°C, 48 horas |
|
Armazenagem a alta temperatura
|
+60°C, 48 horas |
|
Operar a baixa temperatura
|
0°C, 48 horas, tensão especificada |
|
Operar a altas temperaturas
|
+50°C, 48 horas, tensão especificada |

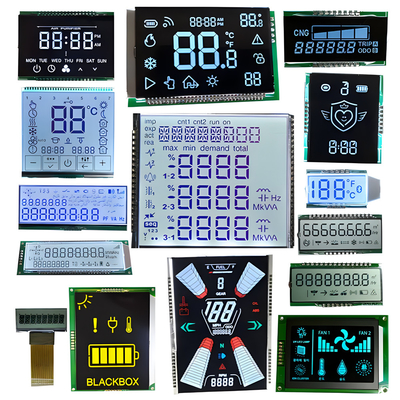

Produtos apresentados
