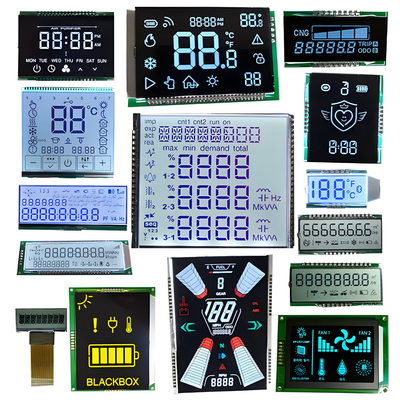

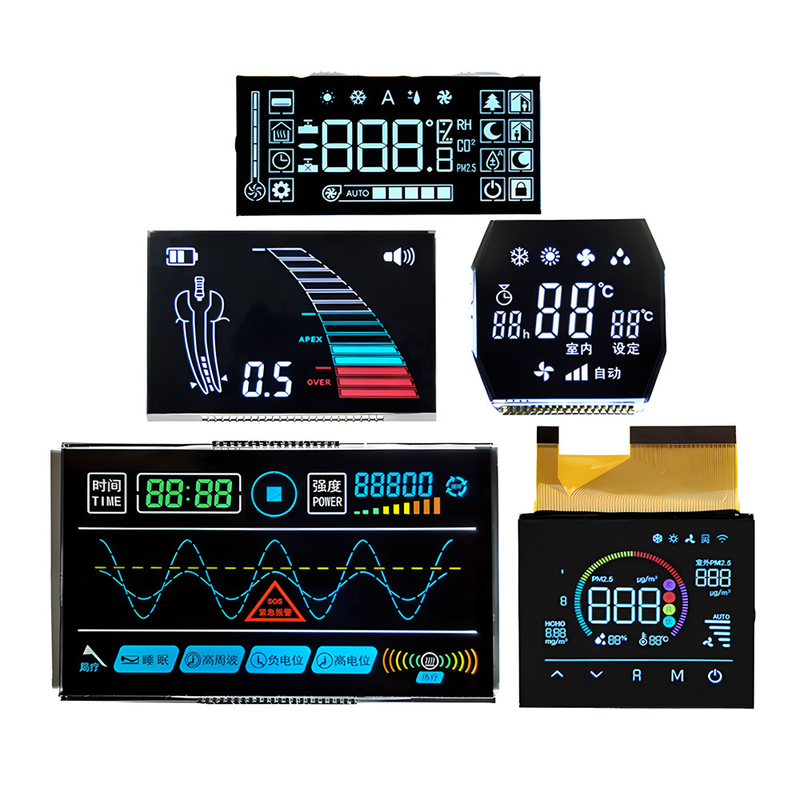

Detalhes do produto:
|
| Produto: | Painel LCD TN HTN personalizado | Modo de exibição: | Positivo, Transflectivo/Reflectivo |
|---|---|---|---|
| Condição de condução: | Direção múltipla | Tensão de funcionamento: | 3,0 v |
| Óptica: | Todos os ângulos de vista | Tipo de exibição: | TN HTN |
| Tamanho: | 2.4 polegadas ou feito sob medida | Iluminação de fundo: | Branco / Ambar / Azul / Amarelo |
| temperatura de funcionamento: | -30°C a +80°C | Temperatura de armazenamento.: | -35°C a +85°C |
| Conexão: | ligação de pinos metálicos | Conformidade: | Compatível com o REACH & RoHS |
| Garantia: | Um ano | Tempo de resposta: | 0,1 Senhoras |
| Destacar: | Ecrã de exibição LCD de medidores de eletricidade,Ecrã LCD TN HTN,ecrã LCD personalizado |
||
Características
1 Modo de exibição:TN/TRANSMISSIVO POSITIVO
2 Condição de condução: 1/4Duty, 1/3Bias,5.0V
3 Direção de visão:6- Às 9h.
4 Temperatura de funcionamento: de 30°C a 80°C
5 Temperatura de armazenagem: -40°C a 90°C
6 Conector:PIN
Classificação máxima absoluta
| - Não, não. | Ponto | Classificação | Unidade | Condições |
| 1 |
Tensão máxima AC aplicada
|
10 | V | 1 hora |
| 2 |
Voltagem de corrente contínua aplicada limitada
|
30 | Mv | 100 horas |
| 3 |
Intervalo de temperatura de funcionamento
|
-30+80 | °C |
Sem condensação
|
| 4 |
Intervalo de temperatura de armazenamento
|
-40+90 | °C |
Sem condensação
|
Características eletro-ópticas
| Não |
Ponto de referência
|
Símbolo
|
TEMP ((°C)
|
Classificação |
Unidade
|
Notas
|
||||
|
Min.
|
Tipo
|
Max.
|
||||||||
| 1 |
Tensão de funcionamento |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Nota 1 | ||
| 2 |
Tempo de resposta
|
Hora de subir.
|
Tr | 25 | 100 | ms | Nota 2 | |||
|
Tempo de Outono
|
Tf | 25 | 150 | |||||||
| 3 |
Frequência de funcionamento |
fF | 25 | 75 | Hz | |||||
| 4 |
Taxa de contraste |
Cr | 25 | 2 | 5 | Nota 3 | ||||
| 5 |
Direção de visualização |
6- Às 9h. | Nota 4 | |||||||
| 6 |
Ângulo de visão Cr ≥ 2
|
12H = 90° | θup | 25 | 5 | Deg | Nota 4 | |||
| 6H f = 270° | θ para baixo | 40 | ||||||||
| 3H f = 0° | θesquerda | 30 | ||||||||
| 9H f = 180° | θdireito | 30 | ||||||||
| 7 |
Consumo atual |
É | 25 | 3.0 | μA | Nota 5 | ||||
Vantagens dos monitores LCD segmentados:
baixo custo
Em comparação com outras tecnologias de ecrãs LCD, os ecrãs segmentados fornecem uma solução personalizada de baixo custo para aplicações em larga escala.
Alto contraste
De acordo com o desenho, o ecrã de exibição segmentado exibe o contraste dinâmico entre os elementos visíveis e ocultos.
baixo consumo de energia
Este tipo de ecrã requer muito pouca energia da bateria, tornando-o muito adequado para dispositivos movidos a bateria.
Tipo de fluido para painéis LCD segmentados:
TN (nemático torcido)
O fluido de exibição do segmento mais comum
Seleção de custos mínimos
STN (Super Nemático Torcido)
Fornecer a perspectiva mais ampla
Mais caro que o TN
FSTN (nemático supertorcido de película fina)
Forneça o contraste mais claro
Mais caro que o TN
Personalização
| Aplicação | Exibição do contador |
| Exibir conteúdo | Números+pontos+padrões |
| Tensão de funcionamento | 3.3V ou conforme a sua demanda |
| Método de condução | De acordo com o seu pedido |
| Ângulo de visão | 6H 9H 12H |
| Modo LCD | TN STN FSTN HTN VA DFSTN opcional |
| Modo de exibição | Negativo positivo Reflectivo transflectivo transmissivo |
| Modo de ligação | Pinhas metálicas / de borracha / outras |
| Luz de fundo | Nulo ou com luz de fundo branca e azul |
| Acionamento por tensão | Tensão dinâmica |
| Controlador | Nulo ou conforme pedido |
| Interface | I2C ou outros |
| Tensão de funcionamento | -20~+70°C (comum), de acordo com o seu pedido |
| Voltagem de armazenamento | -30~+80°C (comum), de acordo com o seu pedido |
| OEM/ODM | Acceptado |
| Projeto do sistema | O projeto de software e hardware do sistema relacionado com o módulo LCD é aceito |
| Garantia | 12 meses gratuitos, garantia paga, tempo de elevação |
| Embalagem | Saco de plástico + espuma + cartão |
| tamanho de embalagem | 41.5x36x50cm |
| Tempo de execução da amostra | 3-20 dias úteis |
| Personalize o tempo de entrega | 15-30 dias úteis |
| Tempo de execução da produção | 7 dias para desenhos disponíveis, Personalizado: 35~40 dias |
| Certificação | Rohs, alcança. |
Embalagem e transporte
| Embalagem | Saco de plástico + espuma + cartão |
| Tamanho da embalagem | 41.5cm*36.0cm*50cm ou personalizado, 100-300pcs/caixão |
| Peso bruto | 15.0 -20KGS |
| MOQ | 50 pares de vidros-mãe |
| Embalagens especiais | Negociável |
| Tempo de envio | Em 5 dias para toda a área por DHL geralmente |
