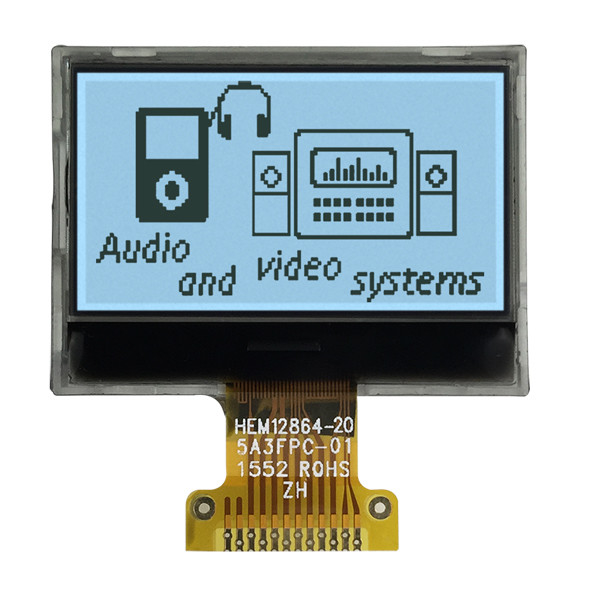

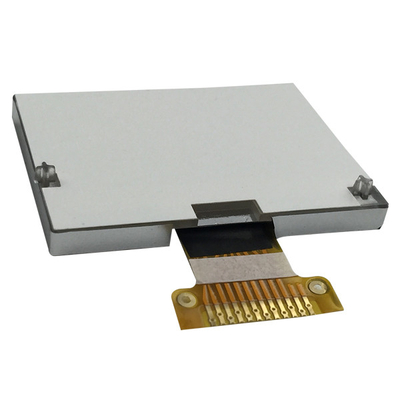

Detalhes do produto:
|
| Produto: | Padrão 128x64 LCM | Resolução: | 128X64 pontos |
|---|---|---|---|
| Ver direção: | Às seis horas. | Tipo de LCD: | FSTN, positivo |
| Tipo do polarizador: | Transflective | Tamanho do módulo: | 40.0L × 28.0W × 4.5 (máximo) H |
| área de observação: | 37.0 × 20.0 mm | IC do condutor: | ST7567 |
| Número de pin: | 28 pinos | Interfaces: | Uma unidade MPU da série 6800 ou da série 8080 |
| temperatura de funcionamento: | -20°C a +70°C | Tensão de alimentação: | 3.3V ((Valor típico) |
| Tempo de vida: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD gráfico de 128x64 FSTN,Display LCD gráfico positivo,12864 Display LCD gráfico de pontos |
||
Características
Especificações mecânicas
| Ponto de referência | Especificações | UNIT |
| Dimensão do módulo ((L×W×H) | 40.0L x 28.0.0W×4,5 (máximo) H | mm |
| Área de visualização ((W×H) | 37.0 x 20.0 | mm |
| Área eficaz | 128×64 | ponto |
| Dot Pitch ((W×H)) | 0.27x0.27 | mm |
| Tamanho do ponto ((W × H) | 0.245 x 0.245 | mm |
Desenho
Definição de pin
| Ponto de referência | SÍMBOLO | Nível | Função |
| 1 | VDD | +3,3V | Fornecimento de energia para a lógica |
| 2 | C86 | H/L | H:6800 Paralelo L:8080 Paralelo |
| 3 | VSS | 0V | Terra de potência |
| 4 | V0 | - Não. |
Conecte um condensador entre este terminal e o terminal VSS |
| 5 | V1 | - Não. | |
| 6 | V2 | - Não. | |
| 7 | V3 | - Não. | |
| 8 | V4 | - Não. | |
| 9 | CAP2- | - Não. | Conectar um condensador entre este terminal e o terminal CAP2 + |
| 10 | CAP2+ | - Não. | Conectar um condensador entre este terminal e o terminal CAP2- |
| 11 | CAP1- | - Não. | Conectar um condensador entre este terminal e o terminal CAP1- |
| 12 | CAP1+ | Conecte um condensador entre este terminal e o terminal CAP1 + | |
| 13 | CAP3+ | - Não. | Conectar um condensador entre este terminal e o terminal CAP1- |
| 14 | VoUT | Conectar um condensador entre este terminal e o terminal VSS ou VDD | |
| 15 | VSS | 0V | Terra de potência |
|
16 ~ 23 |
D7~D0 |
H/L |
Bus de dados bidirecional de 8 bits |
|
24 |
/RD |
H/L |
8080 Paralelo:O autocarro de dados está em um estado de saída quando este sinal é L. 6800 Paralle: Este é o terminal de entrada do relógio habilitado da MPU da série 6800. |
|
25 |
/WR |
H/L |
8080 Paralelo:Os sinais do autocarro de dados estão fixados na borda ascendente do sinal /WR. 6800 Paralelo:H:Ler L:Escrever |
| 26 | A0 | H/L |
H: Indica que D0 a D7 são dados exibidos. L: Indica que D0 a D7 são dados de controlo. |
| 27 | /RES | H/L | A operação de reinicialização é realizada pelo nível de sinal /RES |
| 28 | CS1 | L | Chip selecionar sinal |
RAM de dados de exibição (DDRAM)
O Display Data RAM armazena dados de pixels para o LCD. É uma matriz endereçável de 64 linhas por 128 colunas. Cada pixel pode ser selecionado quando os endereços de página e coluna são especificados.As linhas são divididas em 8 páginas (Página 0~Página 7) de 8 linhas. Os dados de exibição de D0 a D7 do microprocessadorO controlador LCD e a interface da MPU operamindependentemente, os dados podem ser escritos na RAM ao mesmo tempo em que os dados estão sendo exibidossem piscar no LCD.
Circuito de endereço da página
Este circuito é para fornecer um endereço de página para exibir dados RAM.O endereço da página deve ser definido antes de aceder ao conteúdo da DDRAM.Endereço da página 8 é uma área RAM especial para os ícones e dados de exibição D0 é apenas válido.
Circuito de endereço da coluna
Coluna Endereço Circuito tem um contador de 8 bits pré-definido que fornece Coluna Endereço para oDisplay Data RAM (DDRAM). O endereço da coluna DDRAM é especificado pelo comando ¢Set Column Address ¢. O endereço da coluna especificado é incrementado (+1) a cada acesso de leitura/escritura de dados da exibição.Isso permite que os dados de exibição da MPU sejam acessados continuamente. Control flag MY pode inverter a ordem de saída dos pads COM. E a bandeira MX torna possível inverter a relação entre o endereço da coluna e as saídas SEG. É necessário reescreverOs dados de exibição na DDRAM após alteração da definição de sinal MX.Ver folha de dados ST7565.
