Detalhes do produto:
|
| Produto: | 2Display OLED de 42" (~2.4") polegadas | Resolução: | 128X64 pontos |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Área ativa: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pitch de pixel: | 00,43 x 0,43 (mm) | método de condução: | 1/64 Ciclo de trabalho |
| temperatura de funcionamento: | -40°C a +70°C | Número de pin: | 7 pinos do encabeçamento |
| Interface: | Interface SPI | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 7 Pin de cabeçalho Display OLED amarelo,Interface SPI Display OLED amarelo,2Display OLED amarelo de 42 polegadas |
||
SFOM242YZ7-12864WBYG-01 Especificação.pdf
Display gráfico SPI OLED de 2,42 polegadas Introdução do produto
Revisão rápida do produto
Descrição
A tecnologia SAEF SFOMS242YZ7-12864WBYG-01 é um módulo OLED de tipo gráfico COB de matriz de pontos 128x64.O módulo OLED de 42 polegadas tem um IC integrado SPD0301, e possui alta relação de contraste de 20.000: 1. Há muitas opções de interface para escolher, incluindo SPI e IIC (I2C) interface.o valor típico é 2.8V. As cores de emissão disponíveis são branco, amarelo, azul, verde e vermelho.
O módulo OLED SFOMS242YZ7-12864WBYG-01 é originalmente sem toque, mas o painel táctil é personalizável.Leitor de caixa, dispositivos portáteis e máquinas móveis de encomenda de alimentos, etc.
Display gráfico SPI OLED 2,42 polegadas desenho do produto
Definição do pin de interface
| Número PIN | SÍMBOLO | Descrições |
| 1 | GND | Base do Circuito Lógico |
| 2 | VDD | Fornecimento de energia para a lógica |
| 3 | SCK | Entrada de relógio em série. |
| 4 | SDA | Entrada de dados em série. |
| 5 | RST | Este pin é a entrada de sinal de redefinição. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal. |
|
6 |
DC |
Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SDIN Quando é puxado para baixo, os dados no SDIN serão transferidos para o registro de comando. |
| 7 | CS | Chip Select. O chip é selecionado quando CS0 = ?? L??. |
Classificações máximas absolutas
|
Parâmetro |
Símbolo | Min. | Max. | Unidade |
Notas |
| Voltagem de alimentação para lógica | VDD | -Não.3 | 4 | V | 1, 2 |
| Tensão de alimentação para exibição | CCC | 8 | 17 | V | 1, 2 |
| Temperatura de funcionamento | TOP | - 40 | 70 | .C | |
| Temperatura de armazenamento | TSTG | - 40 | 85 | .C | 3 |
| Tempo de vida útil (220 cd/m2) | 13,000 | - | Horário | 4 ((1) | |
| Tempo de vida útil (200 cd/m2) | 15,000 | - | Horário | 4(2) | |
|
Tempo de vida útil (180 cd/m2) |
16,000 | - | Horário |
4(3) |
Características de CC
|
|
Símbolo | Condições | Min. | Tipo | Max. |
Unidade |
| Voltagem de alimentação para lógica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tensão de alimentação para exibição | CCC | 11.5 | 12 | 12.5 | V | |
| Input de alto nível | VIH | 0.8×VDD | - | - | V | |
| Input de baixo nível | VIL | - | - | 0.2×VDD | V | |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
Corrente de alimentação VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, Não Painel ligado, Display ON, tudo ON, |
IDD |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Corrente de alimentação VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, sem painel ligado, Display ON, tudo ON |
CPI |
- |
450 |
580 |
μA |
|
|
Produção do segmento corrente, VDD = 2,8 V, VCC = 12 V, IREF=10 uA, Display ligado. |
Eu...SEG |
Contraste=FFh | 280 | 310 | 340 |
μA |
| Contraste=AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste=3Fh | - | 78 | - | |||
| Contraste=0Fh | 20 | - | ||||
|
Corrente de modo de repouso para VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- |
- |
10 |
μA |
|
Corrente de modo de repouso para VCC |
ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Display desligado, não. painel ligado |
- |
- |
10 |
μA |
Especificações elétricas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade | ||
| Consumo de corrente em modo normal | Todos os pixels ligados | - | 17 | 25 | mA | |||
| Consumo de corrente em modo de espera | Modo de espera 10% de pixels ligados | - | 0.5 | 1.5 | mA | |||
| Consumo de energia no modo normal | Todos os pixels ligados | - | 71.5 | 97.5 | mW | |||
| Consumo de energia no modo de espera | Modo de espera 10% de pixels ligados | - | 6.5 | 19.5 | mW | |||
| Brilho | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (branco) |
(x) (y) |
CIE 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Contraste do quarto escuro | CR | - | 2000:1 | - | - | |||
|
Ângulo de visão
|
- | 160 | - | - | grau | |||
Características de sincronização de interfaces em série (4-wire SPI)
|
Símbolo |
Descrição | Min. | Max. |
Unidade |
| Ciclo | Tempo do ciclo do relógio | 250 | - | n |
| TAS | Tempo de configuração do endereço | 150 | - | n |
| AHA | Tempo de espera do endereço | 150 | - | n |
| TCSS | Chip Selecionar Tempo de Configuração | 120 | - | n |
| TCSH | Chip selecionar tempo de espera | 60 | - | n |
| TDSW | Escrever tempo de configuração de dados | 50 | - | n |
| TDHW | Escrever tempo de retenção de dados | 15 | - | n |
| TCLKL | Horário baixo | 100 | - | n |
| TCLKH | Relógio Alto Tempo | 100 | - | n |
| tR | Hora de subir. | - | 15 | n |
|
tF |
Tempo de Outono | - | 15 |
n |
Condição de ensaio de fiabilidade
|
Ponto |
Condições |
Critérios |
| Operação a altas temperaturas | 70.C, 240 horas |
A operação funções funcionam. |
| Operação a baixa temperatura | -40oC, 120 horas | |
| Armazenamento a alta temperatura | 85.C, 120 horas | |
| Armazenamento a baixa temperatura | -40oC, 120 horas | |
| Operação a altas temperaturas/umidade | 65.C, 90% RH, 120 horas | |
|
Choque térmico |
-40°C ~ 85°C (-40°C /30min; trânsito /3min; 85°C /30min; trânsito/3min) 1 ciclo: 66min, 100 ciclos |

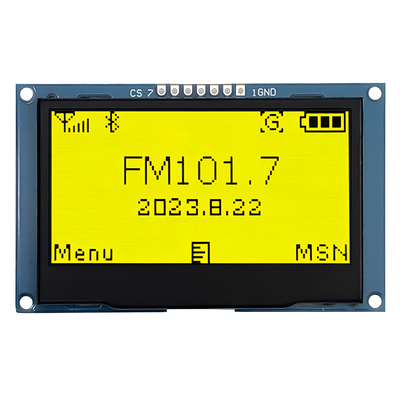

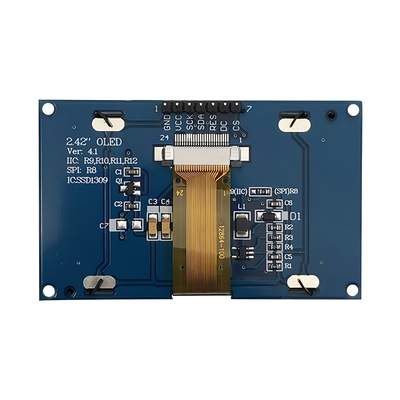

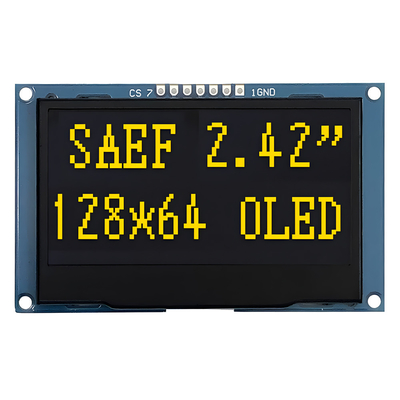

Display gráfico SPI OLED de 2,42 polegadas Imagem do produto
