Detalhes do produto:
|
| Produto: | Módulo da exposição de 0,96 polegadas OLED | Resolução: | Gráficos de 128x64 |
|---|---|---|---|
| IC do condutor: | SSD1306BZ ou equivalente | Esboço Dim.: | 26.7x19.26x1.41 (mm) |
| Mostrar cor: | Branco e Azul opcional | tela sensível ao toque: | Sem ecrã táctil (opcional) |
| Direção de visualização: | Todos os ângulos de vista | Interface: | 6800, 8080, SPI, I2C |
| Conexão: | Soldagem/Hotbar (personalizável) | Número de pin: | 30 pinos (pode ser personalizado) |
| Tempo de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de exibição OLED de interface SPI,Módulo da exposição de 0,96 polegadas OLED |
||
0.96 polegadas OLED Display SPI interface Introdução do produto
Revisão rápida do produto
Descrição
O SF-OS096HX-12864W-01 é um módulo de display gráfico OLED COG de resolução 128x64, com tamanho diagonal de 0,96 polegadas.O módulo é integrado com SSD1306 ICA tensão de alimentação para a lógica é de 3V, a tensão de alimentação para a exibição é de 7.5V, a exibição com 50% de corrente do quadro de verificação é de 6mA @ 7.5Vcc (valor típico), serviço de condução 1/64.
SF-OS096HX-12864W-01 Este módulo OLED gráfico COG de 0,96 polegadas é adequado para dispositivos portáteis, aplicações domésticas inteligentes e etc. Este módulo pode funcionar a temperaturas de -40 °C a +70 °C;Temperaturas de armazenamento entre -40°C e +85°C.
Vantagens do produto
A SAEF Technology é uma fornecedora profissional de módulos OLED. Fornecemos uma ampla gama de módulos OLED padrão de matriz passiva OLED (PMOLED) / OLED dot matrix display e design personalizado,Displays gráficos OLED e painéis de display OLEDA estrutura mecânica inclui os tipos Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).Os módulos SAEF OLED apresentam todas as vantagens importantes:
0.96 polegadas Display OLED fino Desenho do produto
Definição do pin de interface
| Número PIN. | SÍMBOLO | TÍPO | Descrições de funções | |||||
| 1 | NC ((GND) | P | Deve estar ligado à terra externa. | |||||
| 2 | C2P |
Eu... |
C1P/C1N-Pin para condensador da bomba de carga. C2P/C2N-Pin para condensador da bomba de carga. Conectem-se uns aos outros com um condensador, devem flutuar quando a bomba de carga não estiver a funcionar. |
|||||
| 3 | C2N |
como acima |
||||||
| 4 | C1P | como acima | ||||||
| 5 | C1N | como acima | ||||||
|
6 |
VBAT |
P |
Fornecimento de energia para o circuito regulador da bomba de carga. Deve estar ligado a uma fonte externa quando a bomba de carga for utilizada e flutuar quando não for utilizada. |
|||||
| 7 | NC | NC | ||||||
| 8 | VSS | P | Deve estar ligado à terra externa. | |||||
| 9 | VDD | P | O pin de alimentação para o circuito lógico deve estar ligado a uma fonte externa. | |||||
| 10 | BS0 | Interface Selecionar Pins | ||||||
| 11 | BS1 | Interface Selecionar Pins | ||||||
| 12 | BS | Interface Selecionar Pins | ||||||
| 13 | CS# | Eu... | Chip Selecione o pin de entrada. | |||||
| 14 | RES# | Eu... | Reinicie o pin de entrada do hardware. | |||||
|
15 |
D/C# |
Eu... |
Este é o pin de controlo de dados. Quando o pin é puxado para cima, os dados em D[7:0] são dados. Quando o pin é puxado para baixo, os dados em D[7:0] são comandos. Quando a interface serial de 3 fios for selecionada, este pin deve estar ligado ao VSS |
|||||
|
16 |
R/W# |
Eu... |
Pin de seleção de leitura/escritura. se for selecionado, este pin deve ser ligado a |
|||||
|
17 |
E# |
Eu... |
Pin de ligação de leitura/escritura. se for selecionado, este pin deve ser ligado a |
|||||
| 18 | D0 |
O/O |
Estes são buses de dados bidirecionais de 8 bits para serem conectados ao bus de dados do microprocessador. Quando for selecionado o modo de interface serial, D2 deve ser mantido como NC, D1 será a entrada de dados serial: SDIN, D0 será a entrada de relógio serial: SCLK. Quando o modo I2C é selecionado, D2, D1 devem ser ligados e servir como SDA e D0 é a entrada do relógio serial, SCL. |
|||||
| 19 ~ 25 | D1~D7 |
Estes são buses de dados bidirecionais de 8 bits para serem conectados ao bus de dados do microprocessador. Quando for selecionado o modo de interface serial, D2 deve ser mantido como NC, D1 será a entrada de dados serial: SDIN, D0 será a entrada de relógio serial: SCLK. Quando o modo I2C é selecionado, D2, D1 devem ser ligados e servir como SDA e D0 é a entrada do relógio serial, SCL. |
||||||
|
26 |
IREF |
Eu... |
Referência atual para o ajuste de brilho. Este é um pin de referência de corrente de saída do segmento. Um resistor deve ser conectado entre este pin e VSS.Configure a corrente em 12,5 uA máximo. |
| 27 | VCOMH | O |
Nível de tensão deselecionado do sinal COM. Um condensador deve ser ligado entre este pin e o VSS. |
|
28 |
CCC |
P |
A fonte de alimentação para a tensão de condução OLED. Um condensador deve ser conectado entre este pin e o VSS, quando a bomba de carga é usada. Deve ser ligado a uma fonte externa quando a bomba de carga não estiver em utilização. |
| 29 | VLSS | P | Este é um pin de terra analógico, deve ser ligado ao VSS externamente. |
| 30 | NC ((GND) | P | Deve estar ligado à terra externa. |
Classificações máximas absolutas
| Características | Símbolo | Valor padrão | Unidade | Notas | ||
| MIN | TYP | Max. | ||||
| Voltagem da fonte de alimentação (1) | VDD | -Não.3 | - | +4.0 | V | 1,2 |
| Voltagem da fonte de alimentação ((2) | VBAT | -Não.3 | - | 4.5 | V | 1,2 |
| Voltagem da fonte de alimentação | CCC | 0 | - | 15.0 | V | 1,2 |
| Temperatura de funcionamento | TOPR | - 40 | - | + 70 | 0C | |
| Temperatura de armazenamento | TSTG | - 40 | - | + 85 | 0C | 3 |
| Tempo de vida (120 cd/m2) | 10000 | - | - | Horário | 4 | |
| Tempo de vida (80 cd/m2) | 30000 | - | - | Horário | 4 | |
| Tempo de vida (60 cd/m2) | 50000 | - | - | Horário | 4 | |
Nota 1: Todas as voltagens acima referidas baseiam-se em VSS = 0V.
Nota 2: Quando este módulo for utilizado para além dos valores máximos absolutos acima indicados, pode ocorrer uma ruptura permanente do módulo.É desejável utilizar este módulo nas condições previstas na secção 9-1 Características eléctricas de CC Se este módulo for utilizado para além destas condições, pode ocorrer um mau funcionamento do módulo e a fiabilidade do módulo pode deteriorar-se.
Nota 3: As faixas de temperatura definidas não incluem o polarizador.
Nota 4: VCC = 9,0V, Ta = 25°C, 50% Tabuleiro de xadrez.
A duração média de funcionamento à temperatura ambiente é estimada pela operação acelerada em condições de alta temperatura.
Características elétricas de CC
| Símbolo | Parâmetro | Condição de ensaio | Valor padrão | Unidade | ||
| MIN | TYP | Max. | ||||
| VDD | Tensão de alimentação lógica | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | Tensão de alimentação do regulador da bomba de carga | Ativar a bomba de carga interna | 3.5 |
- |
4.2 | V |
| CCC | Tensão de funcionamento para OLED (gerada por bomba de carga) | Ativar a bomba de carga interna | 7.0 | 7.5 | V | |
| CCC | Voltagem de funcionamento para OLED (fornecida externamente) | Desativar a bomba de carga interna | 8.5 | 9.0 | 9.5 | V |
| VIH | Nível de entrada lógica elevado | 0.8*VDD | - | - | V | |
| VIL | Baixo nível de entrada lógica | - | - | 0.2*VDD | V | |
| VOH | Nível de saída lógico elevado | IOUT = 100μA, 3,3 MHz | 0.9*VDD | - | - | V |
| VOL | Baixo nível de saída lógica | IOUT = 100μA, 3,3 MHz | - | - | 0.1*VDD | V |
| IDD, SLEEP | IDD, atual no modo de sono | - | - | 10 | uA | |
| IBAT, SLEEP | IBAT, corrente em modo de repouso | - | - | 10 | uA | |
| ICC, SLEEP | ICC, corrente em modo de repouso | - | - | 10 | uA | |
| IDD | Corrente de alimentação VDD | - | 50 | 150 | uA | |
| CPI |
Corrente de alimentação VCC (VCC fornecido externamente) |
VDD = 2,8 V, VCC = 9 V, 100% Área de exibição Ligue |
- |
9.0 | 15.0 | mA |
|
IBAT |
Corrente de alimentação IBAT (VCC Gerado por bomba de carga) |
VDD = 2,8 V, VCC = 7,25 V, 100% Área de exibição Ligue |
- |
25.6 |
32.0 |
mA |
Características ópticas
| Símbolo | Parâmetro | condição | Valor padrão | Unidade | ||
| MIN | TYP | Max. | ||||
| Lbr |
Brilho (VCC fornecido externamente) |
120 |
- |
- |
cd/m2 | |
|
Lbr |
Brilho (VCC Gerado por bomba de carga) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (branco) | CIE 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | Contraste do quarto escuro | - | 2000:1 | - | ||
| Ângulo de visão | - | 160 | - | grau | ||

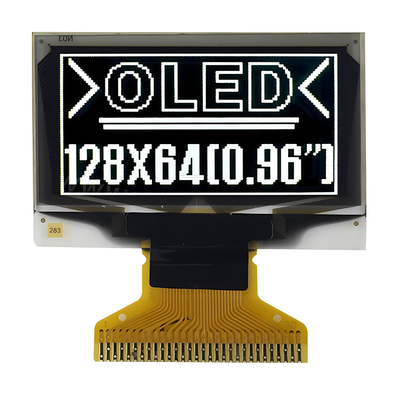

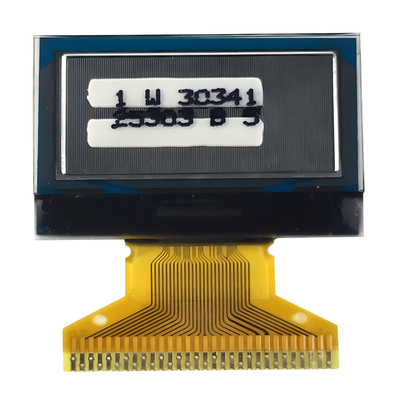

0.96 polegadas Display OLED fino Imagem do produto
