TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display

TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display
TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display

Imagem Grande :  TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display

Detalhes do produto:
Lugar de origem: ShenZhen / China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SF-TC260A-9954A-T
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 PCes
Preço: Negotiable based on order lot quantity
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: 3000 mil por mês.

TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display

descrição
Produto: 2Display LCD TFT de 0,6 polegadas Resolução: 480X320
Direção de visualização: IPS, todos os ângulos de visão Ecrã táctil: Painel táctil resistivo (RTP)
IC do condutor: R61531 Número de pin: 40 pinos
Conexão: Tipo do conector de FPC Luminância de superfície: 250 cd/m2 (nits)
Temperatura de funcionamento: -20°C a +70°C Interface: MCU
Duração de vida do LED: 40,000 horas Conformidade: Compatível com o REACH & RoHS
Destacar:

LCD TFT de tela sensível ao toque resistiva 480x320

,

2.6 polegadas LCD TFT com ecrã táctil resistivo

,

Interface MCU LCD TFT com ecrã táctil resistivo

Sobre este item TFT LCD de tela sensível ao toque Resistivo 2,6" SF-TC260A-9954A-T



Descrição



O ecrã TFT LCD com tela sensível ao toque de 2,6 polegadas SF-TC260A-9954A-T é um produto de exibição amplamente utilizado em vários dispositivos eletrônicos.6 polegadas SF-TC260A-9954A-T: O tamanho diagonal do ecrã é de 2,6 polegadas, usando tecnologia de tela sensível ao toque resistiva, interface MCU, resolução de 480x320 pixels e tecnologia a cores completas de 262K,permitindo que todo o ecrã forneça imagens claras e vívidasAdopção da tecnologia IPS para proporcionar aos utilizadores um ângulo de visão alargado, garantindo que a qualidade da imagem possa ser mantida a partir de diferentes ângulos.O intervalo de temperatura de trabalho deste produto é de -20 ° C a 70 ° C, adequado para vários ambientes de utilização.

  • Modelo n.o SF-TC260A-9954A-T
  • 2.6 ′′ TFT
  • Resolução: 480x320 pixels
  • Dimensões do contorno: 59,60x47,3x3,4 mm
  • IC do condutor LCD: R61531
  • Tipo de interface LCD: MCU
  • Temperatura superior: -20°C a +70°C; Tst -30°C a +80°C
  • Painel táctil: Ecrã táctil resistivo





Desenho de contorno




TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display 0



TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display 1



Descrição do PIN



- Não, não. NOME PIN O/O Descrição
1 OU O/O sinal de entrada do painel táctil
2 XL O/O sinal de entrada do painel táctil
3 YD O/O sinal de entrada do painel táctil
4 XR O/O sinal de entrada do painel táctil
5 GND P Terra
6 CICV P Fornecimento de energia 2.8V/1.8V Voltagem
7 VCI P Fornecimento de energia
8 IM0 Eu... 8BIT/16BIT SELECTION
9 GND P Terra
10 Reinicialização Eu... LCM Reiniciar sinal de entrada
11 CS Eu... Pin de entrada para o sinal de seleção de chips
12 RS Eu... Sinal de selecção de comando/dados.
13 GND P Terra
14 WR Eu... Escrever sinal de estroboscópio
15 RD Eu... Leia o sinal estroboscópico.
16 ~ 31 DB0-DB15 O/O Sinais de dados
32 GND P Terra
33 LED_A P Anodo LED
34 LED_K1 P Cátodo LED
35 LED_K2 P Cátodo LED
36 LED_K3 P Cátodo LED
37 LED_K4 P Cátodo LED
38 LED_K5 P Cátodo LED
39 LED_K6 P Cátodo LED
40 GND P Terra




Limite máximo absoluto



Ponto Símbolo Valor Unidade
Tensão de alimentação para a lógica VDD 1.6~3.3 V
Voltagem de entrada Vinho VDD+0.3 V
Temperatura de funcionamento Topr - 20 a 70 °C
Temperatura de armazenamento Tstg - 30 a 80 °C





Características de corrente contínua (VDD=2,8V,Ta=25°C)



Ponto Símbolo Min. Tipo Max. Unidade Condição de ensaio
Tensão de funcionamento VDD 2.6 2.8 3.3 V -
Corrente de alimentação IDD - - 5 mA VDD=2,8V, Ta=25°C
Voltagem de entrada VIH 0.8VDD - VDD V -
VIL 0 - 0.2VDD V
Corrente de fuga de entrada IIL - Um.0 - 1.0 mA VIN=VDD ou VSS




Luz de fundo Características elétrico-ópticas



Ponto Símbolo MIN TYP Max. UNIT

Teste

Condição

Notas
Tensão de alimentação Vf 3 3.2 3.4 V Se= 90 mA -
Corrente de abastecimento Se - 90 - mA - -
Voltagem inversa - Não. - - 5 V -
Dissipação de energia Pd - 192 - mW -
Intensidade luminosa para LCM



-

250 300 - Cd/m2 Se= 90 mA -
Uniformidade para a MCL - 80 - - Percentagem Se= 90 mA -
Cor da luz de fundo Branco




Especificações do painel do ecrã táctil



Ponto Símbolo Minha. Tipo. Max. - O quê? unidade Observação
Transparência - - 82 - %
Neblina - - 1 - %
Dureza da superfície - - 3 - H
Resistência ao descascamento do FPC - 5   - N
Flexão de FPC - - 3 - ciclo
Força de entrada - -   50 Gf
Voltagem nominal Toque em V     7 V
Resistência do eixo X Rx 200   500
Resistência do eixo X - Não. 400   1000
Linearidade - - ± 15 ± 2.0 % -
Falar. - - - 20 ms -
Resistência ao isolamento Ri 10 - - -
Notas Vida - 50,000 - - Tempos -
Vida de entrada - 1,00,000 - - Tempos -





Características ópticas



- Não, não. Ponto de referência Símbolo Condições Especificações Unidade Notas
Min. Tipo Max.
1 Tempo de resposta Tr+Tf 25°C - 15 - Srta. (1) (2)
2 Transmitância (com PL) T (%) - - 7.1 - - -
3 Taxa de contraste Cr

θ=0,

Ângulo de visão normal

- 600 - - (1) (3)
4

Observação

Ângulo



O que é? θR CR>10   80 - Deg -
θL   80 -
Ver. Θ+   80 -
- Não.   80 -

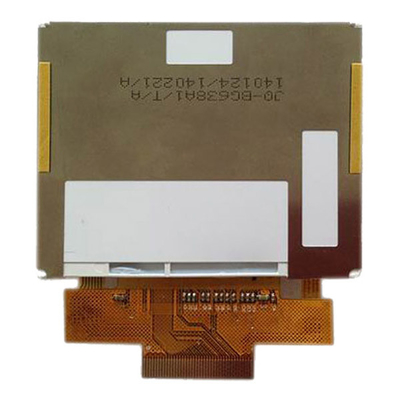

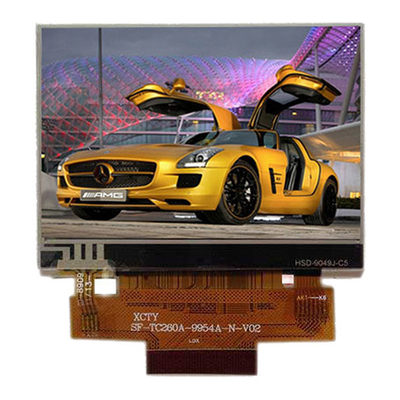

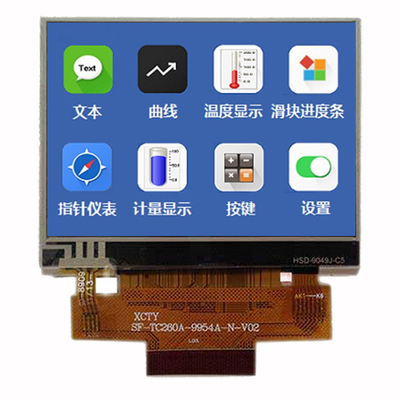

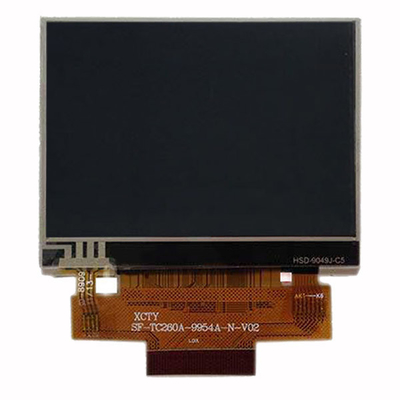

Imagem do produto



TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display 2TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display 3TFT LCD de tela sensível ao toque 2,6 polegadas fornecimento de fábrica 480x320 pontos MCU Interface Display 4
