Detalhes do produto:
|
| Produto: | 4.3 polegadas TFT touch screen | Resolução: | 480x854 |
|---|---|---|---|
| Ecrã de Toque: | Painel sensível ao toque capacitivo (CTP) | Direção de visualização: | Ângulo de visão completo do IPS |
| IC do condutor: | NT1cultura | Número de pin: | 24 pinos |
| Conexão: | ZIF | Luminância de superfície: | 250 cd/m2 (nits) |
| Interface: | Mipi | Duração de vida do LED: | 40,000 horas |
| CTP Driver IC:: | GT9137 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | NT35512 Módulo de exibição LCD TFT,Módulo da exposição de TFT LCD de 4,3 polegadas |
||
Módulo de exibição LCD TFT de tela sensível ao toque de 4,3 "interface MIPI Introdução do produto
Revisão rápida do produto
Descrição
O SF-TC430H-8579A-CT é um ecrã TFT-LCD de 4,3 polegadas com uma resolução de 480x854 pixels e um brilho de 250 cd/m2.A dimensão do módulo do ecrã é 63.5 ((W) x 108 ((H) x 3.1 ((T) mm, e a área ativa é 53,57 ((W) x 95,3 ((H) mm. Sua faixa de tensão de alimentação para analógico é de 2,6V a 3,3V; o valor típico é de 2,8V.
Este módulo de exibição utiliza um ecrã IPS, que permite aos utilizadores ver claramente o ecrã em ângulos largos. O módulo SF-TC430H-8579A-CT pode funcionar a temperaturas compreendidas entre -20°C e +70°C;Temperaturas de armazenamento entre -30°C e +80°C.
4.3 polegadas retrato IPS 480x854 pontos capacitivo touchscreen TFT LCD desenho
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | MIPI_TCN | Eu... | DSI-CLK- sinais de relógio |
| 2 | MIPI_TCP | Eu... | Sinais de relógio DSI-CLK+ |
| 3 | GND | Eu... | Terra |
| 4 | MIPI_TDN0 | Eu... | DSI-D0- sinais de dados |
| 5 | MIPI_TDP0 | Eu... | Sinais de dados DSI-D0+ |
| 6 | GND | Eu... | Terra |
| 7 | MIPI_TDP1 | Eu... | Sinais de dados DSI-D1+ |
| 8 | MIPI_TDN1 | Eu... | DSI-D1- sinais de dados |
| 9 | GND | Eu... | Terra |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | GND | Eu... | Terra |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | GND | Eu... | Terra |
| 16 | VDD18_PMU | Eu... | Fornecimento de energia 1,8 V a 2,8 V |
| 17 | NC | - | - |
| 18 | LRSTB | Eu... | Registro selecionar pin |
| 19 | NC | - | - |
| 20 | LPTE | Eu... | Eficiência de efeito de rasgo |
| 21 | VDD28_PMU | Eu... | Fornecimento de energia 2,8 V |
| 22 | GND | Eu... | Terra |
| 23 | VLED_P | O | Anodo LED |
| 24 | VLED_N | O | Cátodo LED |
Limite absoluto máximo
|
Ponto |
Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | - | 16 | - | V | Se=40 mA | - |
| Corrente de abastecimento | Se | - | 40 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | - | - | mW | - | |
| Intensidade luminosa para LCM |
- |
250 | - | Cd/m2 | Se=40mA | - | |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=40 mA | - |
| Cor da luz de fundo | Branco | ||||||
Características ópticas
| - Não, não. | Ponto de referência | Símbolo | Condições | Especificações | Unidade | Notas | |||
| Min. | Tipo | Max. | |||||||
| 1 | Tempo de resposta | Tr+Tf | 25°C | - | 12 | - | Srta. | (1) (2) | |
| 2 | Transmissão (sem PoL) | T (%) | - | - | 14.74 | - | - | - | |
| 3 | Taxa de contraste | Cr |
θ=0, Ângulo de visão normal |
- | 500 | - | - | (1) (3) | |
| 4 |
Observação Ângulo
|
O que é? | θR | CR>10 | - | 80 | - | Deg | - |
| θL | - | 80 | - | ||||||
| Ver. | Θ+ | - | 80 | - | |||||
| - Não. | - | 80 | - | ||||||

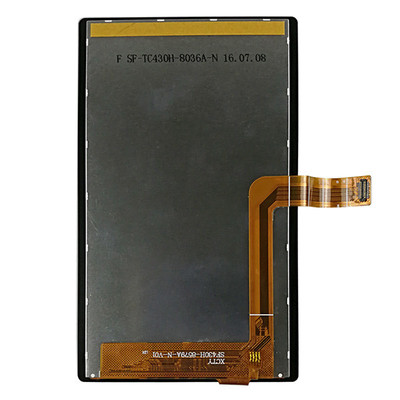

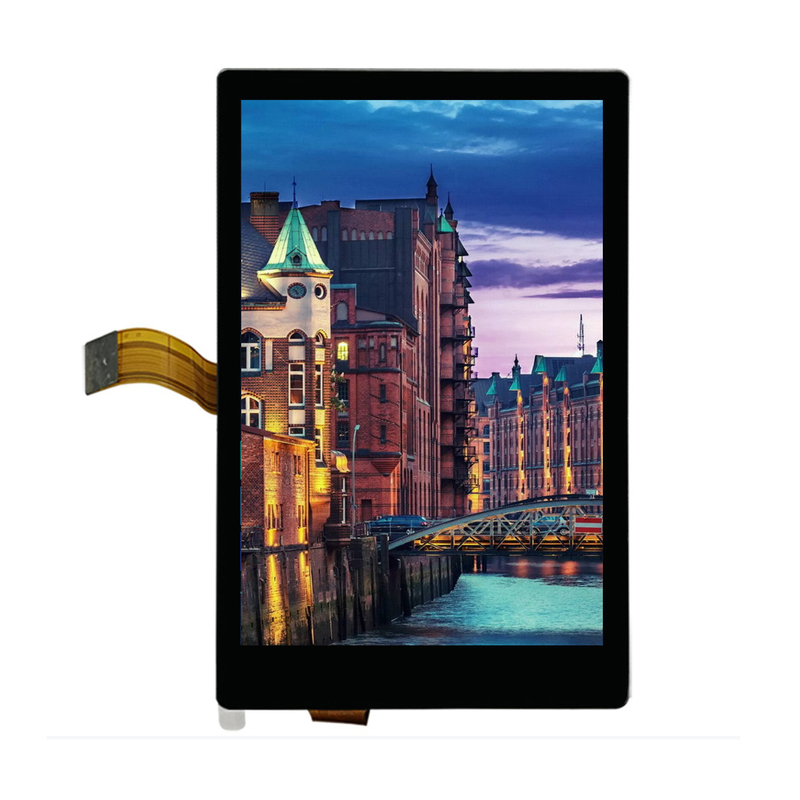

4.3 polegadas retrato IPS 480x854 pontos capacitivo touchscreen TFT LCD Imagem do produto
