Detalhes do produto:
|
Produto: | 0.96 polegadas OLED gráfico | Resolução: | 128X64 |
---|---|---|---|
Cores: | Amarelo+Azul (cores duplas) | Óptica: | Todos os ângulos de vista |
Tamanho do módulo: | 24.74*16.9*1.42 (mm) | Vidro: | OLED |
Controlador: | SSD1315 | temperatura de funcionamento: | -40°C a +80°C |
Número de pin: | 30 pinos | Interfaces: | 6800/8080 paralelo, SPI de 4 fios e I2C |
Tempo de vida: | 50,000 horas | Brilho: | 180 nits |
Relação de contraste: | 20, 000: 1 | Conformidade: | Compatível com o REACH & RoHS |
Destacar: | Display OLED fino de duas cores,Interface SPI Display OLED fino,Interface SPI Display OLED fino |
0.96 polegadas Display OLED fino Dual Color Amarelo+Azul SPI Interface Introdução do Produto
Revisão rápida do produto
O número de modelo SFOS096JY-7149AN
Display OLED fino
Display OLED de 0,96"
¢ Adequado para dispositivos portáteis
Tipo: Gráfico
¢ Estrutura: COG
¢ 128 x 64 Matriz de pontos
¢ IC:SSD1315
Fornecimento de energia 3V
Imposto sobre o produto
Interface: 6800, 8080, SPI, I2C
Cor do ecrã: amarelo+azul
Descrição
A SAEF lançou um modelo SFOS096JY-7149AN de tela OLED fina de 0,96 polegadas de baixo custo, que é feito de 128x64 pixels, tamanho diagonal de apenas 0,96 polegadas.Display OLED de 96" também é incorporado em SSD1315 driver ICA utilização de painéis OLED mais finos é uma nova tendência, para os novos projectos.Recomendamos que os clientes escolham o mais fino SFOS096JY-7149AN para novos projetos de designO módulo SFOS096JY-7149AN suporta o fornecimento interno da bomba de carga e o fornecimento externo de VCC.
Informações sobre o produto
Produto: | 0.96" OLED gráfico de polegadas |
Resolução: | 128x64 |
Cor: | Amarelo+Azul (cores duplas) |
Tamanho do módulo: | 24.74*16.9*1.42 (mm) |
Controlador: | SSD1315 |
Número do pin: | 30 pinos |
Tempo de vida: | 50000 horas |
Relação de contraste: | 20, 000: 1 |
Óptica: | Todos os ângulos de visão |
Vidro: | OLED |
Temperatura de funcionamento: | -40°C a +80°C |
Interfaces: | 6800/8080 Paralelo, SPI de 4 fios e I2C |
Brilho: | 180 Nits |
Conformidade: | Compatível com o REACH & RoHS |
0.96 polegadas Display OLED fino Dual Color Amarelo+Azul Interface SPI Desenho do Produto
Definição de pin
- Não, não. | Símbolo | Função |
---|---|---|
1 | N.C. (GND) | Pin reservado (pin de suporte) Os pinos de suporte podem reduzir as influências das tensões sobre os pinos de função. |
2 | C2P | Terminal positivo do condensador de inversão voadora Terminal negativo do condensador de impulso voador Os condensadores de bomba de carga são necessários entre os terminais.Devem flutuar quando o conversor não for utilizado.. |
3 | C2N | |
4 | C1P | |
5 | C1N | |
6 | VBAT | Fornecimento de energia para circuito de conversor de CC/DC Este é o pin de alimentação para o amortecedor interno do conversor de tensão CC/DC. Deve ser ligado a uma fonte externa quando o conversor for utilizado.Deve ser ligado ao VDD quando o conversor não for utilizado. |
7 | NC | NC |
8 | VSS | Base do Circuito Lógico Este é um pin de terra. Ele funciona como uma referência para os pinos lógicos. Ele deve ser conectado à terra externa. |
9 | VDD | Fornecimento de energia para a lógica Este é um pin de alimentação de tensão, deve estar ligado a uma fonte externa. |
10 | BS0 | Protocolo de comunicação Selecionar Estes pinos são entrada de seleção de interface MCU. O quadro seguinte: ![]() |
11 | BS1 | |
12 | BS2 | |
13 | CS# | Selecionar chip Este pin é a entrada de seleção do chip. O chip é ativado para comunicação MCU apenas quando o CS # é puxado para baixo. |
14 | RES# | Reinicialização de energia para controlador e condutor Quando o pin está baixo, a inicialização do chip é executada. |
15 | D/C# | Dados/Comando de Controlo Quando o pin é puxado para cima, a entrada em D7 ~ D0 é tratada como dados de exibição. Quando o pin é puxado para baixo, a entrada em D7 ~ D0 será transferida para o registro de comando. Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SDIN são tratados como dados.No modo I2C, este pin atua como SA0 para a seleção de endereços de escravos. |
16 | R/W# | Ler/Escrever Selecionar ou Escrever Este pin é a entrada da interface do MCU. Ao interagir com um microprocessador da série 68XX, este pin será usado como entrada de seleção de leitura / escrita (R / W #).Puxe este pin para High para o modo de leitura e puxe-o para Low para o modo de escrita. Quando o modo de interface 80XX é selecionado, este pin será a entrada de gravação (WR#). |
17 | E/RD# | Leia/Escreva Ativar ou Ler Este pin é a entrada da interface MCU. Ao interagir com um microprocessador da série 68XX, este pin será usado como o sinal Enable (E).A operação de leitura/escrita é iniciada quando este pin é puxado para cima e o CS# é puxado para baixo. Ao se conectar a um microprocessador 80XX, este pin recebe o sinal Read (RD#). |
18 a 25 anos | D0~D7 | Bus de entrada/saída de dados do host Estes pinos são de 8 bits bi-direcional de bus de dados para ser conectado ao microprocessador de bus de dados.D1 será a entrada de dados serial SDIN e D0 será a entrada de relógio serial SCLKQuando o modo I2C é selecionado, D2 e D1 devem estar cansados juntos e servir como SDAout e SDAin na aplicação e D0 é a entrada de relógio serial SCL. |
26 | IREF | Referência atual para ajuste de brilho Este pin é o pin de referência de corrente do segmento. Um resistor deve ser conectado entre este pin e o VSS. Configure a corrente inferior a 12,5 μA. |
27 | VCOMH | Nível de tensão de saída elevado para sinal COM Este pin é o pin de entrada para o alto nível de tensão de saída para sinais COM. Um capacitor deve ser conectado entre este pin e VSS. |
28 | CCC | Fornecimento de energia para o painel OEL Este é o pin de alimentação de tensão mais positiva do chip. Um capacitor de estabilização deve ser conectado entre este pin e o VSS quando o conversor é usado.Deve ser ligado a uma fonte externa quando o conversor não estiver em utilização. |
29 | VLSS | Base do circuito analógico Este é um pin de terra analógico, deve ser ligado ao VSS externamente. |
30 | NC (GND) |
Pin reservado (pin de suporte) Os pinos de suporte podem reduzir as influências das tensões sobre os pinos de função. |

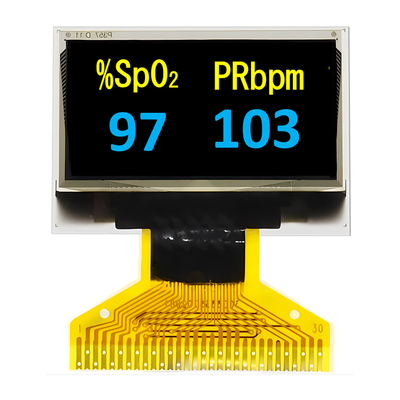

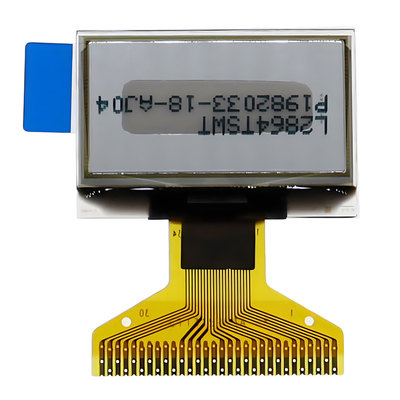

0.96 polegadas Display OLED fino Dual Color Amarelo+Azul Interface SPI Imagem do produto
