Detalhes do produto:
|
| Palavras-chave: | Tipo de barra TFT 8,8 polegadas | Resolução: | 480X1920 |
|---|---|---|---|
| Interface: | Mipi | Direção de visualização: | IPS Todos os ângulos de visão |
| tela sensível ao toque: | - Não, não. | Conduzindo a tensão: | 3.3 V |
| Relação de contraste: | 1000:1 | Luminância de superfície: | 550 cd/m2 (nits) |
| Temporário operacional.: | – 20℃ a +70℃ | Temp do armazenamento: | ¥30°C a +80°C |
| Pinos: | 40 pinos | Conexão: | Tipo de conector |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display TFT de 480x1920 barras,8Display TFT de 8 polegadas de largura,MIPI Interface Bar Tipo TFT Display |
||
8.8 polegadas Tipo de barra TFT Display 480x1920 pixels MIPI Interface Introdução do produto
Revisão rápida do produto
Tamanho: 8,8 polegadas
Resolução: 480x1920 pontos
Direcção de visão: IPS
Interface MIPI
O IC do condutor: OTA7290B
¢ Conselho de Controlo: Não
¢ Brilho ((cd/m2): 550
Painel de toque: sem painel de toque, CTP opcional
Descrição
Com a sua relação de aspecto ultra larga de quase 4:1, este ecrã de barra se destaca em espaços estreitos.Esta tela pode mostrar gráficos largos que são esmagados em outras telas ou pode ser dividido em seções para tomar o lugar de várias outras telas.
A área ativa do ecrã é de 8,88" na diagonal.
Os ecrãs TFT-LCD SAEF Bar Type são perfeitos para equipamentos industriais, aplicações automotivas, sistemas de servidores, sistemas POS, automação residencial, aplicações domésticas e exibições dinâmicas de informações.Oferecemos diferentes tamanhos Tipo de barra TFT (Tela LCD de barra alongada), incluindo tamanhos de
0Tipo de barra de 0,96 polegadas TFT 80x160 pixels, tipo de barra de 1,05 polegadas TFT 120x240 pixels, tipo de barra de 1,1 polegadas TFT 126x294 pixels,
1Tipo de barra de 0,14 polegadas TFT 135x240 pixels, tipo de barra de 1,47 polegadas TFT 172x320 pixels, tipo de barra de 1,9 polegadas TFT 170x320 pixels,
2Tipo de barra de 0,3 polegadas TFT 100x310 pixels, tipo de barra de 2,4 polegadas TFT 220x480 pixels, tipo de barra de 2,86 polegadas TFT 376x960 pixels,
2Tipo de barra de 0,99 polegadas TFT 268x800 pixels, tipo de barra de 3 polegadas TFT 268x800 pixels, tipo de barra de 3,13 polegadas TFT 276x960 pixels,
3.16 polegadas tipo barra TFT 288x960 pixels, 3,2 polegadas tipo barra TFT 320x820 pixels, 3,38 polegadas tipo barra TFT 180x460 pixels,
3Tipo de barra de 0,4 polegadas TFT 180x640 pixels, tipo de barra de 3,4 polegadas TFT 412x960 pixels, tipo de barra de 3,49 polegadas TFT 172x640 pixels,
3Tipo de barra de 0,5 polegadas TFT 340x800 pixels, tipo de barra de 3,71 polegadas TFT 240x960 pixels, tipo de barra de 3,8 polegadas TFT 480x76 pixels,
3Tipo de barra de 0,9 polegadas TFT 480x128 pixels, tipo de barra de 3,99 polegadas TFT 400x960 pixels, tipo de barra de 4 polegadas TFT 400x960 pixels,
4Tipo de barra de 0,5 polegadas TFT 320x960 pixels, tipo de barra de 4,58 polegadas TFT 320x960 pixels, tipo de barra de 4,6 polegadas TFT 320x960 pixels
6Tipo de barra de 0,1 polegada TFT 280x1424 pixels, tipo de barra de 6,5 polegadas TFT 1024x400 pixels, tipo de barra de 6,5 polegadas TFT 800x320 pixels,
6Tipo de barra de 0,86 polegadas TFT 480x1280 pixels, tipo de barra de 6,9 polegadas TFT 280x1424 pixels, tipo de barra de 7 polegadas TFT 280x1424 pixels,
7Tipo de barra de 0,84 polegadas TFT 400x1280 pixels, tipo de barra de 7,85 polegadas TFT 400x1280 pixels, tipo de barra de 8,8 polegadas TFT 480x1920 pixels,
9Tipo de barra de 0,3 polegadas TFT 1920x480 pixels, tipo de barra de 10,1 polegadas TFT 1024x100 pixels, tipo de barra de 10,1 polegadas TFT 1280x480 pixels
10Tipo de barra de 0,4 polegadas TFT 1024x100 pixels, tipo de barra de 10,88 polegadas TFT 440x1920 pixels, tipo de barra de 11,3 polegadas TFT 440x1920 pixels
12Tipo de barra de 0,3 polegadas TFT 1920x720 pixels, tipo de barra de 12,6 polegadas TFT 1920x515 pixels, tipo de barra de 14 polegadas TFT 3840x1100 pixels (4K).
Informações sobre o produto
| Palavras chave: | Tipo de barra TFT 8,8 polegadas |
| Resolução: | 480x1920 |
| Interface: | MIPI |
| Direção de visualização: | IPS Todos os ângulos de visão |
| Voltagem de accionamento: | 3.3 V |
| Luminância superficial: | 550 Cd/m2 (nits) |
| Ecrã táctil: | - Não, não. |
| Relação de contraste: | 1000:01:00 |
| Temperatura de funcionamento: | ¥20°C a +70°C |
| Temperatura de armazenamento: | ¥30°C a +80°C |
| Conexão: | Tipo de conector |
| Pins: | 40 PINS |
| Duração de vida do LED: | 40000 horas |
| Conformidade: | Compatível com o REACH & RoHS |
8.8 polegadas Tipo de barra TFT Display 480x1920 Pixel MIPI Interface ProdutoDesenho
Definição de pin
| - Não, não. | Nome do pin | Descrição |
| 1 | GND | Terra |
| 2 | D0P | Sinais de dados DSI-D0+ |
| 3 | D0N | DSI-D0- sinais de dados |
| 4 | GND | Terra |
| 5 | D1P | Sinais de dados DSI-D1+ |
| 6 | D1N | DSI-D1- sinais de dados |
| 7 | GND | Terra |
| 8 | CLKP | Sinais DSI-Clock+ |
| 9 | CLKN | DSI-Relógio- sinais |
| 10 | GND | Terra |
| 11 | D2P | Sinais de dados DSI-D2+ |
| 12 | D2N | DSI-D2- sinais de dados |
| 13 | GND | Terra |
| 14 | D3P | Sinais de dados DSI-D3+ |
| 15 | D3N | DSI-D3- sinais de dados |
| 16 | GND | Terra |
| 17 | GND | Terra |
| 18 | CICV | Fornecimento de energia 1,8 V |
| 19 | CICV | Fornecimento de energia 1,8 V |
| 20 | REFCLK/NC | Relógio de referência/NC |
| 21 | SDA | Sinais de dados Dummy |
| 22 | SCL | O sinal do relógio Dummy |
| 23 | BIST | Auto-teste incorporado |
| 24 | RSTB | Sinais de reinicialização do LCM |
| 25 | STBYB | Controle do modo de espera H:operação normal;L:expressão desativada |
| 26 | AVDD/NC | NC |
| 27 | GND | Terra |
| 28 | K | Cátodo LED |
| 29 | K | Cátodo LED |
| 30 | GND | Terra |
| 31 | VGL/NC | Portão de desconexão/NC |
| 32 | GND | Terra |
| 33 | GND | Terra |
| 34 | VGH/NC | Portão ON Voltage/NC |
| 35 | LEDA | Anodo LED |
| 36 | LEDA | Anodo LED |
| 37 | TE | Eficiência de efeito de rasgo |
| 38 | VCI | Fornecimento de energia 3.3V |
| 39 | VCI | Fornecimento de energia 3.3V |
| 40 | VCOM/NC | Voltagem VCOM/NC |
Classificações máximas absolutas
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VCI | -0,5 a 4 | V |
| Voltagem de entrada | Vinho | VVCI +0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características ópticas
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade |
| Ângulos de visão | θT | CR ¥10 | 75 | 80 | - | Graduação |
| θB | 75 | 80 | - | |||
| θL | 75 | 80 | - | |||
| θR | 75 | 80 | - | |||
| Relação de contraste | CR | θ=0° | 800 | 1000 | - | - |
|
Transmissão (com Polarizador)
|
T (%)
|
4.03 | 4.53 | |||
| Tempo de resposta | Tons | 25°C | - | 30 | 40 | ms |
| TOFF | ||||||
| Uniformidade | U | - | 70 | 80 | - | % |
| NTSC | - | - | - | 70 | - | % |
| Luminância | L | 550 | - | cd/m2 |

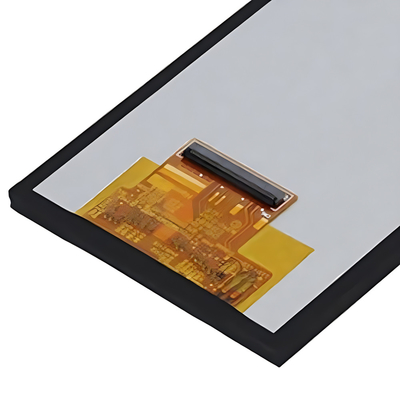

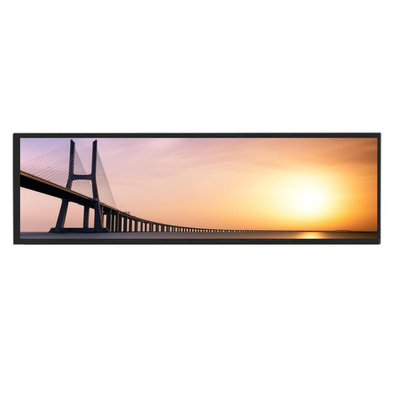

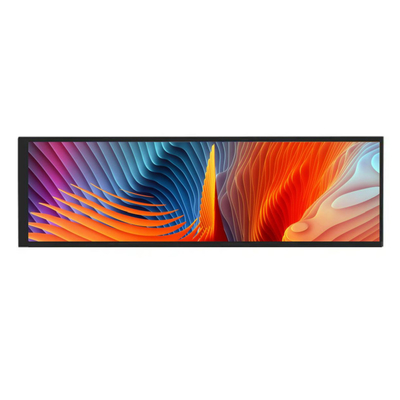

8.8 polegadas Tipo de barra TFT Display 480x1920 Pixel MIPI Interface ProdutoImagem
