0.87 polegadas Slim OLED Display Module 128x32 Pixels Interface I2C Texto Branco/Azul

0.87 polegadas Slim OLED Display Module 128x32 Pixels Interface I2C Texto Branco Azul Introdução do Produto

Revisão rápida do produto

OLED de 0,87 polegadas
Tipo: Gráfico
¢ Estrutura: COG
¢ 128 x 32 Matriz de pontos
¢ IC:SSD1316
Fornecimento de energia 3V
Imposto sobre o valor acrescentado
Interface: I2C
Cor da tela: Branco / Azul

¢ Conexão: ZIF FPC

Descrição

SFOS087DY-7139AP OLED Display Module é um display gráfico COG de 128x32 resolução, tamanho diagonal 0,87 polegadas.O modelo OLED foi concebido como de qualidade industrial, tendo o tamanho fino e a vantagem de um preço competitivo.. O módulo é integrado com SSD1316 IC; suporta interface I2C. A tensão de alimentação para lógica é de 2,8V, a tensão de alimentação para exibição é de 9V, a corrente operacional para VDD é de 180μA, função de condução 1/32.

SFOS087DY-7139AP OEL Display Module pode funcionar a temperaturas de -40°C a +80°C; as suas temperaturas de armazenamento variam de -40°C a +85°C.aplicações domésticas inteligentes, etc..

Informações sobre o produto

Características

0.87 polegadas Módulo de Display OLED Slim 128x32 Pixels I2C Interface Texto Branco/Azul Desenho do Produto

Definição de pin

Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N

Terminal positivo do condensador de inversão voadora, terminal negativo do condensador de impulso voador.Devem flutuar quando o conversor não for utilizado..

Pin 5, VDD2 VBAT

Fornecimento de energia para o circuito do conversor de DC/DC. Este é o pin de alimentação para o tampão interno do conversor de tensão DC/DC. Deve ser conectado a uma fonte externa quando o conversor for usado.Deve ser ligado ao VDD quando o conversor não for utilizado..

Pin6, VSS

Base do circuito lógico Este é um pin de terra. Ele atua como uma referência para os pinos lógicos. Ele deve ser conectado a uma base externa.

Pin7, VDD

Isto é um pin de alimentação de tensão, deve estar ligado a uma fonte externa.

Pin8, CS#

Pin9, RES#

Reinicialização de energia para controlador e driver. Este pin é a entrada de sinal de reinicialização. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal.

Pin10, D/C

Pin11, SCLK

O sinal de relógio do autocarro IIC. A transmissão de informações no autocarro I2C segue um sigma de relógio. Cada transmissão de bits de dados ocorre durante um único período de relógio deste pin.

Pin 12, SDA

Este pin atua como um canal de comunicação entre o transmissor e o receptor.

Pin13, IREF

Este pin é um pin de referência de corrente de segmento. Um resistor deve ser ligado entre este pin e o VSS.

Pin14, VCOMH

Este pin é o pin de entrada para o alto nível de saída de tensão para sinais COM. O condensador deve ser conectado entre este pin e o VSS.

Pin15, VCC

Fornecimento de energia para o painel OEL. Este é o pin de alimentação de tensão mais positiva do chip. Um condensador de estabilização deve ser ligado entre este pin e o VSS quando o conversor for utilizado.Deve ser ligado a uma fonte externa quando o conversor não estiver em uso..

Classificação máxima absoluta

Nota 1: Todas as voltagens acima referidas baseiam-se em ¢VSS = 0V.

Nota 2: Quando este módulo for utilizado para além dos valores máximos absolutos acima referidos, pode ocorrer uma ruptura permanente do módulo.É desejável utilizar este módulo nas condições previstas na secção 3.. “Óptica e Características Eléctricas. Se este módulo for utilizado para além destas condições, pode ocorrer um mau funcionamento do módulo e a fiabilidade do módulo pode deteriorar-se.

Nota 3: As faixas de temperatura definidas não incluem o polarizador.A temperatura máxima suportada do polarizador deve ser de 80°C.

Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% tabuleiro de xadrez.Configuração do software segue a secção 4.4 Inicialização.Fim de vida é especificado como 50% do brilho inicial alcançado.A temperatura média de funcionamento durante a vida útil é estimada pela operação acelerada em condições de alta temperatura..

Características ópticas

* Medição óptica efectuada a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. A configuração do software segue a secção 4.4 Inicialização.

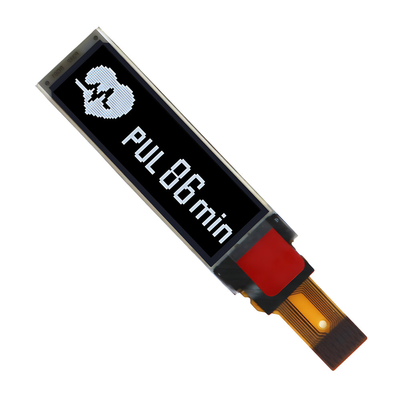

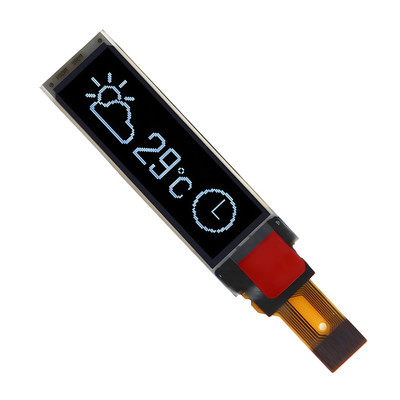

0.87 polegadas Módulo de Display OLED Slim 128x32 Pixels Interface I2C Texto Branco/Azul Imagem do Produto
