Detalhes do produto:
|
| Produto: | 1Display OLED de 54 polegadas | Resolução: | Resolução de 128x64 pontos |
|---|---|---|---|
| Interface: | I2C, SPI opcional | Modo de exibição: | Display de matriz passiva |
| Óptica: | Todos os ângulos de vista | Esboço Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Área ativa: | 35.06 ((L) x 17.52 ((W) mm | Pitch de pixel: | 0.274 x 0,274 mm |
| método de condução: | 1/64 Ciclo de trabalho | temperatura de funcionamento: | -40°C a +70°C |
| Temperatura de armazenamento.: | -40°C a +85°C | IC do condutor: | SSD1309 ou equivalente |
| Número de pin: | 4 pinos de cabeçalho, 7 pinos opcionais | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1Módulo de Display OLED de 54 polegadas,Módulo de exibição OLED 128*64 |
||
SFOM154YZ4-12864WB-01 Especificação.pdf
1.54 polegadas OLED Display Module 128 * 64 pixels 4 Pin IIC Interface Introdução ao produto
Os diodos orgânicos emissores de luz (OLEDs) são uma tecnologia de próxima geração que permite imagens mais brilhantes, mais claras e respostas mais rápidas.O modelo SFOM154YZ4-12864WB-01 OLED de 54 polegadas é feito de 128 x 64 pontos monocromáticosEste módulo OLED é leve, de baixo consumo de energia, de pequeno tamanho e tem diferentes opções de interface, o padrão é IIC, e as opções disponíveis são as portas IIC e SPI.O módulo é feito de COB OLED, que tem a vantagem de ser fácil de fixar o módulo para a aplicação do cliente devido à placa de PCB sobre ele.
O módulo de exibição OLED SFOM154YZ4-12864WB-01 originalmente não tinha toque, mas o painel de toque é personalizável.Terminal de ponto de venda, caixas registadoras, dispositivos portáteis, máquinas de encomenda móvel, etc.
Características
1Este mini OLED de 1,54 polegadas tem uma resolução de 128X64 e um chipset SSD1309.
2Este módulo de display OLED de 1,54 polegadas tem um consumo de energia ultra-baixo: iluminação de tela inteira 0,08w.
3Este display OLED de 4 pines de 1,54 polegadas tem quatro furos de montagem para fácil instalação.
4Este produto OLED de 1,54 polegadas 128x64 é projetado para o tipo I2C, IIC e SPI interface opcional.
5. Este produto OLED 4 pin de 1,54 polegadas suporta uma variedade de chips de controle: totalmente compatível com a série Arduino 51, série msp430, stm32/2 CSR IC, etc.
6A tensão de alimentação deste produto OLED I2C de 1,54 polegadas é DC 3V-5V.
7Este módulo de display OLED de 1,54 polegadas é integrado no driver IC. Ele pode se comunicar com I2C ((IIC) Interface só precisa de 4 portas de I/O
8Este produto OLED 1.54 polegadas 128x64 é compatível com MMDVM, Pi-Star, e é compatível com Raspberry pi.
9. Este produto 128x64 SPI OLED 1.54 polegadas é auto-luminoso design, não precisa de iluminação de fundo, a tela pode auto-luminoso; Ele tem alto contraste, pontos brilhantes e nítidos, até mesmo fontes minúsculas bastante legível.
10. o módulo de display OLED de 1,54 polegadas não tem fontes incorporadas dentro do controlador OLED, o utilizador pode criar as fontes através do software de geração de fontes.
Informações sobre o produto
| Produto: | 1Display OLED de 54 polegadas |
| Resolução: | Resolução de 128x64 pontos |
| Interface: | I2C, SPI Opcional |
| IC do condutor: | SSD1309 ou equivalente |
| Óptica: | Todos os ângulos de visão |
| Modo de exibição: | Display de matriz passiva |
| Esboço Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Área ativa: | 35.06 ((L) X 17.52 ((W) Mm |
| Pitch de pixels: | 0.274 x 0.274 mm |
| Método de condução: | 1/64 Ciclo de serviço |
| Temperatura de funcionamento: | -40°C a +70°C |
| Temperatura de armazenamento: | -40°C a +85°C |
| Número do pin: | 4 pinos de cabeçalho, 7 pinos opcionais |
| Conformidade: | Compatível com o REACH & RoHS |
Definição de pin
Pin1 GND (Power Ground)
Piin2 VDD (tensão do módulo de alimentação 3V - 5V)
Pin3 SCL (linha do relógio)
Pin4 SDA (linha de dados)
1.54 polegadas OLED Display Module 128 * 64 pixels 4 pin IIC Interface Desenho do produto

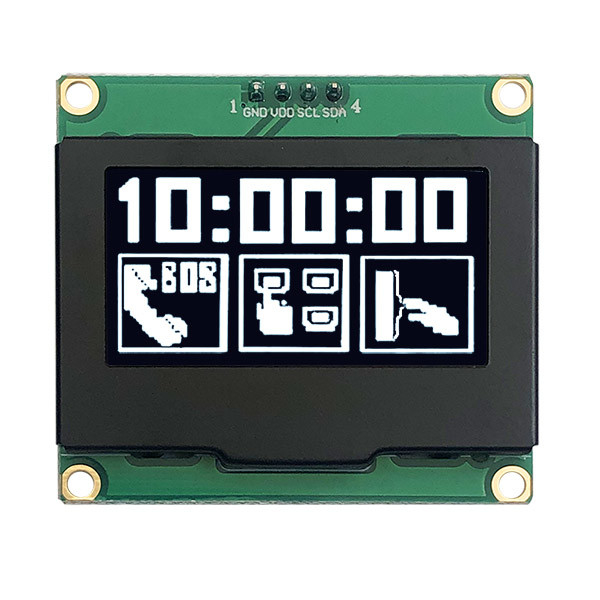

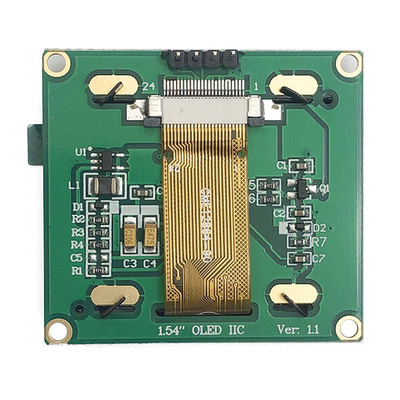

1.54 polegadas OLED Display Module 128 * 64 pixels 4 Pin IIC Interface Imagem do produto
