Detalhes do produto:
|
| Produto: | 16x2 caracteres COG Display LCD | Caracteres / Colunas: | 16 caracteres x 2 linhas |
|---|---|---|---|
| Tipo de LCD: | FSTN, negativo, transmissor | Óptica: | Às 12 horas. |
| Esboço Dim.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | Área de observação: | 36 ((H) x 10 ((V) (mm) |
| Tamanho do Ponto: | 0.365 ((H) x 0,375 ((V) (mm) | Dot Pitch: | 0.385 ((H) x 0,395 ((V) (mm) |
| Método de condução: | 1/16 Ciclo de trabalho, 1/5 Bias | Temperatura de funcionamento: | -10°C a +60°C |
| Temp do armazenamento: | -20°C a +70°C | Número de pin: | 11 pinos |
| Controlador: | ST7032 ou equivalente | Interface: | Interface da MPU IIC |
| Conector: | ZIF FPC | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 16x2 Caracteres COG Exibição LCD,Display LCD COG 3.3V,Modulo de LCD de engrenagem I2C MPU |
||

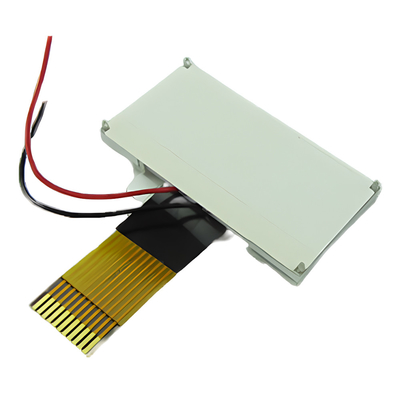

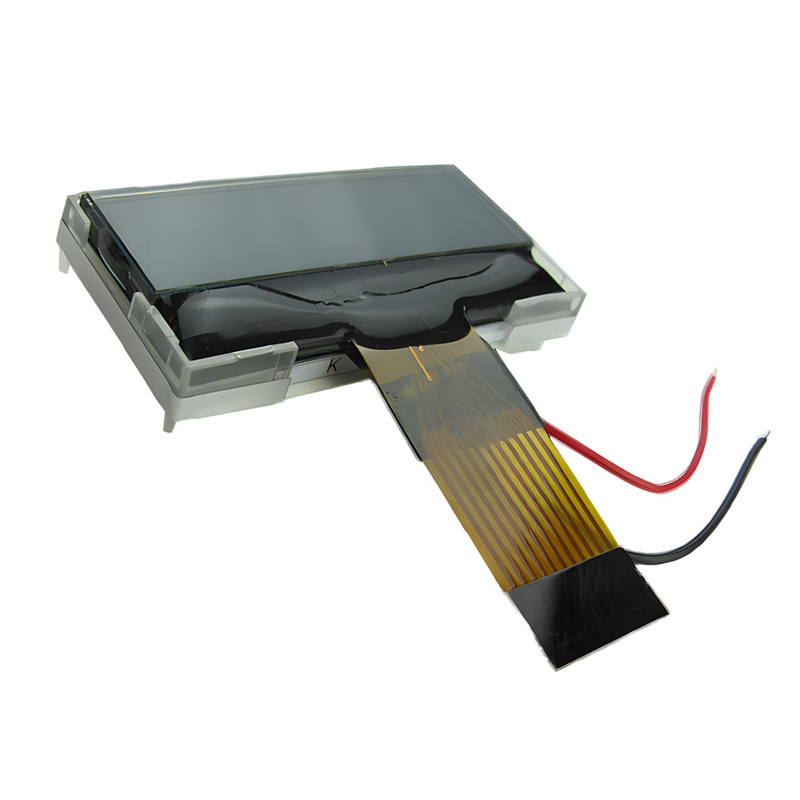

1602 COG Modulo LCD de caracteres, LCD 16x2 Caracter Display Introdução ao produto
SAEF Technology SF1602JR-269 é um módulo de exibição LCD monocromático COG 16X2.A tensão de alimentação do módulo LCD 1602 do display de caracteres SF1602JR-269 é de 3.3V (valor típico). Ele tem opções de luz de fundo LED branco, azul e verde amarelo LED. SF1602JR-269 é o modo negativo de transmissão FSTN.Pode funcionar a temperaturas que variam de -10 °C a +60 °CO seu intervalo de temperatura de armazenamento é de -20 °C a +70 °C. Este módulo LCD inicialmente não tinha toque, mas o painel de toque é personalizável.leitores de cartões, dispositivos sensores, terminais POS, leitores de dinheiro, dispositivos portáteis, analisadores médicos, e muito mais.
Características:
1As dimensões externas deste ecrã LCD de 16x2 caracteres são 40,9x20,9x5,3 mm, com 16 caracteres x 2 linhas.
2Este ecrã de tipo monocromo LCD COG 16x2 suporta interfaces IIC e MPU. A tensão típica para o módulo é de 3,3V e pode operar entre 2,7V e 4,5V.
3A corrente de alimentação deste LCD 1602 COG é de 160 uA (máximo 230 uA).
4O módulo de caracteres 16x2 funciona bem na direcção de visão das 12 horas.
5Este LCD COG 1602 é uma versão econômica, de baixo preço e alto desempenho de exibição.
6. Este 1602 Caracter COG LCD vem com várias opções de cores de luz de fundo, incluindo branco, amarelo verde, âmbar, azul, e muito mais.
7Este ecrã LCD de 16x2 tem um método de conexão ZIF FPC, e o comprimento do FPC pode ser personalizado, tornando mais fácil de projetar e instalar.
Informações sobre a produção:
| Produto: | Display LCD de 16x2 caracteres COG |
| Tipo de LCD: | FSTN, negativo, transmissor |
| Caracteres / Colunas: | 16 caracteres x 2 linhas |
| Óptica: | Às 12 horas. |
| Esboço Dim.: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Área de observação: | 36 ((H) X 10 ((V) (mm) |
| Pintura de pontos: | 0.385 ((H) X 0.395 ((V) (mm) |
| Tamanho do ponto: | 0.365 ((H) X 0,375 ((V) (mm) |
| Método de condução: | O que é a Bíblia? 1/16 |
| Temperatura de funcionamento: | -10°C a +60°C |
| Temperatura de armazenamento: | -20°C a +70°C |
| Controlador: | ST7032 Ou equivalente |
| Conector: | ZIF FPC |
| Número do pin: | 11 pinos |
| Interface: | Interface da MPU IIC |
| Conformidade: | Compatível com o REACH & RoHS |
1602 COG Modulo LCD de caracteres, LCD 16x2 Caracter Display Desenho do produto
Definição de pin:
Pin1 CAP1N para circuito de reforço de tensão (VDD-VSS), condensador externo cerca de 0.1u ~ 4.7uf
Pin2 CAP1P para circuito de reforço de tensão (VDD-VSS), condensador externo cerca de 0.1u ~ 4.7uf
Pin3 VLCD conversor de tensão CC/DC. Conectar um condensador entre o termostato e o VIN quando o reforço incorporado for utilizado.Ajustamento do contraste
Pin4 VIN-VDD VDD: 2,7 V a 5,5 V
Pin5 VIN-VDD VDD: 2,7 V a 5,5 V
Pin6 SHLS Cimento sinaliza direção selecionar:
0: Seg1~80 Endereço da coluna 79~0 (invertido)
1: Seg1~80 Endereço da coluna 0~79 ((Normal)
Pin7 SHLC Direção de sinalização comum selecionada:
0: Com1~16 Endereço da linha 15~0 (invertido)
1: Com1~16 Endereço da linha 0~15 ((Normal)
Pin8 VSS em terra (0V)
Pin9 SDA Na interface I2C DB7 (SDA) é a entrada de dados e DB6 (SCL) é a entrada de relógio.
Pin10 SCL Na interface I2C DB7 (SDA) é a entrada de dados e DB6 (SCL) é a entrada de relógio.
Pin11 XRESET Pin de reinicialização externo. Somente se a potência de reinicialização for usada, o pin XRESET deve ser fixado no VDD.
