Detalhes do produto:
|
| Produto: | 0Display OLED de 96 polegadas | Número de pixels: | pixéis 128x64 |
|---|---|---|---|
| IC do condutor: | SSD1315 ou equivalente | Modo de exibição: | Matriz passiva |
| Mostrar cor: | Monocromático (branco) | Dever de dirigir: | dever 1/64 |
| Tamanho do painel: | 24.7 x 16.6 x 1.3 (mm) | Área ativa: | 21.74 x 11.175 (mm) |
| Pitch de pixel: | 00,17 x 0,175 (mm) | Tamanho do pixel: | 00,15 x 0,15 (mm) |
| Direção de visualização: | Todos os ângulos de vista | Interface: | I2C, SPI opcional |
| Conexão: | Plug-in | Número de pin: | 30 pinos (pode ser personalizado) |
| Temperatura operacional.: | -40C - +70C | Temperatura de armazenamento.: | -40C - +85C |
| Tempo de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo da exposição de 0,96 polegadas OLED |
||
** Descarregar folha de dados **
SFOS096JY-7127AP Especificação.pdf
0.96 polegadas OLED Display 128x64 Branco/Azul/Amarela/Amarela-AzulIntrodução ao produto
A tela OLED monocromática refere-se a uma tela OLED que só pode exibir uma cor, como branco, azul e amarelo.nesta tela de exibição, também podemos fornecer uma tela de cores duplas de amarelo e azul, que também fornece aos usuários uma boa experiência visual.
O módulo de display OLED SFOS096XZ-7127AP é um display gráfico COG de resolução 128x64 com uma diagonal de 0,96 polegadas.O modelo OLED foi concebido como de qualidade industrial e apresenta uma vantagem competitiva em termos de preço. Este módulo tem um IC SSD1315 incorporado; Ele suporta interfaces I2C e SPI. A tensão da fonte de alimentação lógica é de 2,8V, a tensão da fonte de alimentação do display é de 9V, a corrente de operação VDD é de 160 μ A,e o ciclo de condução é 1/64.
O módulo de exibição SFOS096XZ-7127AP OEL é adequado para dispositivos portáteis, aplicações domésticas inteligentes e muito mais. Este módulo pode funcionar a temperaturas que variam de -40 °C a +70 °C;Temperatura de armazenamento de -40 °C a +85 °C.
Características
| Produto: |
0Display OLED de ligação de 96 polegadas |
| Número de pixels: | 128x64 pixels |
| IC do condutor: | SSD1315 ou equivalente |
| Modo de exibição: | Matriz passiva |
| Cor de exibição | branco, azul, amarelo e dupla cor ((amarelo/azul) |
| Função de condução: | O que é a religião? 1/64 |
| Área ativa: | 21.74 x 11.175 (mm) |
| Tamanho do painel: | 24.7 x 16.6 x 1.3 (mm) |
| Pitch de pixels: | 0.17 x 0,175 (mm) |
| Tamanho de pixels: | 0.15 x 0,15 (mm) |
| Interface: | I2C, SPI Opcional |
| Direção de visualização: | Todos os ângulos de visão |
| Conexão: | Plug-in |
| Número do pin: | 30 pinos (podem ser personalizados) |
| Temperatura de funcionamento: | -40C - +70C |
| Temperatura de armazenamento: | -40°C - +85°C |
| Tempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidade: | Compatível com o REACH & RoHS |
0.96 polegadas OLED Display 128x64 Branco/Azul/Amarela/Amarela-AzulDesenho do produto
Definição do pin de interface
| - Não, não. | Símbolo | Descrição |
| 1 | NC | Não há ligação. |
| 2 | C1N |
CXP/CXN-Pin para condensador de bomba de carga;Conectar uns aos outros com um condensador |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Fornecimento de energia para o circuito regulador da bomba de carga. |
| 7,10 | NC | Não há ligação. |
| 8 | VSS | Isto é um pin de terra. |
| 9 | VDD | Pin de alimentação para a operação lógica do núcleo. |
| 11 | BS1 |
Pins de selecção da interface do autocarro MCU. |
| 12 | BS2 | |
| 13 | CS | Esta é a entrada de seleção do chip. |
|
14 |
RES |
Mantenha este pin alto (ou seja, conecte-se ao VDD) durante o funcionamento normal |
|
15 |
A0 |
Este é o pin de controle Data/Command. Quando ele é puxado HIGH (ou seja, conectar-se ao VDD), os dados em D[7:0] são tratados como dados. Quando for puxado para baixo, os dados em D[7:0] serão transferidos para o registro de comando. No modo I2C, este pin atua como SA0 para a seleção de endereços de escravos. Quando for selecionada a interface serial de três fios, este pin deve estar ligado ao VSS. |
|
16 |
WR |
Este é um pin de entrada de controle de leitura / gravação conectado à interface MCU. Quando o modo de interface 8080 é selecionado, este pin será a entrada de gravação (WR#). A operação de gravação de dados é iniciada quando este pin é puxado para baixo e o chip é selecionado. |
|
17 |
RD |
Ao se conectar a um microprocessador da série 8080, este pin recebe o sinal Read (RD#). Quando for selecionada a interface serial ou I2C, este pin deve estar ligado ao VSS. |
|
18 ~ 25 |
D0 ~ D7 |
Estes são buses de dados bidirecionais de 8 bits a serem conectados ao bus de dados do microprocessador.D1 será a entrada de dados de série: SDIN e D2 devem ser mantidos NC. Quando o modo I2C é selecionado, D2, D1 deve ser ligado e servir como SDAout, SDAin em aplicação e D0 é a entrada de relógio serial, SCL. |
|
26 |
IREF |
Este é o pin de referência da corrente de saída do segmento. Quando for utilizado um IREF externo, deve ser ligado um resistor entre este pin e o VSS para manter a corrente IREF a 30 uA. Quando for utilizado o IREF interno, este pin deve ser mantido NC. |
|
27 |
VCOMH |
O pin do sinal COM desmarcou o nível de tensão. Um condensador deve ser ligado entre este pin e VSS.Com |
|
28 |
CCC |
A fonte de alimentação para a tensão de condução do painel. Este também é o pin de alimentação de tensão de energia mais positivo. Quando a bomba de carga está ativada, um capacitor deve ser conectado entre este pin e o VSS. |
| 29,30 | NC | Não há ligação. |
Características de CC
| Posições | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | |
|
Tensão de alimentação |
IC de tensão de alimentação lógica | VDD | 1.65 | 3.0 | 3.5 | V |
| Voltagem de alimentação do regulador da bomba de carga |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Funcionamento (para painel OLED) |
CCC |
7.0 |
7.5 |
8.0 |
V |
|
|
Input Voltagem |
Alta tensão | VIH | 0.8 x VDD | - | VDD | V |
| Baixa Tensão | VIL | 0 | - | 0.2 x VDD | V | |
|
Produção Voltagem |
Alta tensão | VOH | 0.9 x VDD | - | VDD | V |
| Baixa Tensão | VOL | VSS | - | 0.1 x VDD | V | |
Características eletro-ópticas
| Posições | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade | Observação | |
| Luminância de funcionamento | L | 50 | 65 | - | cd/m2 | Todos os pixels ligados | |
| Consumo de energia | P | - | 50 | 60 | mW |
30% de pixels Ativado |
|
| Frequência de quadros | Fr | - | 105 | - | Hz | - | |
|
Cores Coordenadas |
Azul | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Sala escura |
| CIE e | 0.21 | 0.25 | 0.29 | ||||
|
Tempo de resposta
|
Levante-se. | Tr | - | 10 | - | nós | - |
| Descomposição | Td | - | 10 | - | nós | - | |
| Relação de contraste | Cr | 10000:1 | - | - | - | Sala escura | |
| Ângulo de visão | θ | 160 | - | - | Graduação | - | |
| Tempo de vida útil | Em cima | 22000 | - | - | Horas | L= 65 cd/m2 | |

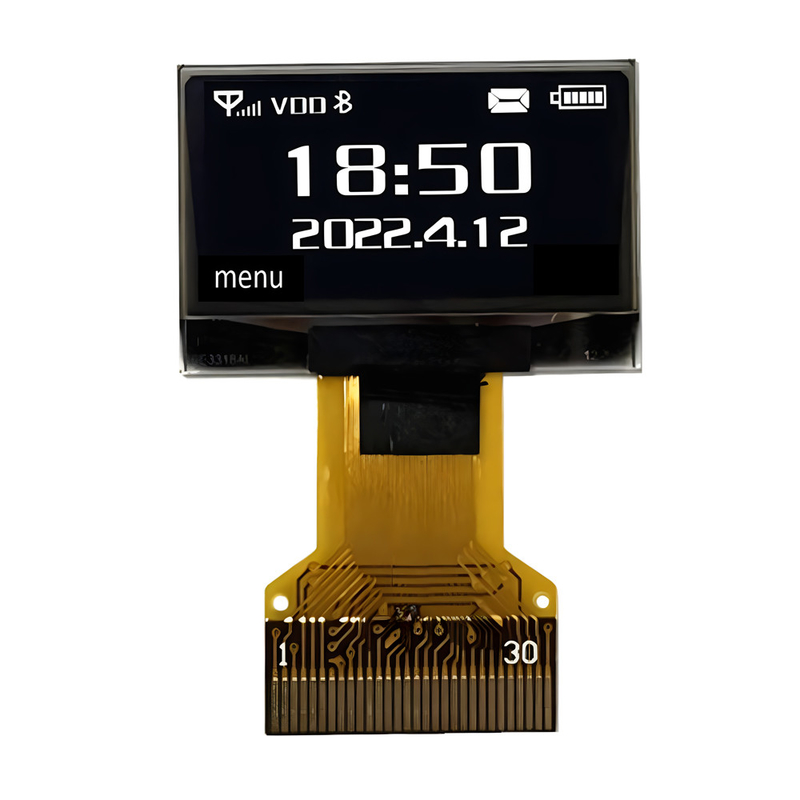

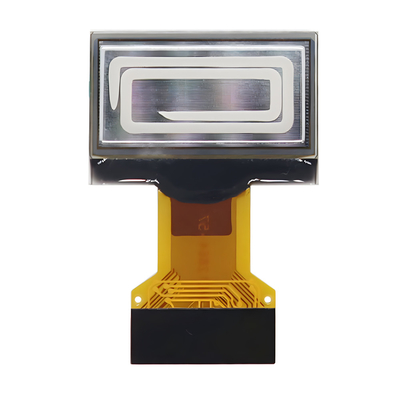

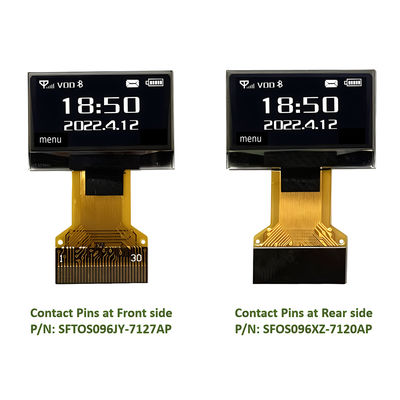

0.96 polegadas OLED Display 128x64 Branco/Azul/Amarela/Amarela-AzulImagem do produto
