Módulo de display OLED monocromático de 1,3 polegadas 128x64 pixels Desenho do Produto Introdução do Produto
O Módulo de Display OLED SFOS130JY-7130AP é um display gráfico COG com resolução de 128x64 pixels, com tamanho diagonal de 1,3 polegadas. O modelo OLED foi projetado como grau industrial e possui a vantagem de um preço competitivo. O módulo é integrado com o CI CH1116G; ele suporta paralelo de 8 bits 68XX/80XX, SPI de 3/4 fios, interface I2C. A tensão de alimentação para Lógica é 4V, tensão de alimentação para display é 14V, corrente de operação para VDD é 180μA, ciclo de trabalho de 1/64. O Módulo de Display OEL SFOS130Y-7130AP pode operar em temperaturas de -40℃ a +80℃; suas temperaturas de armazenamento variam de -40℃ a +80℃.
| Produto: |
Módulo de Display OLED de 1,3 Polegadas |
| Número de Pixels: |
Gráficos 128x64 |
| Modo de Exibição: |
Matriz Passiva |
| CI Driver: |
CH1116G ou Equivalente |
| Cor da Exibição: |
Mono Branco, Azul, Opcional |
| Ciclo de Trabalho: |
Ciclo de Trabalho 1/64 |
| Tamanho do Painel: |
34,5 X 23,0 X 1,4 (mm) |
| Área Ativa: |
29,42 X 14,7 (mm) |
| Passo do Pixel: |
0,23 X 0,23 (mm) |
| Tamanho do Pixel: |
0,21 X 0,21 (mm) |
| Interface: |
8 bits 68XX/80XX, SPI de 3/4 fios, I2C |
| Número de Pinos: |
30 Pinos |
| Direção de Visualização: |
Todos os Ângulos de Visualização |
| Conexão: |
Conexão Plug-in |
| Tempo de Vida: |
50.000 Horas @60cd/m2 |
| Conformidade: |
Conformidade com REACH e RoHS |
Recursos
1. Este mini display OLED de 1,3 polegadas tem uma resolução de 128X64 e possui um chipset CH1116 .
2. Este módulo de display OLED de 1,3 polegadas tem consumo de energia ultrabaixo: iluminação de tela cheia 0,08w.
3. Este micro display OLED de 1,3 polegadas é do tipo plug-in, podemos personalizar FPC (comprimento, interface, conexão do tipo plug-in, etc.) de acordo com os requisitos do cliente.
4. Este produto OLED de 1,3 polegadas 128x64 é projetado para interface de 8 bits 68XX/80XX, SPI de 3/4 fios, I2C.
5. Este módulo de display OLED de 1,3 polegadas tem um ângulo de visão infinito "até 175 graus"..
6. Este produto OLED de 1,3 polegadas 128x64 é adequado para dispositivos vestíveis, aplicações de casa inteligente, etc.
7. Este produto SPI/IIC OLED de 1,3 polegadas tem um design auto-iluminante, nenhuma luz de fundo é necessária, e o display pode ser auto-iluminado; Ele tem alto contraste, pontos brilhantes e claros que são muito legíveis mesmo em fontes minúsculas.
10. Este display OLED de 1,3 polegadas tem um tempo de resposta mais rápido de "10 microssegundos a +25 °C".
10. Este produto OLED mono de 1,3 polegadas tem alto brilho e este produto tem uma relação de contraste de até 2000:1.
11. Este produto OLED de 1,3 polegadas de baixo custo tem menor consumo de energia - reduzindo as emissões de CO2.
Módulo de display OLED monocromático de 1,3 polegadas 128x64 pixels Desenho do Produto
Definição dos Pinos
Classificações Máximas Absolutas
Nota 1: Todas as tensões acima são baseadas em “VSS = 0V”.
Nota 2: Quando este módulo é usado além das classificações máximas absolutas acima, pode ocorrer a quebra permanente do módulo. Além disso, para operações normais, é desejável usar este módulo sob as condições de acordo com a Seção 3. “Características Ópticas e Elétricas”. Se este módulo for usado além dessas condições, pode ocorrer mau funcionamento do módulo e a confiabilidade do módulo pode se deteriorar.
Nota 3: As faixas de temperatura definidas não incluem o polarizador. A temperatura máxima suportada do polarizador deve ser 80°C.
Nota 4: VCC = 12,0V, Ta = 25°C, 50% Checkerboard. A configuração do software segue a Seção 4.4 Inicialização. O fim da vida útil é especificado como 50% do brilho inicial atingido. A vida útil média de operação em temperatura ambiente é estimada pela operação acelerada em condições de alta temperatura.
Características Ópticas
Características DC

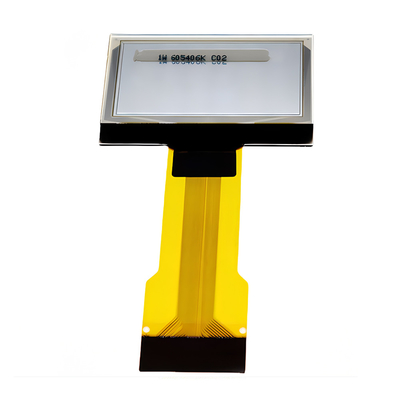

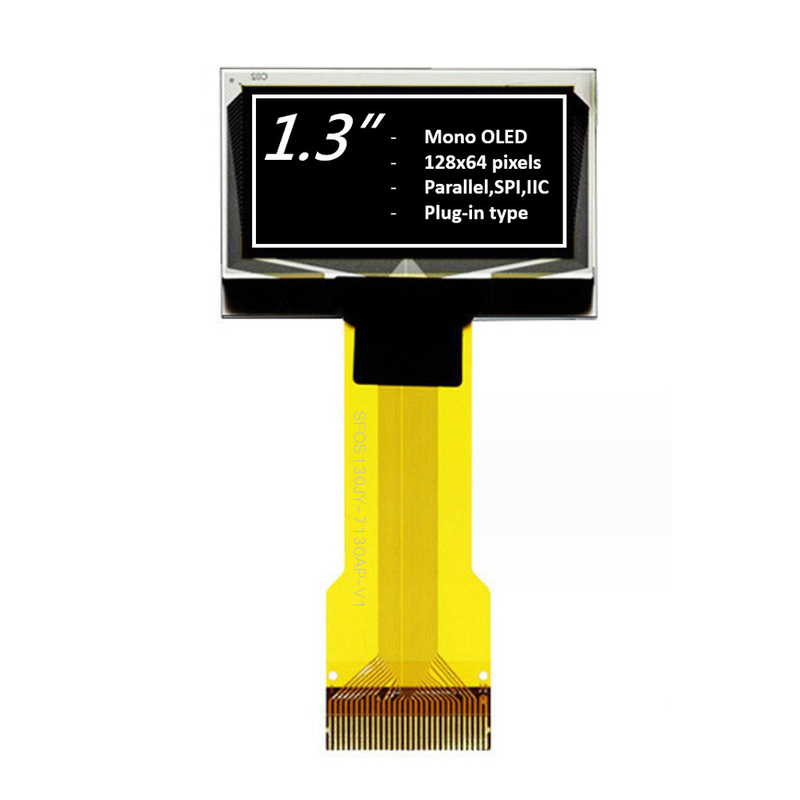

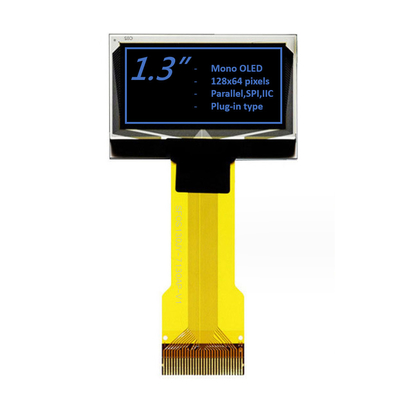

Módulo de display OLED monocromático de 1,3 polegadas 128x64 pixels Desenho do Produto Produto Imagem
