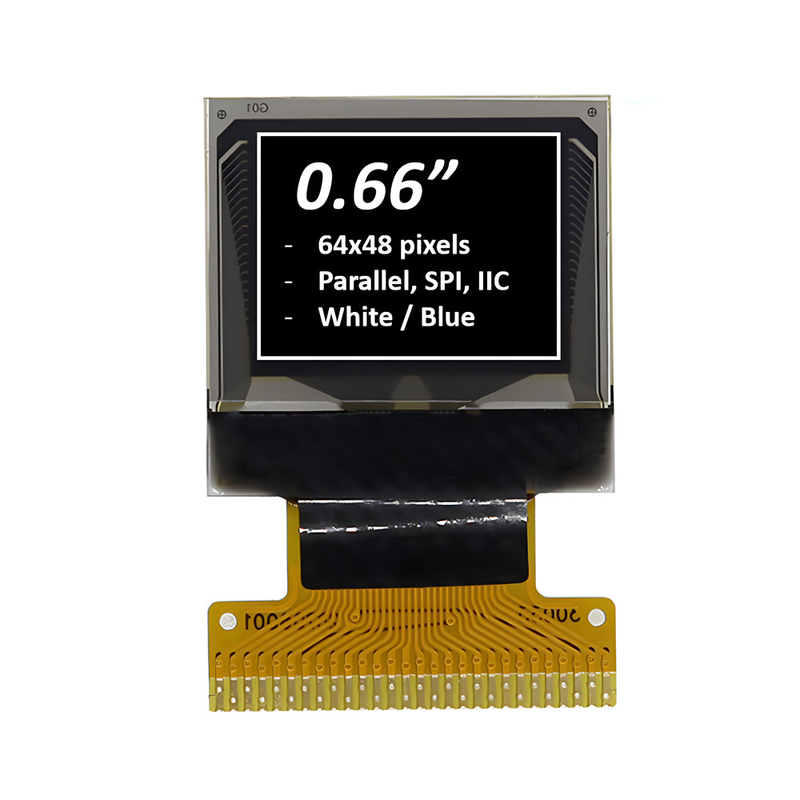

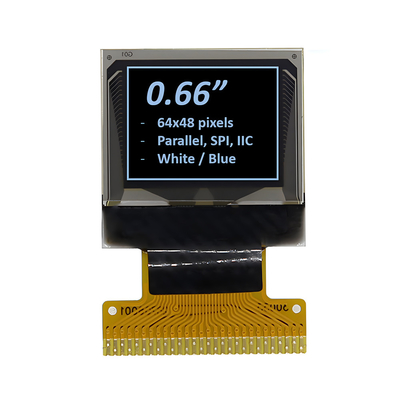

0.66 polegadas Modulo gráfico OLED 64x48 pixels Branco/Azul Opcional

Sobre este artigo SFOS066XZ-7115AN Módulo de Display OLED

O módulo de exibição OLED SFOS066XZ-7115AN é uma solução de exibição compacta e de alta resolução concebida para várias aplicações,especialmente aqueles que exigem um pequeno fator de forma e fiabilidade industrialAqui está um resumo das suas principais características e especificações:

1. Especificações de exibição:

   • Tamanho: diagonal de 0,66 polegadas, tornando-se uma das telas OLED menores adequadas para dispositivos compactos.
   • Resolução: 64x48 pixels, proporcionando uma exibição clara para texto e gráficos simples.

2. Grau industrial:

   • Concebido para atender aos padrões industriais, garantindo durabilidade e fiabilidade em ambientes adversos.

3. IC do controlador:

   • IC SSD1315 embutido, que é um driver comum para telas OLED, conhecido por sua versatilidade e compatibilidade com vários tipos de tela.

4. Interfaces:

   • Suporta interface paralela de 8 bits 68XX/80XX, fornecendo um método de conexão direta para transferência de dados.
   • Interface SPI de 4 fios para comunicação serial, que é útil para microcontroladores com pinos de E/S limitados.
   • Interface I2C, um protocolo serial de dois fios que simplifica as conexões em aplicações com vários dispositivos I2C.

5. Voltagem e corrente:

   • Tensão de alimentação lógica: 4 V, que é típica de muitos sistemas baseados em microcontroladores.
   • Corrente de funcionamento para VDD: 180 μA, indicando baixo consumo de energia, benéfico para dispositivos a bateria.

6. Função de condução:

   • 1/48 ciclo de trabalho, o que significa que o ecrã é atualizado 1/48o do tempo, uma prática comum para ecrãs OLED para gerenciar o consumo de energia.

7. Intervalo de temperatura:

   • Funciona a partir de -40°C a +80°C, tornando-o adequado para uma ampla gama de ambientes, desde o armazenamento a frio até ambientes industriais quentes.
   • As temperaturas de armazenamento variam de -40°C a +80°C, garantindo que o módulo permaneça estável durante o transporte e quando não estiver em uso.

8. Aplicações:

   • Ideal para dispositivos portáteis, como relógios inteligentes e rastreadores de fitness, onde é necessário um ecrã pequeno e de alta resolução.
   • Adequado para aplicações domésticas inteligentes, como termostatos inteligentes e painéis de automação residencial, onde é necessário um ecrã claro para a interação do utilizador.

9. Preço:

   • Posicionado como uma opção de preços competitivos, tornando-o uma escolha atraente para projetos sensíveis aos custos, mantendo a qualidade industrial.

10. Considerações adicionais:

    • O pequeno tamanho do módulo e o baixo consumo de energia o tornam adequado para dispositivos movidos a bateria, prolongando a vida útil da bateria.
    • A ampla gama de temperaturas de funcionamento permite a sua utilização em aplicações ao ar livre ou em regiões com flutuações extremas de temperatura.

O módulo de exibição OLED SFOS066XZ-7115AN é uma solução de exibição versátil para aplicações onde é necessária uma combinação de tamanho pequeno, alta resolução e confiabilidade de nível industrial.Seu baixo consumo de energia e suporte para múltiplas interfaces de comunicação tornam-no uma escolha popular para designers e engenheiros que trabalham em dispositivos de próxima geração.

Características

Desenho de contorno

Definição de pin

Características ópticas

Características de CC

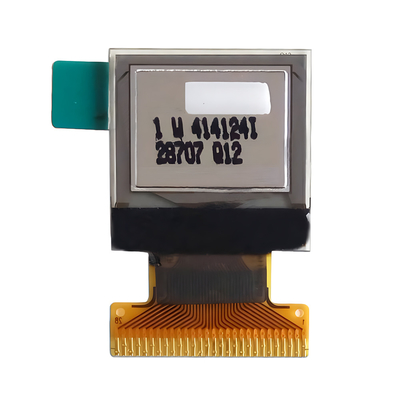

Imagem do produto
