Detalhes do produto:
|
| Produto: | 0Módulo de exibição OLED de 0,63 polegadas | Número de pixels: | 120x28 pixels |
|---|---|---|---|
| IC do condutor: | SSD1312 ou equivalente | Modo de exibição: | Matriz passiva |
| Mostrar cor: | Monocromático (branco) | Dever de dirigir: | O que é a Bíblia? 1/28 |
| Tamanho do painel: | 21.54 x 6.62 x 1.22 (mm) | Área ativa: | 15.58 x 3.62 (mm) |
| Pitch de pixel: | 00,13 x 0,13 (mm) | Tamanho do pixel: | 0.11 x 0,11 (mm) |
| Direção de visualização: | Todos os ângulos de vista | Interface: | I2C |
| Conexão: | Soldagem/Hotbar (personalizável) | Número de pin: | 14 pinos (pode ser personalizado) |
| Tempo de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de Display OLED de 120x28 pixels,0Módulo de exibição OLED de 0,63 polegadas |
||

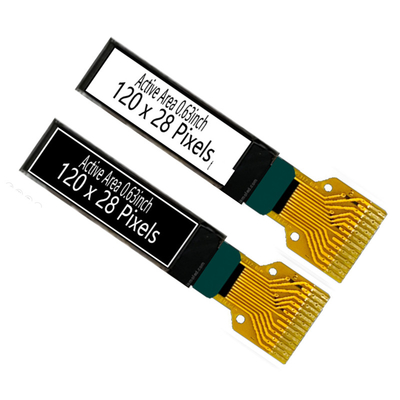

0.63 polegadas 120x28 pixels OLED Display Module, 0,63 polegadas OEL Matrix Display Introdução ao produto
O módulo de display OLED SFOS063XZ-7114AN é um display gráfico COG de resolução 120x28, com tamanho diagonal de 0,63 polegadas.O modelo OLED é concebido como de qualidade industrial, que tem a vantagem de um preço competitivoO módulo é integrado com SSD1312 IC; suporta interface I2C. A tensão de alimentação para lógica é de 2,8V típica, variando de 1,65V a 3,3V, a tensão de alimentação para exibição é de 8V,Corrente de funcionamento para VDD é de 180μA, serviço de condução 1/28.O módulo de exibição SFOS063XZ-7114AN OEL é adequado para dispositivos portáteis, aplicações domésticas inteligentes, etc. Este módulo pode funcionar a temperaturas compreendidas entre -40°C e +80°C;Temperaturas de armazenamento entre -40°C e +85°C.
Características
9Este ecrã OLED de 0,63 polegadas tem um tempo de resposta mais rápido de "10 microssegundos a +25 °C".
10Este produto mono OLED de 0,63 polegadas tem um alto brilho e este produto tem uma relação de contraste de até 2000:1.
11Este produto OLED de baixo custo de 0,63 polegadas tem menor consumo de energia - reduzindo as emissões de CO2.
| Produto: | 0Módulo de Display OLED de 63 polegadas |
| IC do condutor: | SSD1312 ou equivalente |
| Interface: | I2C |
| Cor de exibição | Monocromático (branco) |
| Número de pixels: | 120x28 pixels |
| Modo de exibição: | Matriz passiva |
| Função de condução: | O que é a Bíblia? 1/28 |
| Tamanho do painel: | 21.54 x 6.62 x 1.22 (mm) |
| Área ativa: | 15.58 x 3.62 (mm) |
| Pitch de pixels: | 0.13 x 0,13 (mm) |
| Tamanho de pixels: | 0.11 x 0,11 (mm) |
| Número do pin: | 14 pinos (podem ser personalizados) |
| Direção de visualização: | Todos os ângulos de visão |
| Conexão: | Soldagem/Hotbar (personalizável) |
| Tempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidade: | Compatível com o REACH & RoHS |
0.63 polegadas 120x28 pixels OLED Display Module, 0,63 polegadas OEL Matrix Display Desenho do produto
Classificações máximas absolutas
Características ópticas
Definição de pin
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Terminal positivo do condensador de inversão voadora, terminal negativo do condensador de impulso voador.Devem flutuar quando o conversor não for utilizado..
Pin 5.VDD2VBAT
Fornecimento de energia para o circuito do conversor de DC/DC. Este é o pin de alimentação para o tampão interno do conversor de tensão DC/DC. Deve ser conectado a uma fonte externa quando o conversor for usado.Deve ser ligado ao VDD quando o conversor não for utilizado..
Pinhas6, VBREFNC
Pinhas7, VSS
Base do circuito lógico Este é um pin de terra. Ele atua como uma referência para os pinos lógicos. Ele deve ser conectado a uma base externa.
Pinhas8, VDD1
Isto é um pin de alimentação de tensão, deve estar ligado a uma fonte externa.
Pinhas9RES#
Reinicialização de energia para controlador e driver. Este pin é a entrada de sinal de reinicialização. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal.
Pinhas10, SCL
O sinal de relógio do autocarro IIC. A transmissão de informações no autocarro I2C segue um sigma de relógio. Cada transmissão de bits de dados ocorre durante um único período de relógio deste pin.
Pinhas11, SDA
Este pin atua como um canal de comunicação entre o transmissor e o receptor.
Pin12, IREF
Este pin é um pin de referência de corrente de segmento. Um resistor deve ser ligado entre este pin e o VSS.
Pinhas13, VCOMH
Este pin é o pin de entrada para o alto nível de saída de tensão para sinais COM. O condensador deve ser conectado entre este pin e o VSS.
Pinhas14, CCV
Fornecimento de energia para o painel OEL. Este é o pin de alimentação de tensão mais positiva do chip. Um condensador de estabilização deve ser ligado entre este pin e o VSS quando o conversor for utilizado.Deve ser ligado a uma fonte externa quando o conversor não estiver em uso..

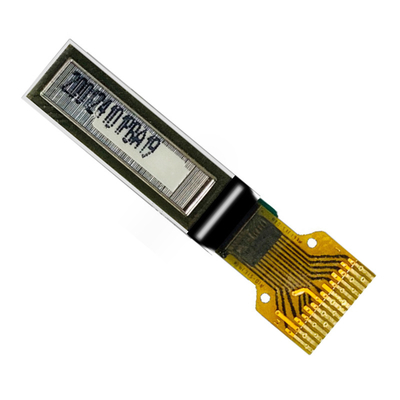

0.63 polegadas 120x28 pixels OLED Display Module, 0,63 polegadas OEL Matrix DisplayImagem do produto
Instalações de fábrica e certificados
Os ecrãs gráficos OLED da SAEF Technology estão disponíveis em três estruturas mecânicas, incluindo a tecnologia de matriz passiva COB, COG e TAB.Resolução OLED gráfica monocromática disponível em ecrã gráfico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, OLED display 128x64, OLED 128x128, e 256x64 OLED display.Os ecrãs gráficos OLED da gama de produtos SAEF possuem controladores e interfaces integrados que incluem paralelasEstes módulos de display OLED têm tensões de 3V ou 5V dependendo da resolução/cor.
A SAEF oferece uma ampla gama de módulos de exibição OLED em tamanhos de 0,42 "a 5,5" OLED, como 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,63" OLED Display, 0,50" OLED Display, 0,50" OLED Display, 0,50" OLED Display, 0,50" OLED Display.Display mini OLED de 66 polegadas, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, e soluções de design personalizado.
