Detalhes do produto:
|
| Produto: | Display LCD TFT de 7 polegadas | Temporário operacional.: | -30°C a +75°C |
|---|---|---|---|
| Luminância de superfície: | 1000 cd/m2 (nits) | Resolução: | 1024 RGB x 600 |
| interface: | RGB | Número de pin: | 50 pinos |
| Direção de visualização: | IPS, Todos os ângulos de visão (85/85/85/85) | Esboço Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Área ativa: | 154.21 ((H) x85.92 ((V) (mm) | tela sensível ao toque: | CTP Opcional |
| Tratamento de superfície: | Revestimento duro ((3H) | Exibir cores: | 16,7 M |
| Conexão: | Plug-in | Temperatura de armazenamento.: | -30°C a +80°C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display PCAP TFT de 7 polegadas,1000nits PCAP TFT Display |
||
7 polegadas PCAP TFT Display 1024x600 1000nits RGB Wide Temperatura de Operação Introdução do produto
SFTO700XC-7026AN TFT LCD display é uma tela de 7 polegadas IPS tipo ângulo de visão completo com resolução de 1024x600 pixels.Este ecrã TFT SFTO700XC-7026AN é operado a 3.3V (voltagem de potência), Vdd é de 3,0V a 3,6V.
Este módulo TFT LCD SFTO700XC-7026AN é com luminosidade de 1000cd/m2.O TFT touch LCD SFTO700XC-7026AN está em boas condições de qualidadeComo um ecrã de nível industrial, este produto é amplamente utilizado em aplicações industriais e médicas, terminal POS bancário, HMI, automação residencial, sistema de segurança, etc.
| Produto: | Display LCD TFT de 7 polegadas |
| Luminância superficial: | 1000 Cd/m2 (nits) |
| Temperatura de funcionamento: | -30°C a +75°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Número de pin: | 50 pinos |
| Resolução: | 1024 RGB X 600 |
| Interface: | RGB |
| Direção de visualização: | IPS, ângulo de visão total (85/85/85/85) |
| Área ativa: | 154.21 ((H) x85.92 ((V) (mm) |
| Esboço Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Ecrã táctil: | CTP Opcional |
| Cor de exibição: | 16.7 M |
| Tratamento de superfície: | Revestimento duro ((3H) |
| Conexão: | Plug-in |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o REACH & RoHS |
Características
Este LCD TFT de 7 polegadas é um LCD TFT de matriz ativa em cores usando TFTs de silício amorfo (ThinFilm Transistors) como dispositivos de comutação ativos.
Esta tela LCD PCAP TFT de 7 polegadas é projetada com tela sensível ao toque capacitiva, o vidro da tampa pode ser personalizado como exigência do cliente.
Este ecrã TFT de 7 polegadas é com Gamut de Cores Tipo 50% Min.45%.
O tempo de resposta deste TFT LCD de 12,1 polegadas é tipicamente 30ms, Max. 35ms.
Este ecrã TFT de 7 polegadas 1024x600 tem uma relação de contraste de Typ:1000 Min:800.
Este TFT RGB de 7 polegadas funciona a uma temperatura ampla que varia de -30 graus a +75 graus.
Este ecrã TFT de 7 polegadas é um ecrã LCD padrão de interface RGB de 50 pinos.
7 polegadas TFT LCD Display Operação de ampla temperatura 1024x600 HMI Screen RGB 50pins Desenho do produto
Especificações elétricas do módulo LCD
Definição de pin
I: entrada, O: saída, P: potência
Nota 1: selecionar o modo DE/SYNC. Normalmente puxar alto.Quando selecionar o modo DE, MODE= 1, VS e HS devem puxar alto.Quando selecionar o modo SYNC, MODE= 0, DE deve ser aterrado.
Nota 2: Ao introduzir dados RGB de 18 bits, os dois bits inferiores dos dados R, G e B devem estar em terra.
Nota 3: Os dados devem ser bloqueados na borda de queda do DCLK.

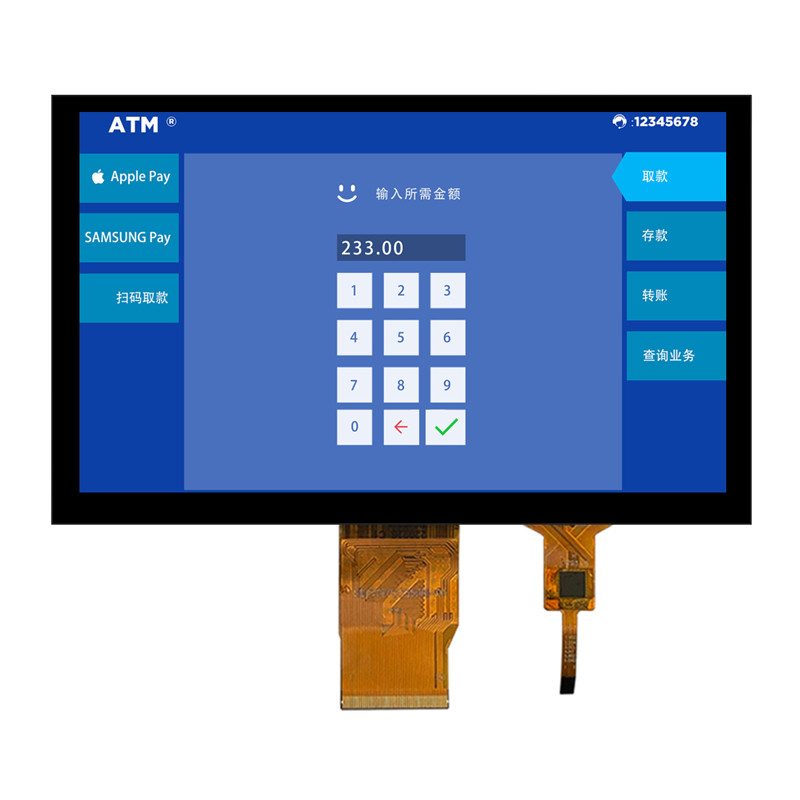

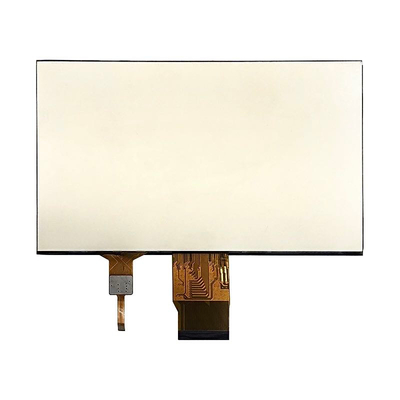

7 polegadas PCAP TFT Display 1024x600 1000nits RGB Wide Temperatura de Operação Imagem do Produto
Instalações de fábrica e certificados
Ecrã táctil de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma confiabilidade de nível profissional combinada.O ecrã sensível ao toque capacitivo projetado da Saef Technology foi concebido paraTambém podemos combinar telas sensíveis ao toque PCAP com telas de cristal líquido (LCDs),que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
