Detalhes do produto:
|
| Produto: | Módulo de exibição OLED 0,96" | Número de pixels: | pixéis 128x64 |
|---|---|---|---|
| IC do condutor: | SSD1315 ou equivalente | Modo de exibição: | Matriz passiva |
| Mostrar cor: | Monocromático (branco) | Dever de dirigir: | dever 1/64 |
| Tamanho do painel: | 24.7 x 16.6 x 1.3 (mm) | Área ativa: | 21.74 x 11.175 (mm) |
| Pitch de pixel: | 00,17 x 0,175 (mm) | Tamanho do pixel: | 00,15 x 0,15 (mm) |
| Direção de visualização: | Todos os ângulos de vista | Interface: | I2C, SPI opcional |
| Conexão: | Plug-in | Número de pin: | 30 pinos (pode ser personalizado) |
| Temperatura operacional.: | -40C - +70C | Temperatura de armazenamento.: | -40C - +85C |
| Tempo de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo da exposição de 0,96 polegadas OLED,exposição oled 128x64 |
||
Preço por atacado Modulo de Display OLED de 0,96 polegadas 128x64 Pixel SPI IIC Interface Plug-In Connection Introdução do Produto
SFOS096XZ-7120AP OLED Display Module é uma tela gráfica COG de resolução 128x64, com tamanho diagonal de 0,96 polegadas.O modelo OLED é concebido como de qualidade industrial, que tem a vantagem de um preço competitivoO módulo é integrado com SSD1315 IC; suporta interface I2C e SPI. A tensão de alimentação para lógica é de 2,8V, a tensão de alimentação para exibição é de 9V, a corrente operacional para VDD é de 160μA,Função de condução 1/64.
O módulo de exibição OEL SFOS096XZ-7120AP é adequado para dispositivos portáteis, aplicações domésticas inteligentes, etc. Este módulo pode funcionar a temperaturas compreendidas entre -40°C e +70°C;Temperaturas de armazenamento entre -40°C e +85°C.
| Produto: | Módulo de exibição OLED 0,96" |
| Número de pixels: | 128x64 pixels |
| IC do condutor: | SSD1315 ou equivalente |
| Modo de exibição: | Matriz passiva |
| Cor de exibição | Monocromático (branco) |
| Função de condução: | O que é a religião? 1/64 |
| Área ativa: | 21.74 x 11.175 (mm) |
| Tamanho do painel: | 24.7 x 16.6 x 1.3 (mm) |
| Pitch de pixels: | 0.17 x 0,175 (mm) |
| Tamanho de pixels: | 0.15 x 0,15 (mm) |
| Interface: | I2C, SPI Opcional |
| Direção de visualização: | Todos os ângulos de visão |
| Conexão: | Plug-in |
| Número do pin: | 30 pinos (podem ser personalizados) |
| Temperatura de funcionamento: | -40C - +70C |
| Temperatura de armazenamento: | -40°C - +85°C |
| Tempo de vida: | 50,000 Horas @60cd/m2 |
| Conformidade: | Compatível com o REACH & RoHS |
Preço por atacado Modulo de Display OLED de 0,96 polegadas 128x64 Pixel SPI IIC Interface Plug-In Connection Desenho do produto
Definição de pin
Pin1, N.C. (GND),Pin reservado (pin de suporte) Os pinos de suporte podem reduzir as influências das tensões nos pinos de função. Estes pinos devem ser conectados à terra externa como o circuito de proteção ESD.
Pin2, Pin3, Pin4, Pin5,Terminal positivo do condensador de inversão de voo, terminal negativo do condensador de impulso de voo, os condensadores de bomba de carga são necessários entre os terminais.Devem flutuar quando o conversor não for utilizado..
Pinhas6, VBATFornecedor de alimentação para circuito de conversor de DC/DC Este é o pin de alimentação para o buffer interno do conversor de tensão DC/DC. Ele deve ser conectado a uma fonte externa quando o conversor é usado.Deve ser ligado ao VDD quando o conversor não for utilizado.
Pinhas7Pin12, Pin16, Pin21~25, N.C.Pin reservado Os pines NC entre os pinos de função são reservados para um design compatível e flexível.
Pinhas8, VSS,Terra do Circuito Lógico Este é um pin de terra. Ele atua como uma referência para os pinos lógicos. Ele deve ser conectado a terra externa.
Pinhas9, VDD,Fornecimento de energia para lógica Este é um pin de alimentação de voltagem.
Pinhas10, Pin11, BS0, BS1,Seleção de protocolo de comunicaçãoEstes pinos são entrada de seleção de interface MCU.
Pinhas13- Não, não.Chip Select Este pin é a entrada de seleção do chip. O chip é habilitado para comunicação MCU somente quando o CS # é puxado para baixo.
Pinhas14, RST#,Reinicialização de energia para controlador e driver Este pin é a entrada de sinal de reinicialização. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal.
Pinhas15, D/C#,Este pin é o pin de controle de dados/comando. Quando o pin é puxado para cima, a entrada em D7 ~ D0 é tratada como dados de exibição. Quando o pin é puxado para baixo, a entrada é mostrada.A entrada em D7~D0 será transferida para o registo de comandoQuando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SDIN serão interpretados como dados.No modo I2C, este pin atua como SA0 para a seleção de endereços de escravos. Para relações detalhadas com sinais de interface MCU, consulte os Diagramas de Características de Tempo.
Pinhas18~Pin20, D0~D2,Esses pinos são o bus de dados bidirecional que se conecta ao bus de dados MCU.D2 deve ser ligado LOW ou ligado juntos com D1 como entrada de dados em série: SDIN, e D0 será a entrada de relógio serial: SCLK. Quando o modo I2C é selecionado, D2, D1 deve ser ligado e servir como SDAout, SDAin na aplicação e D0 é a entrada de relógio serial, SCL.
Pin26,IREF,Este pin é o pin de referência de corrente do segmento. Um resistor deve ser conectado entre este pin e o VSS.
Pin27,VCOMH,Este pin é o pin de entrada para o alto nível de saída de tensão para sinais COM. Um capacitor deve ser conectado entre este pin e o VSS.
Pin28,VCC,Fornecimento de energia para o painel OEL. Este é o pin de alimentação de tensão mais positiva do chip. Um condensador de estabilização deve ser ligado entre este pin e o VSS quando o conversor é usado.Deve ser ligado a uma fonte externa quando o conversor não for utilizado..
Pin29,VLSS ,Base do circuito analógico Este é um pin de terra analógico. Deve ser conectado ao VSS externamente.
Pin30, N.C. (GND),Pin reservado (pin de suporte) Os pinos de suporte podem reduzir as influências das tensões nos pinos de função. Estes pinos devem ser conectados à terra externa como o circuito de proteção ESD.
Classificação máxima absoluta
Características ópticas
* Medição óptica efectuada a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. A configuração do software segue a secção 4.4 Inicialização.
Conteúdo dos ensaios de fiabilidade
* As amostras utilizadas para os ensaios acima não incluem polarizadores.
* Não é observada condensada de humidade durante os ensaios.

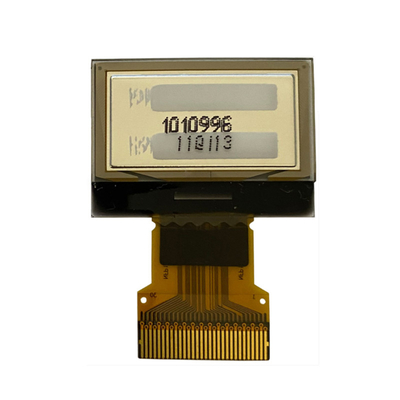

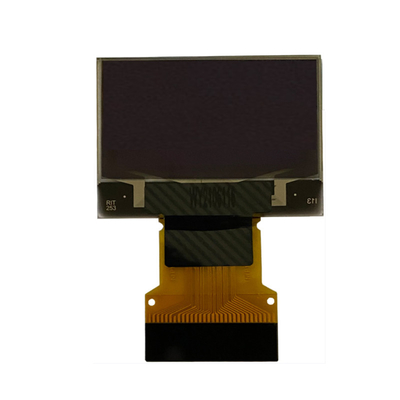

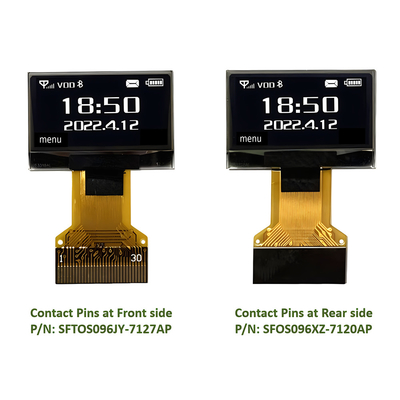

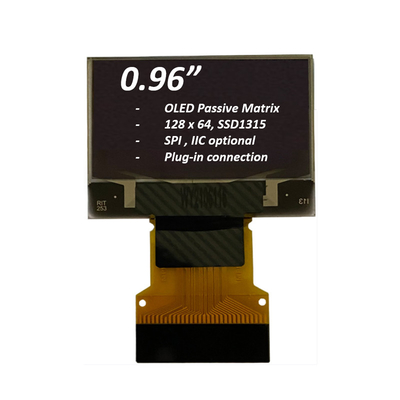

Preço por atacado Modulo de Display OLED de 0,96 polegada 128x64 Pixel SPI IIC Interface Plug-In Connection Product Imagem
A SAEF Technology é uma fornecedora profissional de módulos OLED. Fornecemos uma ampla gama de módulos OLED padrão de matriz passiva OLED (PMOLED) / OLED dot matrix display e design personalizado,Displays gráficos OLED e painéis de display OLEDA estrutura mecânica inclui os tipos Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).Os módulos SAEF OLED apresentam todas as vantagens importantes:
Os ecrãs gráficos OLED da SAEF Technology estão disponíveis em três estruturas mecânicas, incluindo a tecnologia de matriz passiva COB, COG e TAB.Resolução OLED gráfica monocromática disponível em ecrã gráfico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, OLED display 128x64, OLED 128x128, e 256x64 OLED display.Os ecrãs gráficos OLED da gama de produtos SAEF possuem controladores e interfaces integrados que incluem paralelasEstes módulos de display OLED têm tensões de 3V ou 5V dependendo da resolução/cor.
A SAEF oferece uma ampla gama de módulos de exibição OLED em tamanhos de 0,42 "a 5,5" OLED, como 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,66" mini OLED Display,Display OLED de 0,69" OLED, 0,77" OLED, módulo de display OLED de 0,87" OLED0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display,e soluções de design personalizadas.
