Detalhes do produto:
|
| Produto: | 3.5 polegadas TFT LCD touchscreen | Resolução: | 320x480 HVGA |
|---|---|---|---|
| Direção de visualização: | Às 12 horas. | Número de pin: | 40 pinos |
| Interface: | MCU 8/16BIT, SPI 3/4 fio | Luminância de superfície: | 500 cd/m2 (nits) |
| Esboço Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) | Área ativa: | 48.96 ((H) x73.44 ((V) (mm) |
| Ecrã táctil: | Com painel de toque capacitivo | IC do condutor: | ILI9488 |
| Conductor CTP: | FT6336U | Conexão: | Empilhadeira |
| Temperatura operacional.: | -20°C a +70°C | Temperatura de armazenamento.: | -30°C a +80°C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 3.5 polegadas TFT LCD touch screen,Ecrã de toque LCD SPI MCU |
||
Sobre este artigo SFTO350PY-7118A-CT TFT com módulo touchscreen
O ecrã LCD sensível ao toque SFTO350PY-7118A-CT da SAEF Technology é um ecrã TN de 3,5 polegadas projetado especificamente para aplicações que exigem um ecrã de alta resolução e alto brilho.A seguir está uma introdução pormenorizada do produto:
Direção de instalação:
- O produto padrão é um módulo LCD de modo vertical, adequado para a maioria dos cenários de aplicação de instalação vertical.
- Se você precisar de requisitos especiais, tais como modo horizontal, você pode entrar em contato conosco para suporte técnico e serviços personalizados.
Scenários de aplicação:
- Adequado para várias aplicações, tais como painéis de controlo industriais, equipamentos médicos, instrumentos, dispositivos domésticos inteligentes, etc.
Nos painéis de controlo industriais, o módulo de ecrã LCD sensível ao toque SFTO350PY-7118A-CT da SAEF Technology pode desempenhar múltiplas funções, melhorando a eficiência operacional e a experiência do utilizador.A tecnologia de tela sensível ao toque de capacidade e as características de exibição de alto brilho do módulo SFTO350PY-7118A-CT tornam-no uma escolha ideal para painéis de controle industriais, especialmente em situações em que seja necessário um controlo preciso e uma exibição clara.Este módulo pode melhorar o nível de inteligência e a conveniência operacional dos sistemas de automação industrial.
Características
| Produto: | 3.5 polegadas TFT LCD touch screen |
| Resolução: | 320x480 HVGA |
| Interface: | MCU 8/16BIT, SPI 3/4 fio |
| Número do pin: | 40 pinos |
| Direção de visualização: | Às 12 horas. |
| Luminância superficial: | 300 Cd/m2 (nits) |
| Esboço Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) |
| Área ativa: | 48.96 ((H) x73.44 ((V) (mm) |
| Ecrã táctil: | Com painel de toque capacitivo |
| Condutor do CTP: | FT6336U |
| IC do condutor: | ILI9488 |
| Conexão: | Empilhadeira |
| Temperatura de funcionamento: | -20°C a +70°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o REACH & RoHS |
Desenho de contorno mecânico
Definição do pin de interface
|
Pinhas- Não, não. |
Símbolo | Função |
| 1 | XL | Toque na linha esquerda. |
| 2 | OU | Toque no circuito superior. |
| 3 | XR | Toque na linha final direita. |
| 4 | YD | Toque na linha inferior. |
| 5 | GND | Terra |
| 6 | CICV | Fornecimento de energia 1,8 V |
| 7 | CCC | Fornecimento de energia 2,8 V |
| 8 | FMARK | Sinal de sincronização de quadros |
| 9 | CS | Chip selecionar pin de entrada (ativo baixo) |
| 10 | RS | Display data/command selection pin em paralelo |
| 11 | WR/SPI_SCL | Habilitar a gravação na interface paralela MCU 8080 / pin SCL como Relógio Serial |
| 12 | RD | Ativar a leitura na interface paralela 8080 MCU. |
| 13 | SPI_SDA | Pin bidirecional de entrada/saída de dados em série |
| 14 | SPI_SDO | Saída de dados de série |
| 15 | Reinicialização | Entrada de reinicialização externa. |
| 16 | GND | Terra |
| 17 a 32 | DB0-DB15 | Bus de dados de interface paralela da MCU. |
| 33 | LEDA | Luz traseira LED ((Anodo) |
| 34 a 36 | LEDK | Luz traseira LED (cátodo) |
| 37 | GND | Terra |
| 38 | IM0 | Selecione o modo de interface |
| 39 | IM1 | Selecione o modo de interface |
| 40 | IM2 | Selecione o modo de interface |
Definição do pin de interface de tela sensível ao toque
| 1 | CTP_RST | Reinicie a tela sensível ao toque |
| 2 | CTP_INT | Sinal de interrupção do ecrã táctil |
| 3 | CTP_SDA | Sinais de dados do ecrã táctil |
| 4 | CTP_SCL | Sinal de relógio do ecrã táctil |
| 5 | GND | Terra |
| 6 | VDD | Fornecimento de energia |
Especificação óptica
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade | |
|
Luminância branca (Centro) |
Lv |
Θ=0 NormalObservação ÂnguloIBL= 120mA |
- Não. | 300 | - Não. | cd/m2 | |
| Tempo de resposta | Tr+Tf | - Não. | 20 | 40 | ms | ||
| Relação de contraste | CR | - Não. | 500 | - Não. | - Não. | ||
|
CoresCromaticidade (CIE1931) |
Branco | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Ângulo de visão |
Hor |
O L |
CR≥10 |
- Não. | 70 | - Não. | |
| ΘR | - Não. | 70 | - Não. | ||||
|
Ver |
OU | - Não. | 60 | - Não. | |||
| ΘD | - Não. | 60 | - Não. | ||||
| Uniformidade do brilho | Média | Θ=0 | 80 | 90 | - Não. | % | |
| Gamut de cores | NTSC | Θ=0 | 57 | 60 | - Não. | % | |
| Direção óptima de visão | 12 0' Clock | ||||||
Características elétricas
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tensão de alimentação analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensão de alimentação digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Tensão do sinal de entrada | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Características da luz de fundo
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente de LED | II | - | 90 | 120 | mA |
| Voltagem LED | VL | - | 2.8 | 3.2 | V |
| Tempo de vida útil do LED em funcionamento | Horário | 30000 | 40000 | Horário |

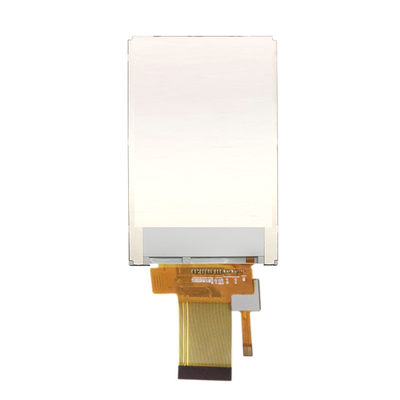

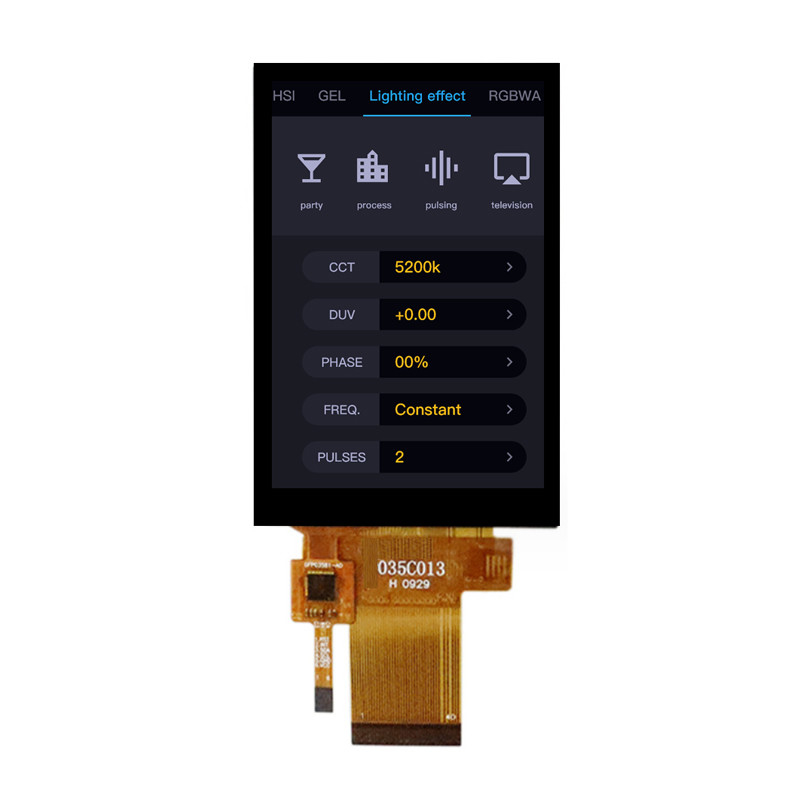

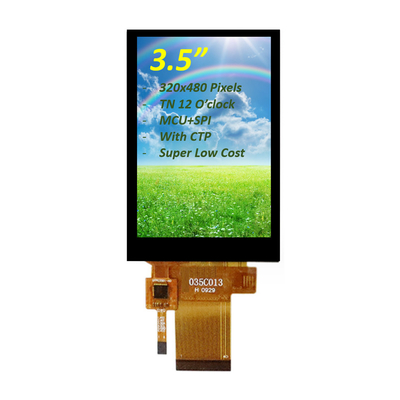

Imagem do produto
Instalações de fábrica e certificados
