Super Low Cost Altitude Brightness 3,5 polegadas PCAP TFT Display MCU E SPI Interface 12 O'Clock LCD Screen Introdução do Produto
A tecnologia SAEF SFTO350PY-7118A-CT PCAP TFT é uma tela de direção de visualização de 3,5 polegadas do tipo TN (12 horas) com resolução HVGA de 320x480 pixels.Este módulo de exibição LCD PCAP TFT é incorporado com um controlador ILI9488 ou IC equivalenteEsta tela LCD PCAP TFT de alto brilho é de 2,8V (valor típico) para tensão operacional.
O módulo TFT SFTO350PY-7118A-CT é um módulo LCD em modo retrato, com luminosidade de 300 cd/m2.Se você gostaria de usá-lo como modo paisagem ou aumentar a luminosidade, por favor contacte-nos para mais suporte técnico.
O TFT touch LCD SFTO350PY-7118A-CT amplamente utilizado em medidores e instrumentos, dispositivo GPS, terminal POS, leitor de caixa, scanner, automação residencial, telefone de conferência, analisadores, eletrodomésticos,Automatização residencial, sistema de segurança, etc.
| Ponto |
Especificações |
Unidade |
| Tamanho da tela |
3.5 polegadas |
Diagonal |
| Número de pixels |
320RGB ((H) x 480 ((V) |
Pixeis |
| Área de exibição |
48.96 ((H) x73.44 ((V) |
mm |
| Pitch de pixels |
0.153 ((H) x0.153 ((V) |
mm |
| Dimensão de contorno |
54.48x84.71x3.40 |
mm |
| Disposição de pixels |
Faixa Vertical RGB |
―― |
| Modo de exibição |
Normalmente branca |
―― |
| Direção de visão |
12 0' Clock |
―― |
| Direção de inversão cinza |
- Não. |
|
| Mostrar cor |
262K |
―― |
| Luminância ((cd/m2) |
300 |
nit |
| Relação de contraste |
500:1 |
―― |
| Tratamento de superfície |
―― |
―― |
| Interface |
MCU 8/ 16BIT SPI 3/4 fio |
|
| Iluminação de fundo |
Tipo de luz lateral LED |
―― |
| IC LCM |
ILI9488 |
|
| IC CTP |
FT6336U |
|
| Temperatura de operação |
-20 ~ 70 |
°C |
| Temperatura de armazenamento |
-30~80 |
°C |
| Peso |
―― |
g |

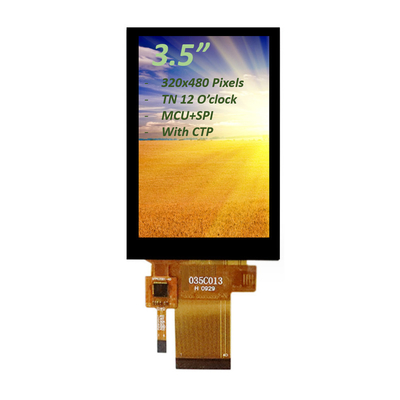

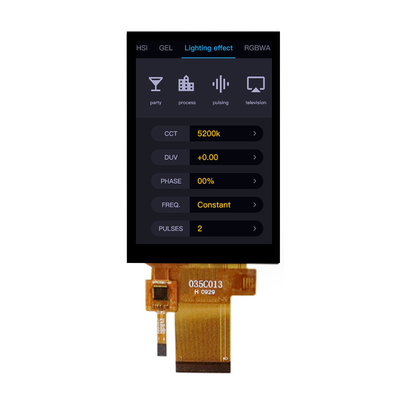

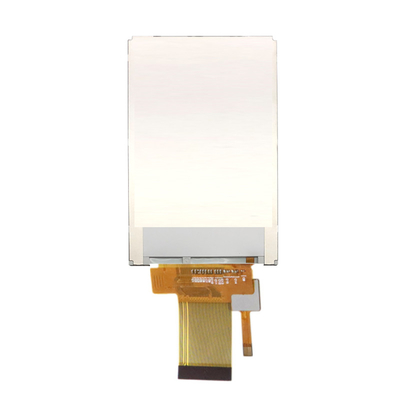

Super Low Cost Altitude Brightness 3,5 polegadas PCAP TFT Display MCU E SPI Interface 12 O'Clock LCD Screen Desenho do produto
Especificação óptica
| Ponto |
Símbolo |
Condição |
Min. |
Tipo |
Max. |
Unidade |
| Luminância branca (centro) |
Lv |
Θ=0
Normal
Observação
Ângulo
IBL= 120mA
|
- Não. |
300 |
- Não. |
cd/m2 |
| Tempo de resposta |
Tr+Tf |
|
- Não. |
20 |
40 |
ms |
| Relação de contraste |
CR |
|
- Não. |
500 |
- Não. |
- Não. |
|
Cores
Cromaticidade (CIE1931)
|
Branco |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Wy. |
|
0.312 |
0.327 |
0.342 |
|
|
Ângulo de visão
|
Hor
|
O L |
CR≥10
|
- Não. |
70 |
- Não. |
|
| |
|
ΘR |
|
- Não. |
70 |
- Não. |
|
| |
Ver
|
OU |
|
- Não. |
60 |
- Não. |
|
| |
|
ΘD |
|
- Não. |
60 |
- Não. |
|
| Uniformidade do brilho |
Média |
Θ=0 |
80 |
90 |
- Não. |
% |
| Gamut de cores |
NTSC |
Θ=0 |
57 |
60 |
- Não. |
% |
| Direção óptima de visão |
12 0' Clock |
Condição de medição
> Ambiente de medição: sala escura
> Corrente de LED IL: 120mA
> Temperatura ambiente: 25±2°C
> 15 min. tempo de aquecimento
Características elétricas
| Ponto |
Símbolo |
Minha. |
Tipo. |
Max. - O quê? |
Unidade |
| Tensão de alimentação analógica |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Tensão de alimentação digital |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Tensão do sinal de entrada |
VIH |
0.7VDDI |
- |
VDDI |
V |
| |
VIL |
GND |
- |
0.3VDDI |
V |
Características da unidade de retroiluminação
| Ponto |
Símbolo |
Min. |
Tipo |
Max. |
Unidade |
| Corrente LED |
II |
- |
90 |
120 |
mA |
| Voltagem LED |
VL |
- |
2.8 |
3.2 |
V |
| Tempo de vida útil do LED em funcionamento |
Horário |
30000 |
40000 |
- |
Horário |
Interface LCM Definição do pin
|
Pinhas
- Não, não.
|
Símbolo |
Função |
| 1 |
XL |
Toque na linha esquerda. |
| 2 |
OU |
Toque no circuito superior. |
| 3 |
XR |
Toque na linha final direita. |
| 4 |
YD |
Toque na linha inferior. |
| 5 |
GND |
Terra |
| 6 |
CICV |
Fornecimento de energia 1,8 V |
| 7 |
CCC |
Fornecimento de energia 2,8 V |
| 8 |
FMARK |
Sinal de sincronização de quadros |
| 9 |
CS |
Chip selecionar pin de entrada (ativo baixo) |
| 10 |
RS |
Exibir dados/pin de seleção de comando em paralelo |
| 11 |
WR/SPI_SCL |
Habilitar a gravação na interface paralela MCU 8080 / pin SCL como Relógio Serial |
| 12 |
RD |
Ativar a leitura na interface paralela 8080 MCU. |
| 13 |
SPI_SDA |
Pin bidirecional de entrada/saída de dados em série |
| 14 |
SPI_SDO |
Saída de dados de série |
| 15 |
Reinicialização |
Entrada de reinicialização externa. |
| 16 |
GND |
Terra |
| 17 a 32 |
DB0-DB15 |
Bus de dados de interface paralela da MCU. |
| 33 |
LEDA |
Luz traseira LED ((Anodo) |
| 34 a 36 |
LEDK |
Luz traseira LED (cátodo) |
| 37 |
GND |
Terra |
| 38 |
IM0 |
Selecione o modo de interface |
| 39 |
IM1 |
Selecione o modo de interface |
| 40 |
IM2 |
Selecione o modo de interface |
Definição do pin FPC Touch
| 1 |
CTP_RST |
Reinicie a tela sensível ao toque |
| 2 |
CTP_INT |
Sinal de interrupção do ecrã táctil |
| 3 |
CTP_SDA |
Sinais de dados do ecrã táctil |
| 4 |
CTP_SCL |
Sinal de relógio do ecrã táctil |
| 5 |
GND |
Terra |
| 6 |
VDD |
Fornecimento de energia |
Super Low Cost Altitude Brightness 3,5 polegadas PCAP TFT Display MCU E SPI Interface 12 O'Clock LCD Screen Imagem do produto
Instalações de fábrica e certificados
Ecrã táctil de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma fiabilidade de nível profissional combinada.A tela sensível ao toque capacitiva projetada da Saef Technology foi concebida para aplicações industriais, médicas e automotivas rigorosas.Também podemos combinar telas PCAP com telas de cristal líquido, que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e a montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes sob medida
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
